Carcasas de motores

Carcasas de motores – protección mecánica y montaje de accionamientos eléctricos

Las carcasas de motores son componentes estructurales que protegen los bobinados, el estátor y el rótor frente a daños mecánicos, humedad, polvo y corrosión. Proporcionan disipación de calor, transmiten las fuerzas de montaje y permiten la integración en maquinaria. En RGB Elektronika encontrará carcasas de aluminio y fundición, grados de protección IP54–IP69K, versiones ATEX para zonas con riesgo de explosión y recambios originales para motores Siemens, ABB, SEW-Eurodrive y WEG – para talleres de servicio y fabricantes de maquinaria.

Tipos y materiales de las carcasas de motores

• Carcasas de aluminio inyectado – ligeras, buena conductividad térmica, estándar para motores IE2/IE3 de 0,12–22 kW, clase TEFC (IP55)
• Carcasas de fundición – potencias superiores a 22 kW, mayor rigidez y resistencia a la corrosión por contacto, entornos vibratorios y químicamente agresivos
• Carcasas de acero inoxidable 316L – industria alimentaria y farmacéutica, zonas con productos químicos agresivos y limpieza frecuente a presión
• Carcasas EX/ATEX – Ex d (antideflagrante) o Ex e (seguridad aumentada) para zonas 1, 2, 21, 22 – certificados ATEX/IECEx

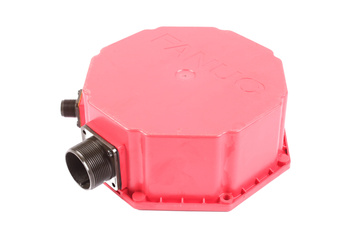

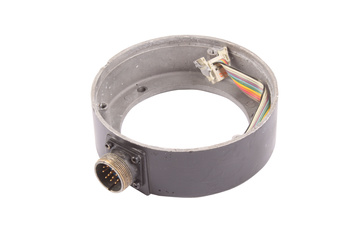

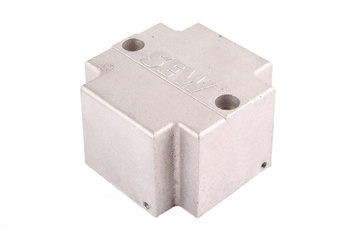

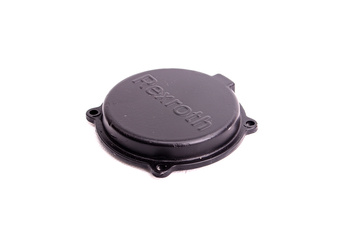

• Carcasas para servomotores y motores PM – carcasas de precisión con manguito de sellado de eje, montaje de encoder en escudo trasero, tolerancias H7 para acoplamientos

Parámetros clave de las carcasas de motores

• Grado de protección IP – IP44 (estándar), IP54, IP55 (TEFC), IP65, IP66, IP67, IP68, IP69K para industria alimentaria y lavaderos
• Clase de aislamiento y térmica – clase F (155°C) y H (180°C) para bobinados, temperatura ambiente -40°C a +60°C
• Forma constructiva (IM) – IM B3 (con patas), IM B5 (brida), IM B14 (brida pequeña), IM V1 (eje vertical hacia abajo), IM B35 (combinado)
• Tamaño mecánico – IEC 56 a IEC 355 (según EN 50347), NEMA 48 a NEMA 447 (normas norteamericanas)
• Ventilación – TEFC (ventilador externo), TENV (convección natural), TEAO (flujo de aire externo), IP44 (ventilación interna)

Aplicaciones de las carcasas de motores

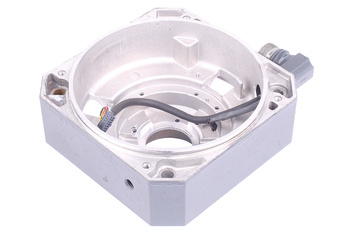

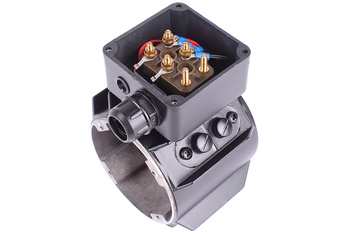

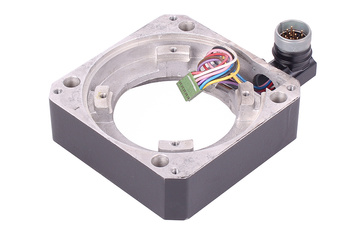

• Servicio y reparación de motores – sustitución de la carcasa dañada sin comprar un motor nuevo; escudos, bridas, tapas de cajas de bornes
• Fabricación de maquinaria OEM – selección de la carcasa adaptada a los requisitos ambientales de la máquina (polvo, lavado continuo, vibración)
• Rebobinado de motores – sustitución de la carcasa durante el rebobinado para obtener mayor grado IP o clase de aislamiento
• Motores especiales – carcasas para motores con freno, motores de polipasto y puente grúa, carcasas con caja de bornes integrada

Selección e intercambiabilidad de carcasas de motores

• Compatibilidad IEC 60034-7 – dimensiones de montaje normalizadas permiten la intercambiabilidad entre fabricantes con el mismo tamaño IM
• Ajuste de rodamientos – alojamientos en escudos H7/K6, compatibles con rodamientos 6200–6312 y 6400–6412 para tamaños comunes
• Sellado del eje – retén simmerring, V-ring o laberinto según la velocidad del eje y el entorno de trabajo
• Pintura y recubrimientos – estándar RAL 9005 negro o RAL 7030 gris, lacas epoxi y poliuretano resistentes a productos químicos bajo pedido

¿Por qué pedir carcasas de motores en RGB Elektronika?

• Recambios originales Siemens, ABB, SEW, WEG – números de catálogo del fabricante, certificados de conformidad del motor
• Amplia gama – escudos, placas de brida, tapas de cajas de bornes, carcasas completas
• Identificación rápida – selección por número de catálogo del motor o dimensiones (carcasa IEC, código IM)
• Asesoramiento service – ayuda para identificar la carcasa de motores sin placa de características
• Entrega en 24–48 horas – tamaños habituales IEC 63–180 en stock, tamaños mayores bajo pedido
