Encoders

Encoders industriales – medición precisa de posición y velocidad

Los encoders industriales son transductores electromecánicos que convierten la rotación del eje o el desplazamiento lineal en señales eléctricas, permitiendo el control preciso de posición, velocidad y aceleración en sistemas de automatización. En RGB Elektronika encontrará una amplia gama de encoders de fabricantes líderes como Heidenhain, SICK, Baumer, Pepperl+Fuchs e IFM, que abarca versiones incrementales, absolutas monovoluta y multivuelta en tecnología óptica, magnética e inductiva. Nuestros encoders están diseñados para máquinas CNC, servoacionamientos, transportadores, robótica y cualquier aplicación industrial que requiera retroalimentación de posición fiable.

Tipos de encoders disponibles

• Encoders incrementales – generan trenes de pulsos (canales A, B, Z) proporcionales a la rotación; resoluciones de 100 a 10.000 PPR; modelos con eje sólido y eje hueco M58/M36/M30
• Encoders absolutos monovoluta – proporcionan código de posición único para cada ángulo del eje (0°–360°); resolución 12–17 bits; salida código Gray o binario
• Encoders absolutos multivuelta – rastrean la posición a través de múltiples vueltas sin batería (versiones Wiegand, por engranajes o con batería); resolución total hasta 32 bits
• Encoders lineales – reglas ópticas de vidrio y sistemas de cinta magnética para medición directa de posición en ejes lineales; resolución hasta 0,1 μm
• Encoders magnéticos – detección sin contacto mediante anillo magnético; protección IP69K; aptos para entornos difíciles

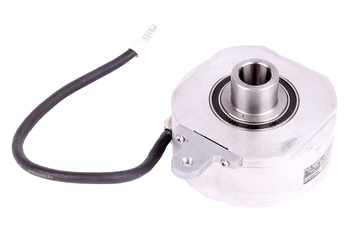

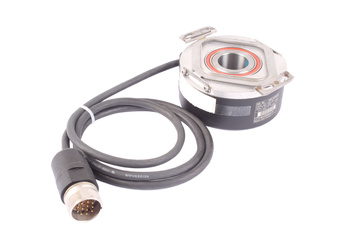

• Encoders de eje hueco – montaje directo en el eje del motor sin acoplamientos; diámetros 10–42 mm; versiones con brazo de reacción o acoplamiento estático
• Encoders de cable – cable de acero inoxidable para medir desplazamientos lineales 0,1–30 m; salida analógica 0–10 V o pulsos; retracción por muelle integrada

Parámetros técnicos e interfaces de salida

• Tensión de alimentación – 5 V DC (TTL), 10–30 V DC (HTL/push-pull), 7–30 V DC (controlador de línea RS422)
• Señales de salida – TTL/RS422 diferencial (2×50 mA), HTL asimétrico (100 mA), SSI (serial síncrono), BiSS-C, sin/cos 1 Vpp
• Protocolos industriales – PROFIBUS DP, PROFINET, EtherCAT, CANopen, DeviceNet, IO-Link
• Resolución – incremental: 1–10.000 PPR; absoluto: 12–17 bits monovoluta, hasta 32 bits multivuelta
• Grado de protección – IP54 estándar, IP65/IP67 hermético, IP68 inmersión hasta 3 m, IP69K lavado de alta presión
• Temperatura de operación – estándar -10°C a +70°C; extendida -40°C a +85°C
• Carga del eje y acoplamiento – carga axial hasta 80 N, radial hasta 100 N; acoplamiento de fuelle flexible recomendado para compensar desalineamiento

Accesorios y montaje de encoders

Para una integración correcta del encoder ofrecemos acoplamientos de fuelle flexibles (aluminio y acero inoxidable, agujeros 4–30 mm), bridas y adaptadores de montaje, juegos de cables con conectores M12 (codificación A/B/D, 4–8 pines, longitudes 2–15 m), cables de extensión con blindaje de lámina y trenzado, y anillos magnéticos (versiones por presión y adhesivas). Los accesorios de evaluación incluyen osciloscopios USB y masters IO-Link.

Aplicaciones industriales de los encoders

• Centros de mecanizado CNC – retroalimentación de posición de eje en fresadoras, tornos y rectificadoras; supervisión de accionamientos directos y husillos de bolas
• Servoacionamientos y robótica – retroalimentación de velocidad y posición para servomotores síncronos y asíncronos; movimiento coordinado multi-eje
• Sistemas de transporte y logística – control de velocidad en transportadores de banda y rodillos, medición de longitud, conteo y posicionamiento de productos
• Máquinas de embalaje e impresión – control de marcas de registro, regulación de tensión de banda, sincronización de cilindros de impresión
• Turbinas eólicas y energía – medición del ángulo de paso de pala y orientación; velocidad del generador y posición absoluta en sistemas de control de góndola
• Equipos de elevación y grúas – posicionamiento de carga, control anti-oscilación, posición angular del tambor del cabrestante para sistemas de seguridad

¿Por qué comprar encoders en RGB Elektronika?

• Equipos originales – distribuidor autorizado de Heidenhain, SICK, Baumer y otras marcas líderes; garantía completa del fabricante
• Amplia gama – más de 2.000 modelos de encoders: incrementales, absolutos, lineales, eje hueco para cada aplicación
• Asesoramiento técnico – ayuda experta para seleccionar la resolución, interfaz y clase de protección correctas para su máquina
• Entrega rápida – modelos estándar en stock, envío en 24–48 horas; envío urgente DHL/DPD disponible
• Documentación completa – hojas de datos, planos dimensionales, esquemas de cableado, archivos IODD IO-Link y archivos de configuración fieldbus
