Sensores ópticos

Sensores ópticos – detección y medición sin contacto en aplicaciones industriales

Los sensores ópticos constituyen un elemento clave de los sistemas de automatización industrial donde se requiere una detección rápida, fiable y sin contacto de la presencia, posición o desplazamiento de objetos. Funcionan sobre el principio de emisión y detección de radiación visible o infrarroja, lo que les permite detectar objetos independientemente de sus propiedades eléctricas, conductividad o forma. RGB Elektronika ofrece sensores ópticos de los principales fabricantes para líneas de producción, control de calidad, robótica y sistemas de clasificación.

La gama incluye modelos con tiempo de respuesta inferior a 1 ms, rangos de detección de unos pocos milímetros a varios metros y clases de protección IP67–IP69K. Interfaces de salida: transistor PNP/NPN, IO-Link, analógica 4–20 mA, serie RS-422. Algunos modelos disponen de certificaciones ATEX y SIL 2 para zonas con riesgo de explosión y sistemas de seguridad.

Tipos de sensores ópticos – tipos y tecnologías

• Barreras ópticas (emisor–receptor) – mayor alcance de detección (hasta 60 m), alta resistencia a interferencias luminosas. Emisor y receptor montados enfrentados. Fiables en condiciones difíciles (polvo, vapor, humo). Tiempo de respuesta inferior a 0,5 ms.

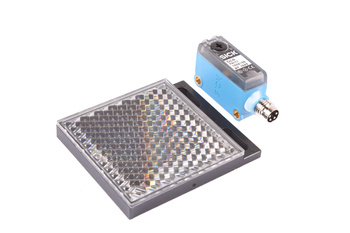

• Sensores reflex con reflector – emisor y receptor en un mismo cuerpo, alcance hasta 10 m. Requieren montaje de un reflector. Utilizados cuando no hay espacio para dos elementos separados. Modelos con filtro polarizador que eliminan detecciones falsas en superficies brillantes.

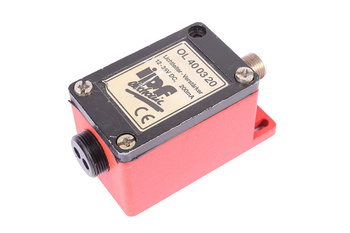

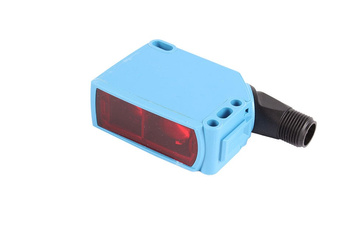

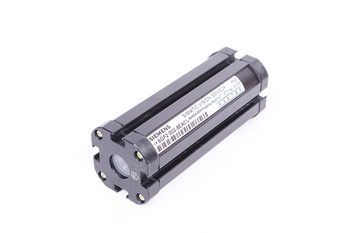

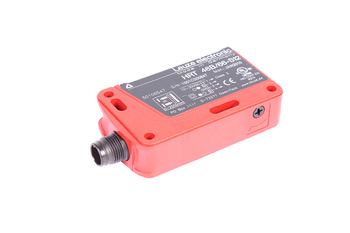

• Sensores difusos (reflexión directa) – detección sin elementos adicionales, alcance 10–2000 mm. Modelos con supresión de fondo (background suppression) que eliminan la influencia del sustrato en la detección. Ideales para conteo, control de presencia en cinta y detección de bordes.

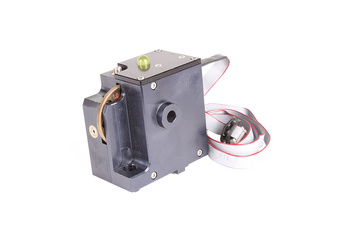

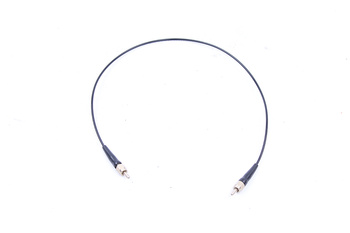

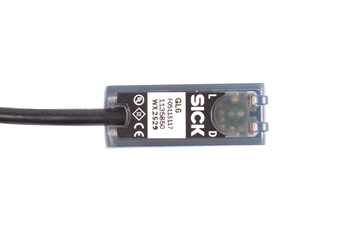

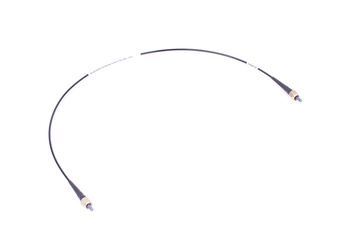

• Sensores de fibra óptica – para trabajo a altas temperaturas, espacio reducido o fluidos agresivos. Cabezas ópticas de acero inoxidable o teflón. Alcance hasta 200 mm en modo difuso; hasta 4 m con reflector. Utilizados en imprentas, líneas de envasado y tratamiento térmico.
• Sensores de color y contraste – detección de diferencias de color o contraste de etiquetas, códigos e impresiones. Iluminación RGB o blanca, resolución espectral hasta ±2 nm. Aplicaciones: control de calidad de impresión, detección de etiquetas incorrectas, clasificación de productos por color.
• Sensores láser – precisión de posicionamiento ±0,1 mm, alcance hasta 300 mm. Clase láser 1 (segura). Utilizados para medición de espesor, detección de bordes y verificación de presencia de pequeños elementos en PCB.

Aplicaciones de los sensores ópticos en la industria

• Líneas de montaje y envasado – conteo de productos, detección de elementos faltantes, control de presencia de tapas, tapones y etiquetas.
• Control de calidad e inspección – sensores de color para verificación de impresión, láser para control de dimensiones y perfilado de bordes.
• Robótica y pick-and-place – determinación de presencia y posición de piezas para su agarre por el brazo robótico. Tiempos de reacción rápidos (<1 ms) garantizan la sincronización con el movimiento.
• Transporte y logística – detección de presencia de palets en cintas transportadoras, control de llenado de contenedores, verificación de códigos de barras combinada con lectores.
• Procesado de materiales – sensores láser para el control de corte, soldadura y soldadura por resistencia. Detección de bordes de chapas y láminas.

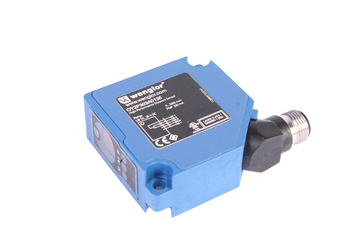

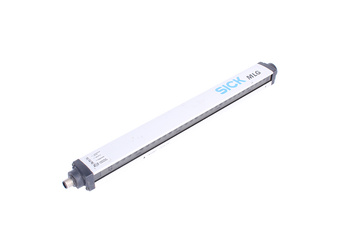

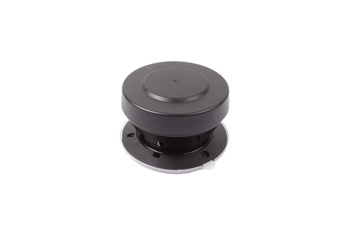

• Control de acceso y seguridad – barreras ópticas multihaz (cortinas de luz) como cortinas de seguridad cat. 4 para la protección de zonas peligrosas.

Criterios de selección de un sensor óptico

La elección de un sensor óptico depende de las especificidades de la aplicación. Los siguientes parámetros son clave para la configuración del sistema de detección:

• Alcance de detección – debe tener en cuenta las tolerancias de montaje y el posible movimiento del objeto detectado
• Tipo de detección – barrera (mayor alcance, máxima resistencia a interferencias) vs reflex (montaje más sencillo) vs difuso (sin elementos adicionales)
• Entorno de trabajo – clase IP, resistencia a aceites, proyecciones de soldadura, fuerte iluminación ambiental (protección anti-solar)
• Tiempo de respuesta – determina la velocidad máxima de la línea de producción para la que la detección es segura
• Interfaz de salida – PNP/NPN para PLC estándar; IO-Link para diagnóstico y configuración remota; analógica para medición continua de distancia
