Juntas giratorias

Juntas rotativas – retenes, anillos V y juntas PTFE para motores y reductores

Las juntas rotativas separan los ejes giratorios de las partes fijas de las carcasas e impiden la fuga de aceite, grasa u otros fluidos así como la entrada de suciedad y humedad. Según la aplicación, la velocidad, la temperatura y el fluido están disponibles diversas formas constructivas: retenes radiales de eje clásicos (simmerings), anillos V, juntas PTFE, versiones FKM y juntas-casete multilabio.

Tipos de juntas rotativas disponibles

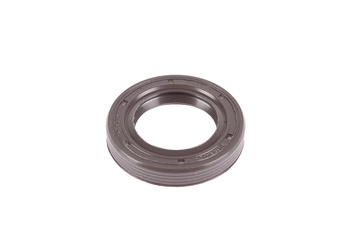

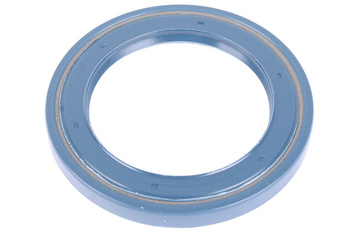

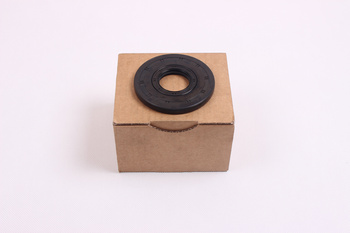

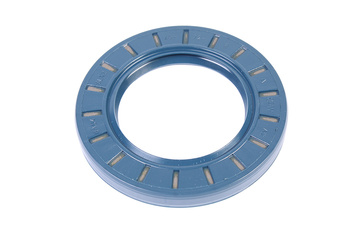

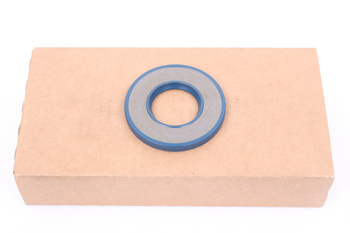

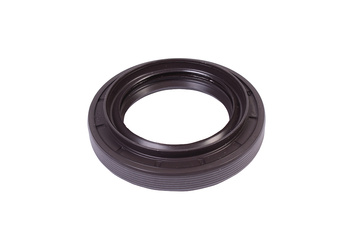

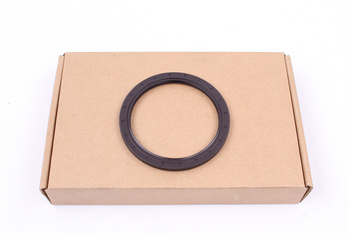

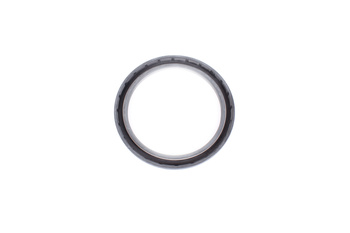

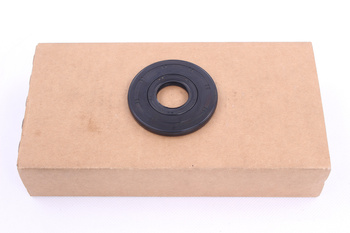

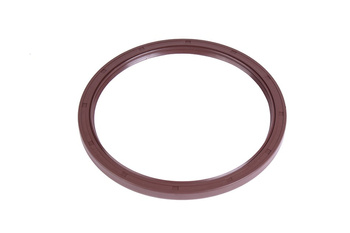

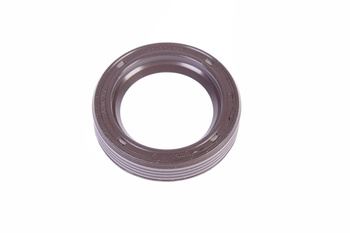

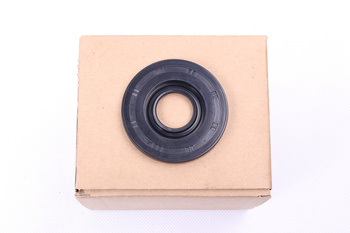

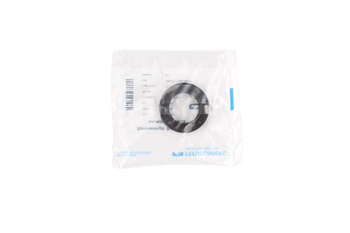

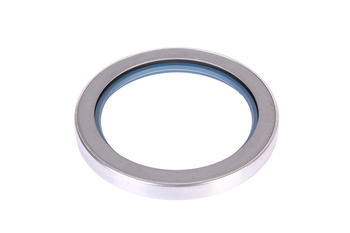

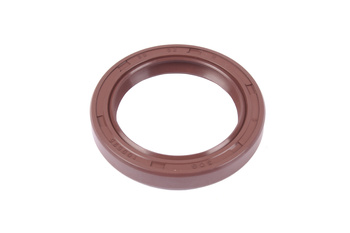

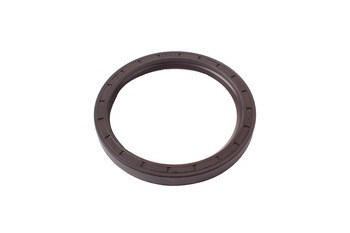

• Retenes radiales de eje (simmerings) – labio PTFE y elastomérico; simple y doble; con y sin labio antipolvo; NBR, FKM, PTFE; DIN 3760/ISO 6194
• Anillos V – junta elastomérica montada cilíndricamente sobre el eje; apoyo axial en superficie de contrapieza; sin necesidad de alojamiento prensado; NBR, FKM
• Juntas de eje PTFE – fricción mínima; alta resistencia química; hasta 25 m/s de velocidad periférica; labio de retorno hidrodinámico posible

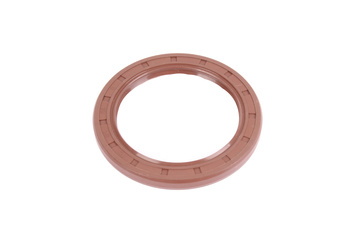

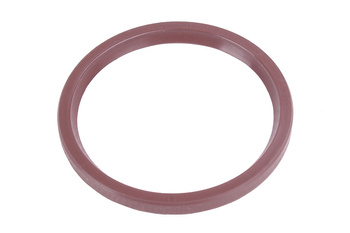

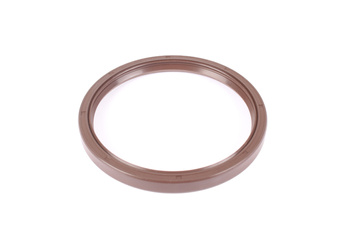

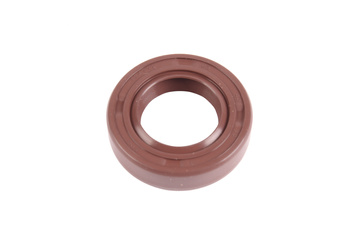

• Juntas FKM/Viton – resistentes a aceites minerales, combustibles, ATF, aceites de silicona; servicio continuo hasta +200 °C; para motores de alta temperatura y salidas de reductores
• Juntas para alta velocidad – geometría de labio optimizada para fuerza de contacto mínima; versiones con muelle; desgaste reducido a partir de 12 m/s de velocidad periférica

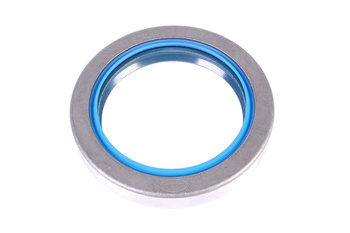

• Juntas-casete – subconjunto multilabio integrado con inserto metálico; premontado, listo para instalar; para cubos de rueda, salidas de eje y salidas de reductor
• Juntas laberinto y conjuntos anillos V – laberinto sin contacto; deflector de contaminantes para equipos alimentarios y farmacéuticos; versiones IP69K disponibles

Parámetros técnicos de selección de juntas rotativas

• NBR (caucho nitrilo) – material estándar; aceite mineral, agua, ATF; -40 a +120 °C; buena relación calidad-precio para aplicaciones industriales generales
• FKM/Viton – fluoroelastómero; resistente a aceites minerales, combustibles, productos químicos agresivos; -20 a +200 °C; para entornos de alta temperatura y químicos
• HNBR (nitrilo hidrogenado) – mejor resistencia al calor y al ozono que el NBR; -40 a +150 °C; para compresores de aire acondicionado y aplicaciones en compartimento del motor
• PTFE (politetrafluoroetileno) – coeficiente de fricción mínimo; resistencia química universal; -70 a +200 °C; para alta velocidad y fluidos agresivos
• Rugosidad superficie del eje Ra – retenés estándar: Ra 0,2–0,8 µm; cromado duro o temple por inducción recomendados; superficie demasiado rugosa aumenta el desgaste del labio
• Velocidad periférica – NBR/FKM estándar: hasta 8 m/s; PTFE: hasta 25 m/s; juntas-casete: hasta 15 m/s; la superación causa daños térmicos

Aplicaciones de las juntas rotativas

• Motores eléctricos y servoaccionamientos – retenes en lado DE y NDE; servomotores con labio PTFE para alta velocidad; versiones sellado de aceite para motorreductores
• Reductores y reductor de velocidad – juntas de eje de entrada y salida; juntas-casete para salidas de reductores de tornillo sin fin; protección del baño de aceite
• Cilindros y bombas hidráulicas – juntas de eje FKM para compatibilidad aceite hidráulico; anillos guía PTFE; deflectores de contaminantes
• Maquinaria alimentaria y farmacéutica – materiales NBR/EPDM conformes FDA; juntas laberinto y anillos V sin necesidad de lubricación; resistencia al agua de limpieza
• Maquinaria agrícola y de exterior – juntas-casete reforzadas contra barro y tierra; grandes juntas laberinto para salidas de toma de fuerza; IP69K

¿Por qué comprar juntas rotativas en RGB Elektronika?

• Amplio programa de dimensiones – retenes de Ø 5 mm a Ø 1000 mm; dimensiones especiales bajo pedido; todas las series habituales en stock
• Productos de marca SKF, Parker, Simrit (Freudenberg) – juntas de calidad original; materiales certificados; vida útil probada según estándar del fabricante
• Asesoramiento de materiales – selección del elastómero según fluido de servicio, temperatura y velocidad; recomendación FKM vs NBR vs PTFE según aplicación
• Entrega rápida – dimensiones estándar retenes NBR/FKM en stock; envío urgente para averías imprevistas de máquinas
• Documentación técnica – instrucciones de montaje, tablas de tolerancias del eje y dimensiones del alojamiento disponibles para todas las juntas
