Potenciómetros

Potenciómetros – ajuste preciso de resistencia en aplicaciones industriales y electrónicas

Los potenciómetros son resistores ajustables con tres terminales que permiten una variación suave de la resistencia o la división de tensión. Constituyen el elemento de ajuste básico en circuitos electrónicos: desde simples controles de volumen y brillo hasta sistemas industriales precisos de control de posición, velocidad y par. RGB Elektronika ofrece potenciómetros rotativos y deslizantes, tipos de precisión multi-vuelta (multi-revolución), trimmers de montaje y potenciómetros digitales controlados digitalmente, de los fabricantes Bourns, Alps Alpine, Vishay, TT Electronics, Panasonic y Copal Electronics.

Tipos de potenciómetros

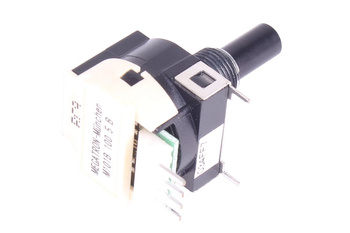

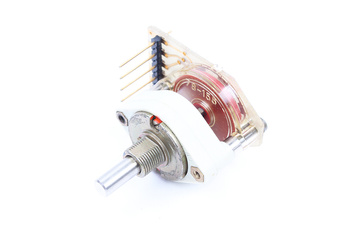

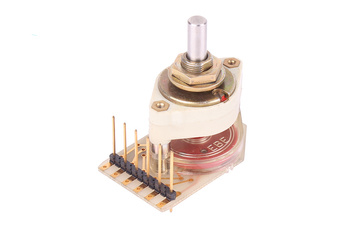

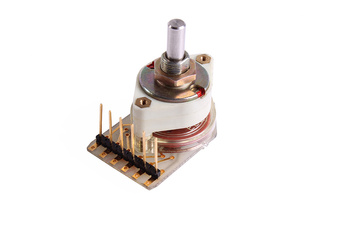

• Potenciómetros rotativos de una vuelta – ángulo de giro 270°–300°; pista resistiva de carbono o cermet; hasta 2 W; carcasas de plástico y metal; para equipos de audio, paneles de control y reguladores industriales; Bourns 3310, Alps RK09, Vishay P16

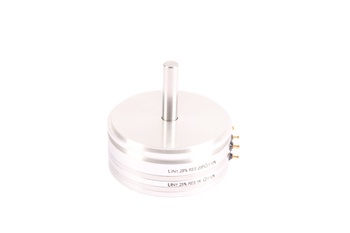

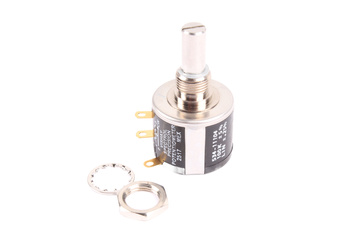

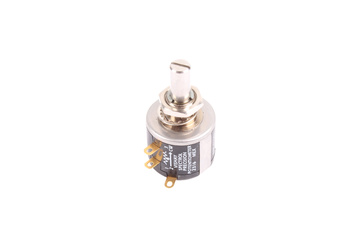

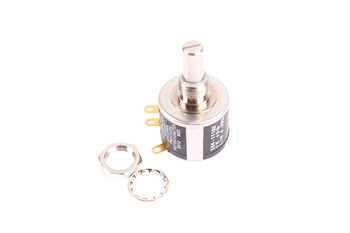

• Potenciómetros de precisión multi-vuelta – 3, 5, 10 o 25 vueltas = alta resolución; linealidad hasta ±0,25%; elementos resistivos bobinados (wirewound) o de cermet; para calibración, ajuste de punto de operación en circuitos analógicos, divisores de tensión de precisión; Bourns 3590, Vishay Spectrol 534, Bourns 3540

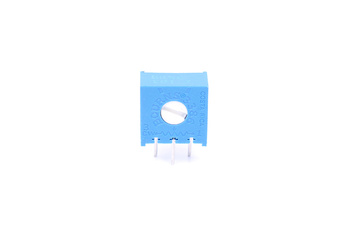

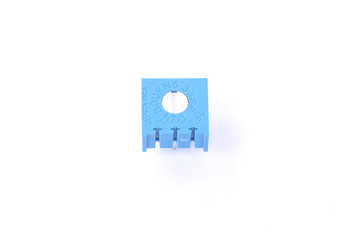

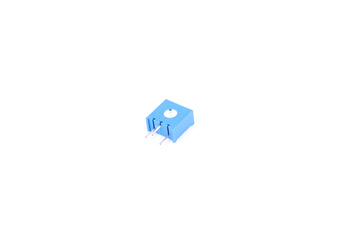

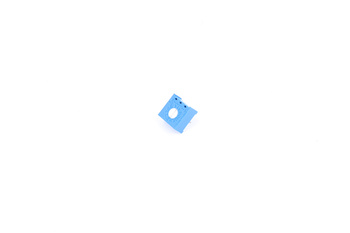

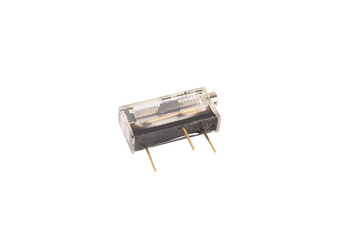

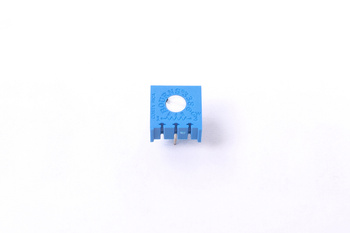

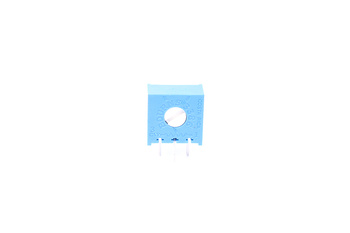

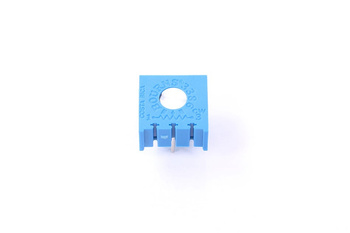

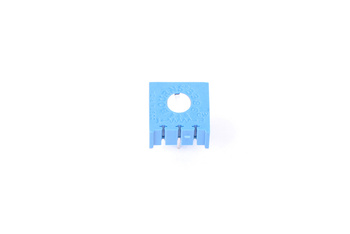

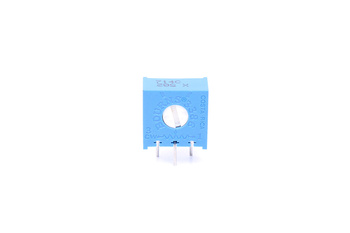

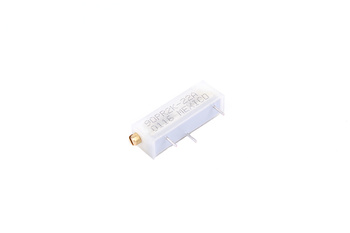

• Trimmers (potenciómetros de ajuste) – para ajuste en fábrica y servicio; montaje SMD o pasante; de una y varias vueltas; tamaños compactos (3×3 mm a 9×9 mm); Bourns 3306, Vishay T73, Murata PVG3A
• Potenciómetros deslizantes – recorrido lineal en lugar de rotativo; para mesas de mezclas, consolas de control, reguladores dimmer; secciones dobles para control estéreo; Alps RS45; recorrido hasta 60 mm o 100 mm
• Potenciómetros digitales (DPOT) – resistencia controlada mediante señal SPI/I2C; reemplazan potenciómetros mecánicos en lazos de control automático; versiones EEPROM que retienen ajustes tras pérdida de alimentación; Microchip MCP41010, Analog Devices AD5206, Maxim MAX5406

Parámetros de selección de potenciómetros

• Resistencia total (Ω/kΩ/MΩ) – valores típicos: 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ; para puentes Wheatstone y entradas ADC < 10 kΩ
• Característica (taper) – lineal (B) o logarítmica (A) para control de volumen; antilogarítmica (C) para aplicaciones especiales
• Potencia nominal – 0,1 W a 5 W; tipos bobinados hasta 10 W
• Tolerancia de resistencia – ±10% (estándar), ±5% (industrial), ±1% (precisión)
• Linealidad (para tipos de precisión) – ±0,25%, ±0,5%, ±1%
• Vida mecánica – desde 5.000 ciclos (trimmers) hasta 1.000.000 ciclos (industrial)
• Montaje e interfaz – PCB (SMD, THT), panel, eje 6 mm o 6,35 mm, interfaz SPI/I2C (digitales)

Aplicaciones de los potenciómetros

• Control de velocidad y par de accionamientos – señal analógica 0–10 V o 4–20 mA del potenciómetro a la entrada de referencia del variador o servoaccionamiento
• Calibración y ajuste del punto de operación – trimmers para ajustar offset, ganancia, umbral de histéresis en circuitos de medida y control
• Paneles de operador y consolas de control – reguladores con perilla para consignas de temperatura, presión, tiempo; potenciómetros con interruptor para control de máquinas
• Electrónica de audio y musical – controles de volumen y tono; potenciómetros logarítmicos y faders en mesas de mezclas
• Circuitos analógico-digitales auto-calibrados – potenciómetros digitales DPOT para regulación automática sin piezas mecánicas móviles

Oferta de RGB Elektronika

RGB Elektronika ofrece una amplia selección de potenciómetros: desde tipos estándar de tres terminales hasta modelos de precisión multi-vuelta (Bourns 3590, Vishay Spectrol) y CI potenciómetros digitales. Disponibles versiones industriales de larga duración, resistentes al entorno (IP54/IP65), tipos con montaje en panel con perilla y versiones SMD. Asesoramos en la elección del tipo de pista resistiva (carbono, cermet, bobinado) según los requisitos de precisión y vida útil de la aplicación.
