Dispositivos táctiles

Pantallas táctiles – touchscreens y películas resistivas para paneles operadores HMI

Las pantallas táctiles industriales (touchscreens, películas resistivas) son un componente clave de los paneles operadores HMI (Human-Machine Interface) que proporciona el control intuitivo de las máquinas y la monitorización de los procesos tecnológicos. En caso de avería del panel operador o desgaste físico de la pantalla táctil, la disponibilidad de repuestos originales permite restaurar la funcionalidad completa del sistema de control sin necesidad de sustituir el panel completo – lo que supone un ahorro significativo de tiempo y costes. RGB Elektronika ofrece pantallas táctiles industriales – películas resistivas y capacitivas – compatibles con las principales marcas de paneles: Siemens, Allen-Bradley, Schneider Electric, Omron, Mitsubishi, Pro-face y muchas otras.

Las pantallas táctiles industriales se distinguen de las de consumo por el grosor de la película (vidrio ITO reforzado químicamente templado o películas PET/PET con recubrimiento AG), la resistencia a factores ambientales y la clase de protección. Versiones IP65/IP67 estancas en la parte frontal, resistencia a aceites hidráulicos, productos de limpieza y radiación UV. Vida útil de la superficie: más de 35 millones de toques para pantallas resistivas; ilimitada para capacitivas.

Tipos y tecnologías de pantallas táctiles

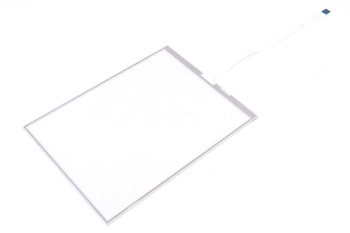

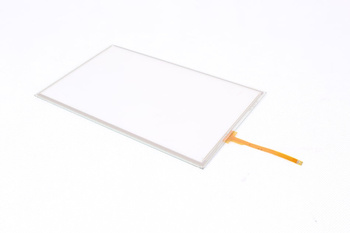

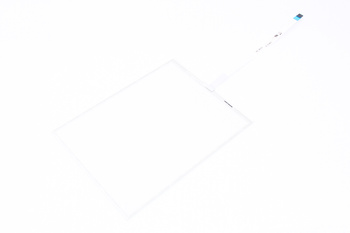

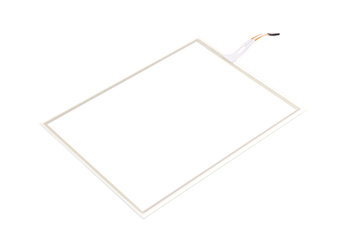

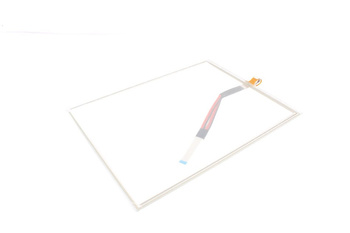

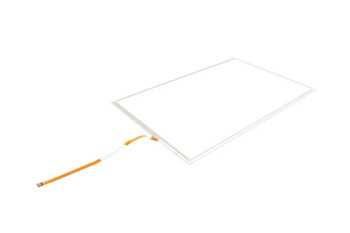

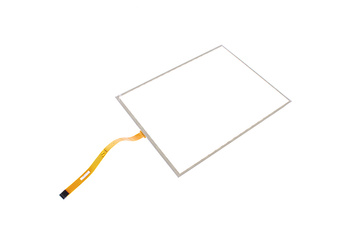

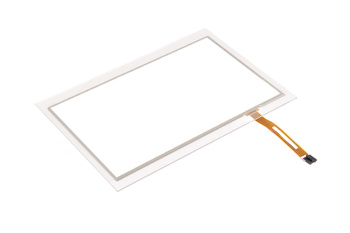

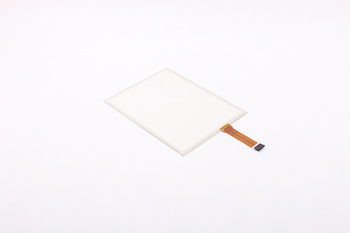

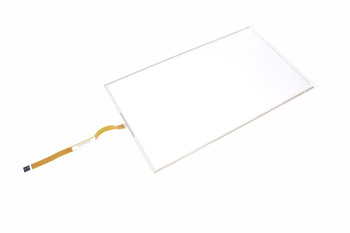

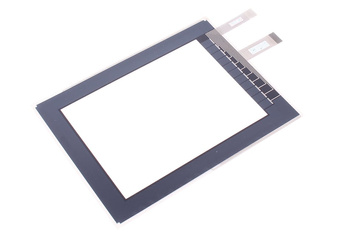

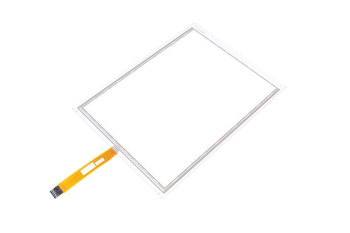

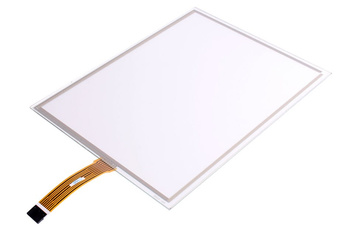

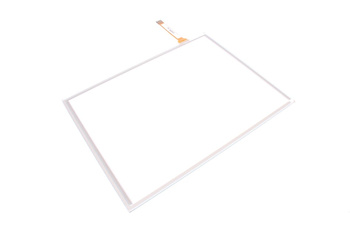

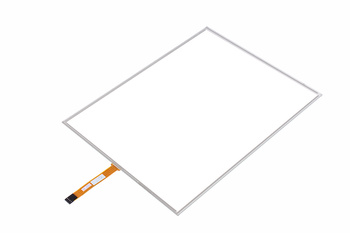

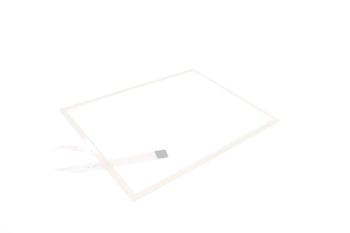

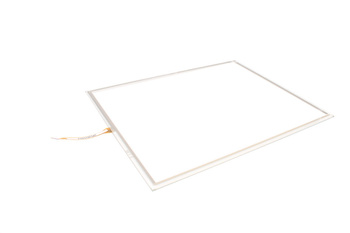

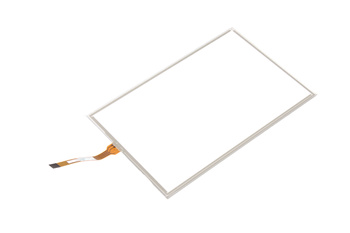

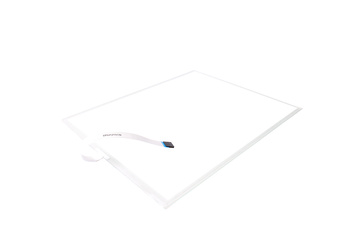

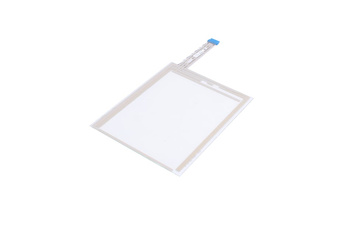

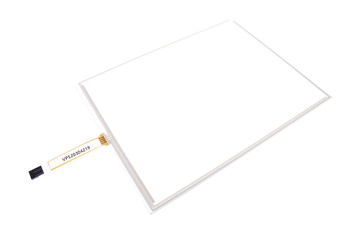

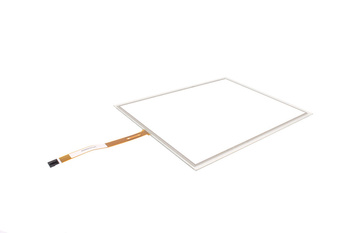

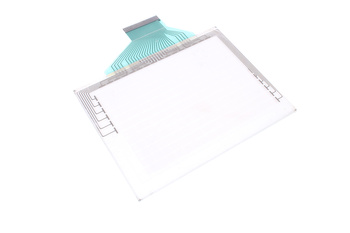

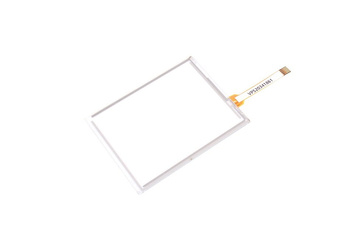

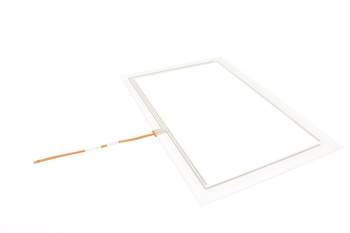

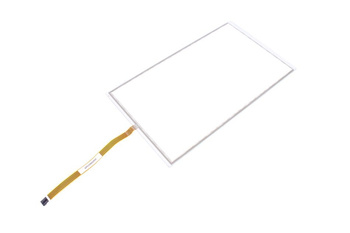

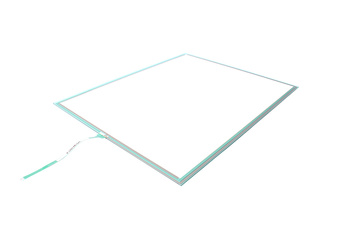

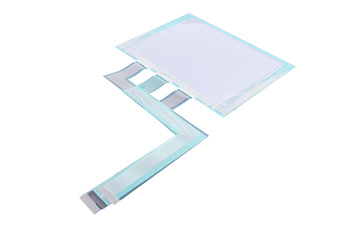

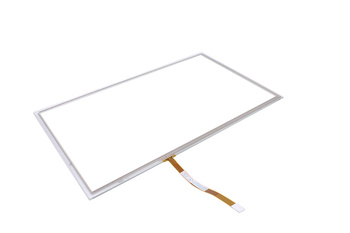

• Películas resistivas de 4 hilos y 5 hilos – compuestas por dos capas delgadas de ITO (óxido de indio-estaño) separadas por una cámara de aire. Detección por presión física – funcionan incluso con guantes (incluidos guantes de trabajo gruesos). Diagonales de 4 a 21 pulgadas. Adecuadas para entornos con agua y polvo. La versión de 5 hilos ofrece mayor linealidad y durabilidad. Ampliamente utilizadas en paneles SCADA, operadores en líneas de producción y junto a máquinas CNC.
• Pantallas táctiles capacitivas proyectadas (PCAP) – de vidrio o vidrio templado (Gorilla Glass, Dragontrail), multi-touch 10 puntos, resolución óptica, tiempo de respuesta <5 ms. Activación con dedo o lápiz especial. Sin reacción al agua que cae lateralmente (advanced water rejection). Utilizadas en paneles HMI de alta gama, pantallas en cabinas de vehículos industriales y dispositivos médicos.
• Películas táctiles acústicas (SAW/APR) – transductores piezoeléctricos que registran la onda acústica perturbada por el toque. Excelente transmisión óptica (>92%), detección con guantes. Utilizadas en casinos, quioscos y aplicaciones donde se requiere la mejor calidad de imagen trabajando con guantes.
• Vidrios de protección y hardcoat overlay – protecciones de vidrio templado con recubrimiento AG (anti-deslumbramiento) o AR (anti-reflejo), grosor 3–8 mm, montaje frente a la pantalla LCD. Protección contra arañazos, sustitución rápida en caso de rotura del vidrio sin cambiar la pantalla.

Aplicaciones de los paneles operadores táctiles industriales

• Máquinas y líneas de producción – interfaz principal del operador, ajuste de parámetros, monitorización de producción, diagnóstico de alarmas PLC. Pantallas resistivas resistentes a grasas y líquidos de refrigeración.
• Automatización de procesos y SCADA – pantallas táctiles capacitivas de alta gama en salas de control y centros de control. Grandes diagonales (15–21 pulgadas), multi-touch para la manipulación intuitiva de esquemas P&ID.
• Uso con guantes – entornos donde el operador usa guantes gruesos (soldadura, fundición, cámara frigorífica): pantallas resistivas o SAW, elegidas por su activación por presión y no por inductancia.
• Máquinas móviles y vehículos especiales – pantallas táctiles capacitivas resistentes a vibraciones, golpes y variaciones de temperatura (vehículos de recogida, máquinas de construcción, carretillas elevadoras).
• Dispositivos médicos – pantallas certificadas con superficie muy lisa y estanca (IP69K), posibilidad de desinfección con alcoholes y productos a base de cloro, sin marcos que acumulen contaminantes.

Parámetros de selección y sustitución de un panel táctil

• Tecnología táctil – resistiva (guantes, condiciones húmedas), capacitiva (precisión, multi-touch), SAW (calidad de imagen)
• Diagonal e interfaz – compatibilidad con la pantalla LCD existente; USB o RS-232 hacia el controlador táctil
• Clase de protección – IP65 frontal estándar; IP67/IP69K para lavaderos e industria alimentaria

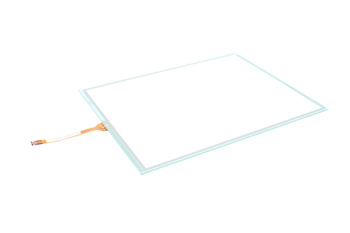

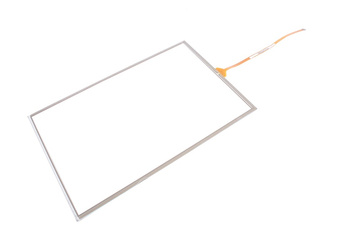

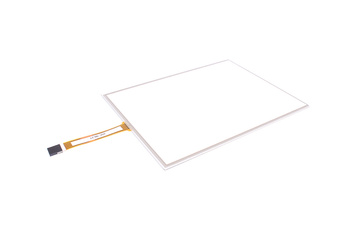

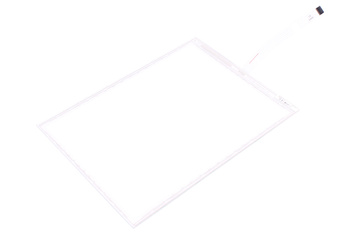

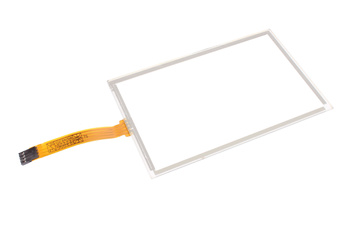

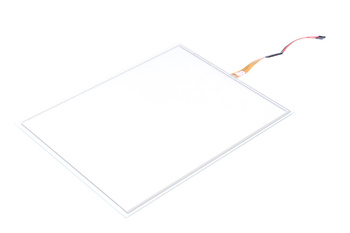

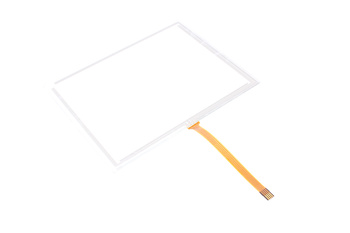

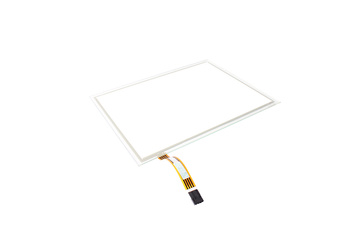

• Fabricante y número de catálogo del panel – la pantalla táctil la monta de fábrica el fabricante del panel; el repuesto debe adaptarse a la pantalla LCD y la carcasa; suministramos repuestos originales y compatibles
