Sistemas híbridos

Circuitos híbridos – híbridos de capa gruesa y capa delgada para la miniaturización electrónica

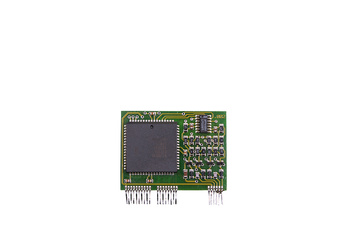

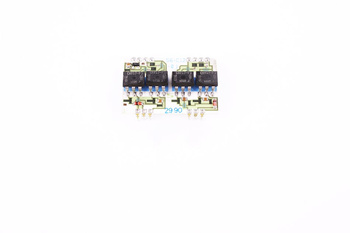

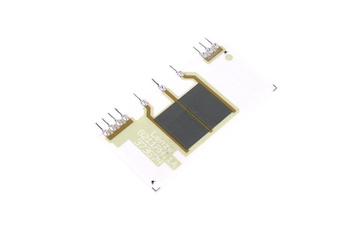

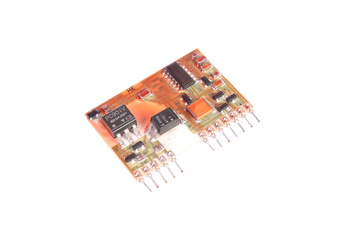

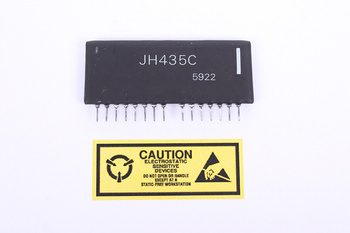

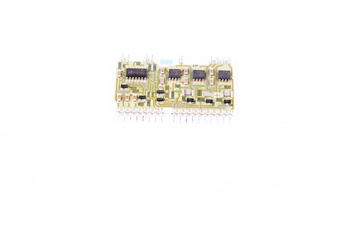

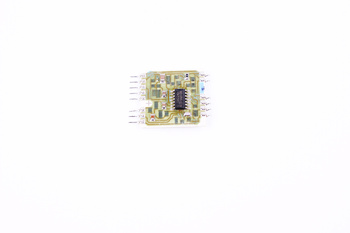

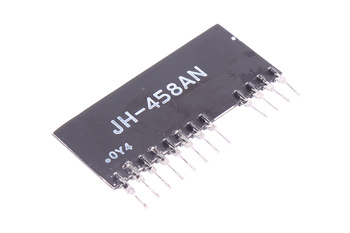

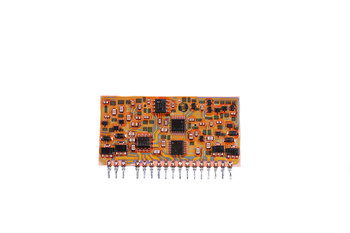

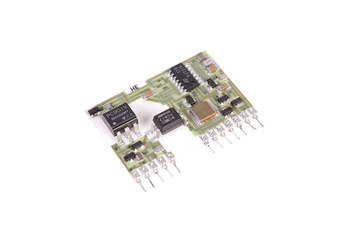

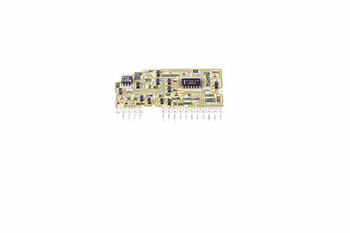

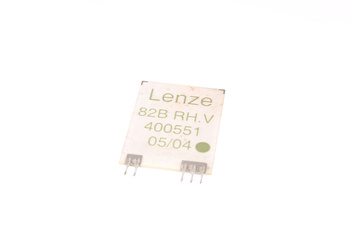

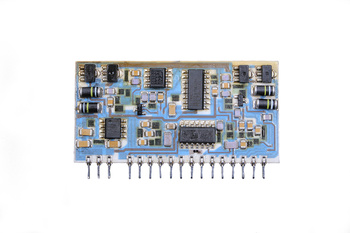

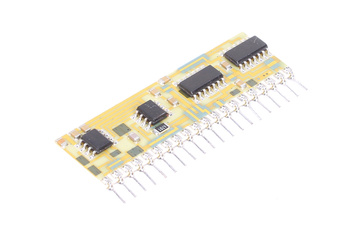

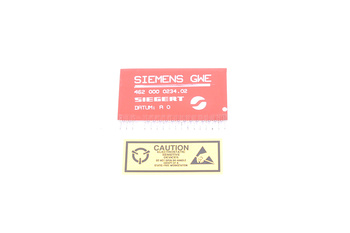

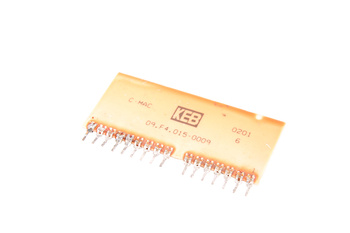

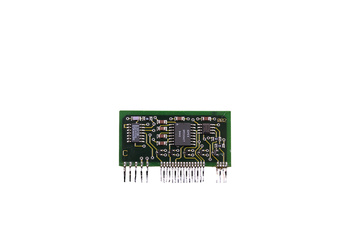

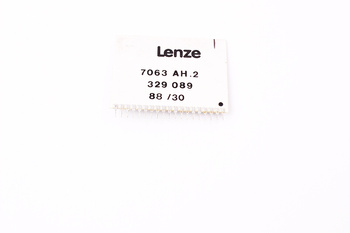

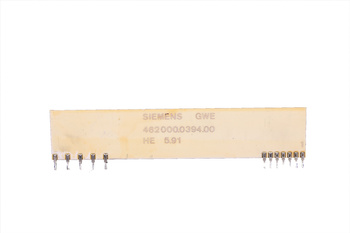

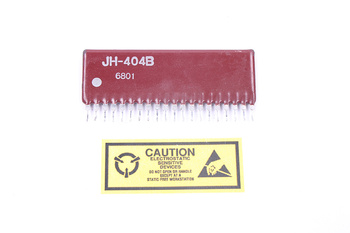

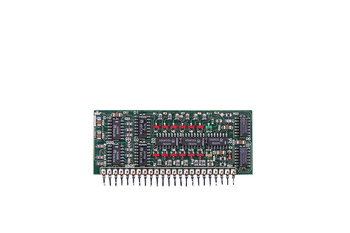

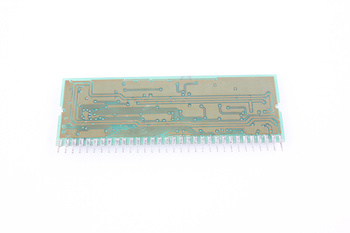

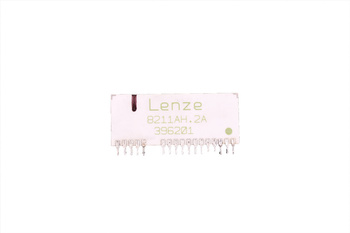

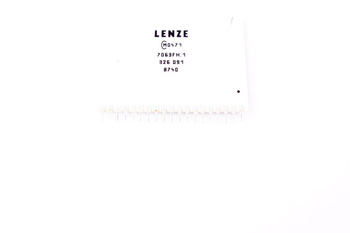

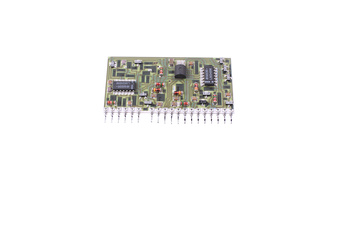

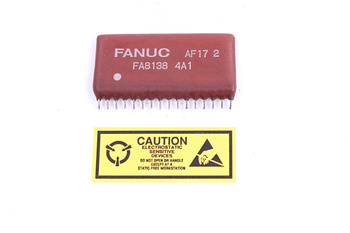

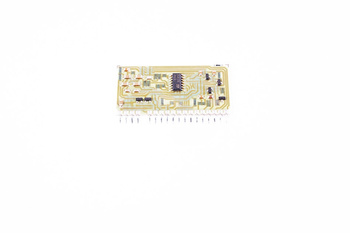

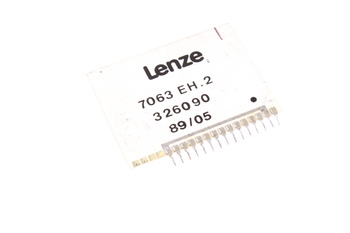

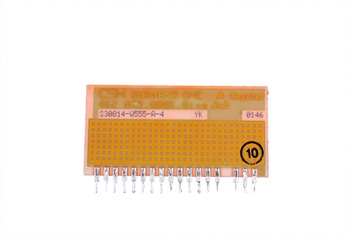

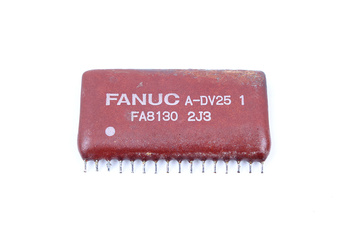

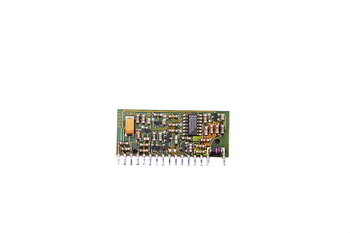

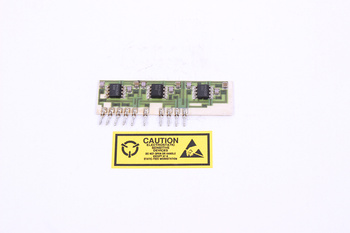

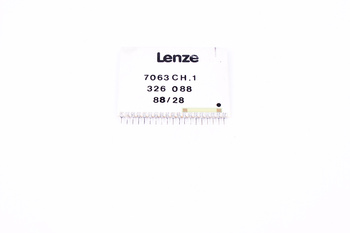

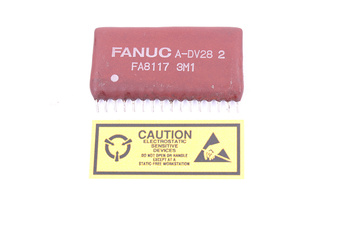

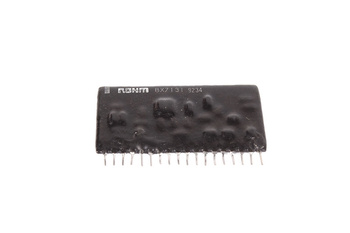

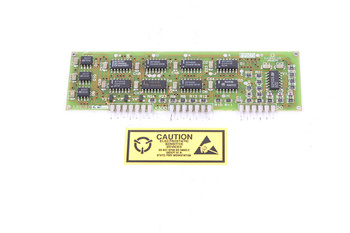

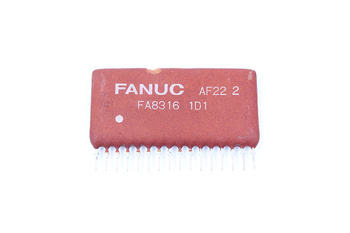

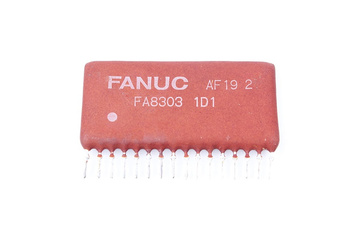

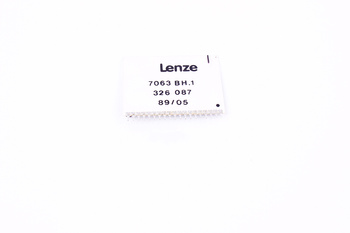

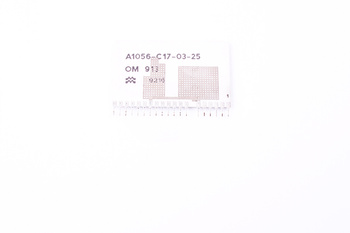

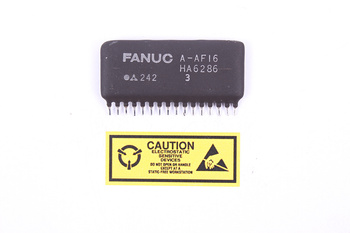

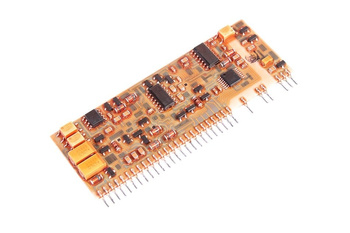

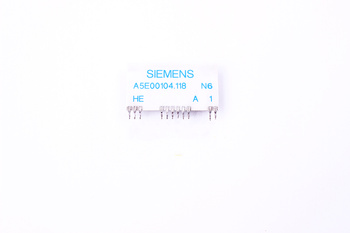

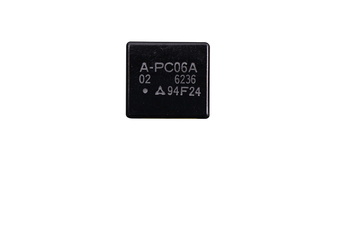

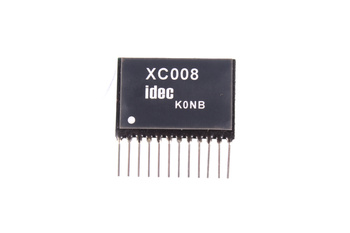

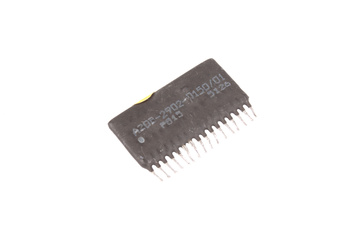

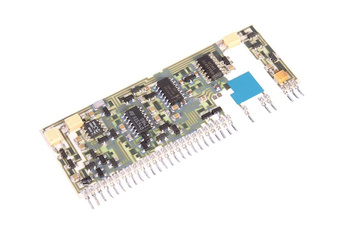

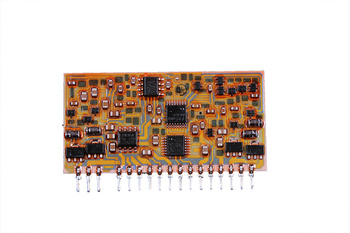

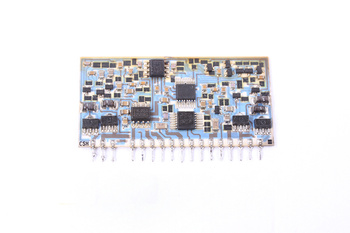

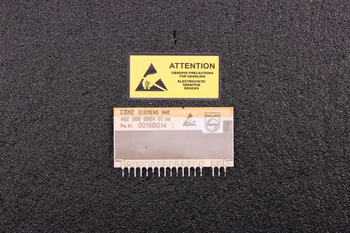

Los circuitos híbridos (módulos híbridos, circuitos integrados híbridos) son componentes electrónicos en miniatura en los que múltiples elementos (resistores, condensadores, transistores, circuitos integrados, bobinas) se combinan sobre un sustrato cerámico o metálico común y se encierran en un único encapsulado. La tecnología híbrida de capa gruesa o capa delgada proporciona una estabilidad térmica excepcional, alta densidad de integración y resistencia a las vibraciones. Utilizados en sistemas aviónicos militares, dispositivos médicos implantables, transductores industriales y módulos de alimentación de alta fiabilidad. Fabricantes: Micro-Networks, Caddock Electronics, Vishay Dale, BI Technologies, Anaren.

Tipos de circuitos híbridos

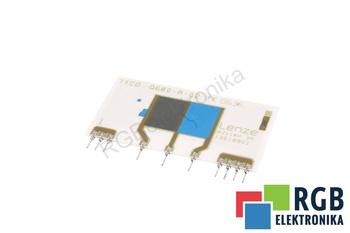

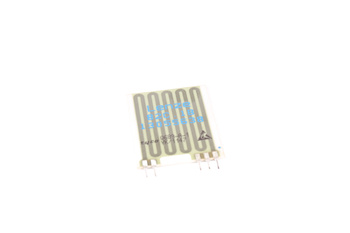

• Redes de resistores (resistor híbrido) – múltiples resistores en una matriz cerámica común en encapsulado DIP, SIP, SMD; excelente seguimiento de temperatura 0,5–5 ppm/°C; en ADC/DAC, amplificadores operacionales y circuitos de precisión; Vishay ACAS, Bourns CAY, Stackpole RTAN
• Redes RC resistor-condensador – combinación de R y C en un encapsulado; redes de filtros, circuitos temporales, líneas de retardo; reducen el recuento de componentes en PCB
• Módulos de potencia híbridos (HPM) – transistores MOSFET/IGBT + driver + diodos + resistores de gate en un módulo; para inversores, fuentes DC/DC, accionamientos de baja potencia; International Rectifier IRAM, Infineon iMOTION, STMicroelectronics STGIPS
• Circuitos híbridos de microondas (MMIC) – sobre sustrato GaAs o cerámica Al₂O₃; amplificadores RF, mezcladores, osciladores en radares, telecomunicaciones y defensa; Anaren, TriQuint, M/A-COM
• Convertidores DC/DC híbridos – todos los elementos: controlador, inductancia, condensadores, MOSFET sobre un sustrato cerámico; SIP/DIP/SMD; Vicor, Crane Aerospace, General Electric Critical Power
• Redes de resistores de precisión para calibración – divisores resistivos con tolerancia 0,01–0,1%; para mediciones de precisión, calibración de transductores, referencias de tensión

Parámetros de selección

• Tecnología del sustrato – cerámica Al₂O₃ 96%, BeO (alta potencia), AlN (conductividad térmica), LTCC
• Rango de temperatura – −55°C a +125°C (industrial) o −55°C a +175°C (militar/aviónica)
• Estabilidad térmica – TCR 25–100 ppm/°C; seguimiento ≤1 ppm/°C
• Encapsulado – DIP, SIP, SMD, BGA, hermético metal/cerámica; versiones militares MIL-PRF-38534
• Certificaciones – MIL-PRF-38534 (US DoD), ITAR para componentes militares, AEC-Q200 para automotive
• Fabricante / código – muchos circuitos híbridos son personalizados u obsoletos; se requiere consulta con P/N completo

Oferta de RGB Elektronika

RGB Elektronika se especializa en el abastecimiento de circuitos híbridos difíciles de encontrar para la industria y clientes de los sectores de defensa y aviónica. Gestionamos consultas para redes de resistores estándar, módulos DC/DC, módulos de potencia híbridos y circuitos de microondas. Para productos obsoletos y descontinuados proponemos alternativas o actuamos como intermediarios con distribuidores globales.
