Resonadores

Resonadores – elementos de referencia de frecuencia para microelectrónica y automatización

Los resonadores son componentes electrónicos que generan o estabilizan la señal de reloj en circuitos digitales y analógicos. Sin una referencia de frecuencia precisa, ningún microcontrolador, FPGA, IC de comunicaciones o control CNC puede mantener el correcto temporizado de operaciones. Los resonadores de cuarzo y cerámicos industriales ofrecen precisión de ±10 a ±100 ppm, mientras que los osciladores TCXO y OCXO garantizan estabilidad inferior a ±1 ppm incluso en amplios rangos de temperatura de operación.

Tipos de resonadores

• Resonadores de cuarzo (cristales) – elemento pasivo AT-cut o SC-cut; frecuencias 32,768 kHz – 100 MHz; circuito resonante serie (SMD 2 pines) o paralelo; tolerancia ±20 ppm @ 25 °C
• Resonadores cerámicos (CERALOCK) – menor precisión (±0,5%) vs. cuarzo, menor coste; condensador de carga integrado; Arduino, USB, UART

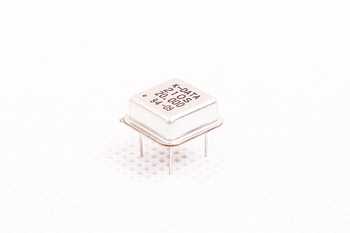

• Osciladores de cuarzo (XO/TCXO/VCXO/OCXO) – módulo activo con salida onda cuadrada o sinusoidal; XO (±50 ppm), TCXO (±2 ppm con compensación temp.), OCXO (±0,01 ppm con horno); encapsulado DIP 4 pines o SMD
• Resonadores MEMS – silicio monolítico; resistencia a vibraciones > 70.000 g; automoción y aeroespacial; dimensiones < 1 mm²
• Generadores de reloj – CI que genera múltiples señales de reloj síncronas; PLL; salidas LVDS, HCSL, LVCMOS

Parámetros clave de selección

• Frecuencia nominal: 32,768 kHz (RTC), 8/12/16/20/25/50/100 MHz
• Tolerancia de frecuencia: ±5 ppm (TCXO) a ±100 ppm (cerámicos)
• Estabilidad de temperatura: –40…+85 °C (industrial) o –55…+125 °C (militar)
• Capacidad de carga: 8–20 pF (cuarzo) – debe coincidir con el diseño PCB
• Nivel de ruido de fase: importante para aplicaciones RF y SDR

Oferta de RGB Elektronika

RGB Elektronika ofrece resonadores y osciladores de cuarzo de Epson, TXC, NDK, Abracon, Murata (CERALOCK), CTS, Vectron y otros. Disponibles en encapsulados SMD (2016, 3225, 5032 mm) y DIP/HC-49. TCXO y OCXO en versión industrial (–40…+85 °C). Identificación de reemplazos para tipos discontinuados y asistencia en el diseño de circuitos de arranque.
