Escalas y cabezales

Reglas de medición y cabezales de lectura – encoders lineales para medición precisa de posición y CNC

Las reglas de medición lineales (encoders lineales) y los cabezales de lectura son sistemas de medición de posición lineal utilizados en máquinas herramienta CNC, rectificadoras, centros de mecanizado, máquinas de medición CMM y equipos de posicionamiento de precisión. La regla proporciona la graduación de referencia (óptica o magnética), el cabezal lee su posición y genera una señal eléctrica para el regulador de eje o CNC. Resolución típicamente de 5 µm a 1 nm; precisión absoluta ±1–5 µm/m. Fabricantes: Heidenhain, Renishaw, Fagor, Mitutoyo, Newall, Siko, Balluff.

Tipos de reglas y sistemas de medición

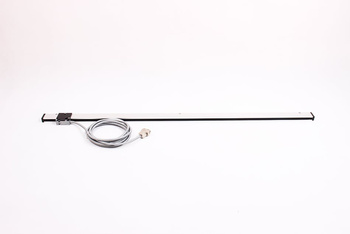

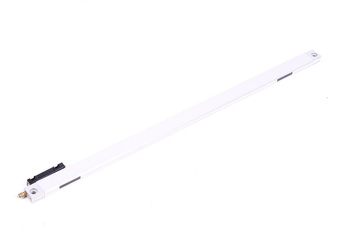

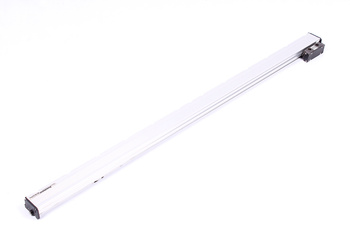

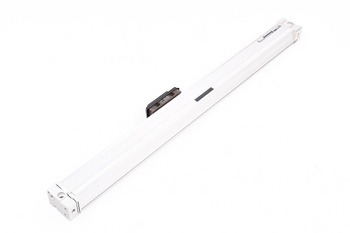

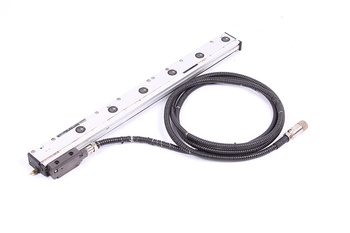

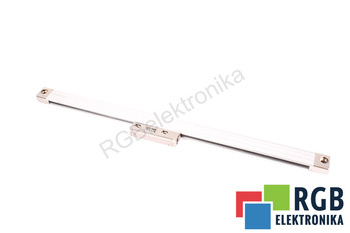

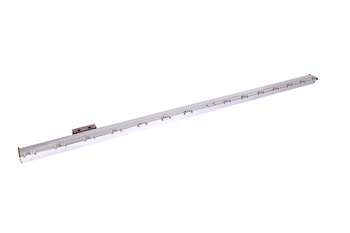

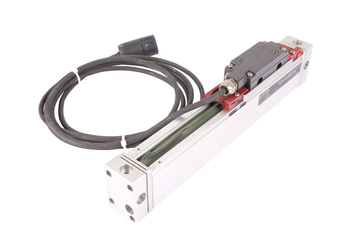

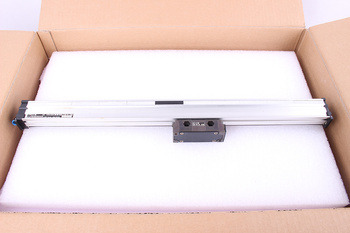

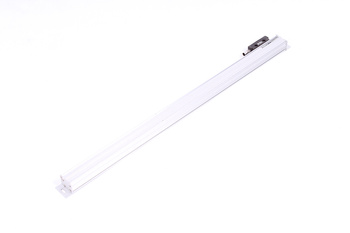

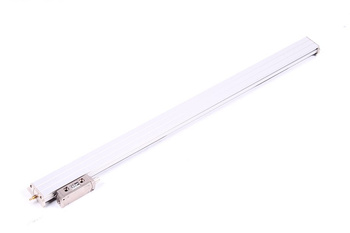

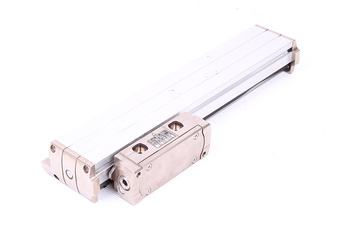

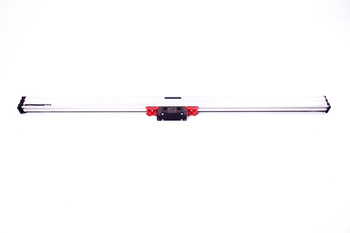

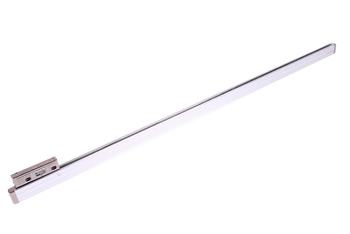

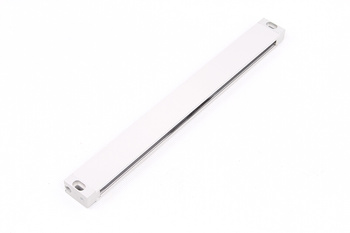

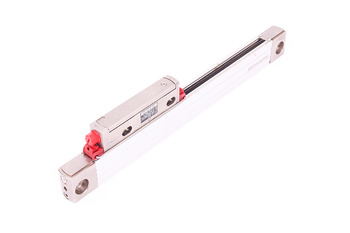

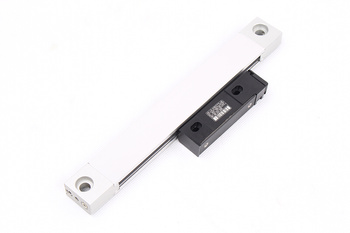

• Reglas ópticas (fotoeléctricas) – escala de vidrio o acero con red de difracción; resolución 0,001–5 µm; para máquinas CNC y CMM; Heidenhain LB/LC/LF, Renishaw RGH; señal de salida: 1 Vpp, TTL o EnDat 2.2
• Reglas magnéticas – cinta magnética o pista; cabezal con elemento Hall; resolución 1–100 µm; resistentes a refrigerantes y aceites; máquinas en entornos severos; Balluff BTL, Siko MSA, Renishaw RESOLUTE
• Reglas inductivas (LVDT) – sin contacto; para aplicaciones con vibraciones y golpes; sondas industriales de alta fiabilidad; rango ±0,5 mm a ±500 mm
• Sistemas absolutos – posición absoluta conocida inmediatamente tras el encendido sin carrera de referencia; EnDat 2.2, SSI, Fanuc Serial Interface; para máquinas CNC de 5 ejes y robots

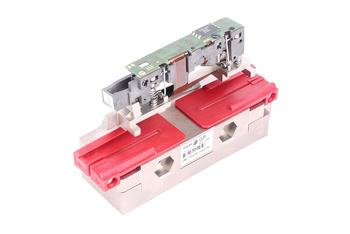

• Cabezales para sistemas modulares – compatibles con escalas de reglas existentes; sustitución del cabezal conservando la escala; Heidenhain LIDA, Renishaw RGSZ, Fagor LIDA

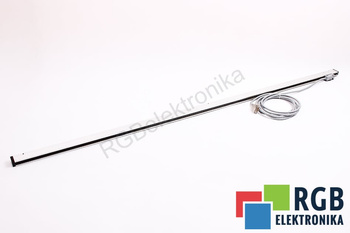

• Escalas y cintas magnéticas retrofit – montaje en máquinas existentes para modernización; autoadhesivos o atornillados; magnéticos y ópticos; para máquinas más antiguas sin codificación propia

Parámetros clave

• Resolución – de 5 µm (económica) a 1 nm (ultra-precisión); adaptada a los requisitos CNC
• Precisión – error sistemático ±1–5 µm/m; error de repetibilidad ±0,1–0,5 µm
• Señal de salida – 1 Vpp (sinusoidal), TTL 5V (cuadrada), EnDat 2.2, SSI, BiSS-C, Fanuc/Mitsubishi Serial
• Grado de protección – IP53 (estándar) hasta IP67 e IP68 para entornos con refrigerante y aire comprimido
• Rango de medición – 70 mm a 6000 mm; seleccionado según el recorrido del eje de la máquina
• Temperatura de funcionamiento – estándar 0–50°C; versiones extendidas −10°C a +70°C

Oferta de RGB Elektronika

RGB Elektronika suministra reglas de medición y cabezales de lectura Heidenhain, Renishaw, Fagor, Siko, Balluff para máquinas herramienta CNC, centros de mecanizado y máquinas de medición. Ofrecemos tanto sistemas de codificación completos como cabezales de lectura y escalas de repuesto para modernizar máquinas existentes. Ayudamos a seleccionar los parámetros (resolución, señal de salida, IP) y proporcionamos asistencia técnica en la instalación y configuración.
