Unidades de disquetes

Unidades de disquete industriales – unidades FDD y emuladores USB para máquinas CNC y controles NC

Las unidades de disquete industriales son unidades de 3,5" o 5,25" instaladas en máquinas CNC, máquinas herramienta, robots industriales y controles NC como soporte para programas de mecanizado, datos de parámetros y configuración de máquinas. Dado que los disquetes magnéticos ya no se fabrican, los emuladores FDD en memoria USB o tarjeta SD se utilizan ampliamente como sustitutos directos, manteniendo plena compatibilidad eléctrica y mecánica con las unidades originales. Fabricantes de emuladores: GoTek, Nalbantov; fabricantes de unidades originales: Panasonic, TEAC, Samsung, NEC.

Tipos de unidades de disquete y emuladores FDD

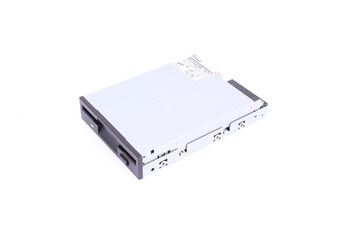

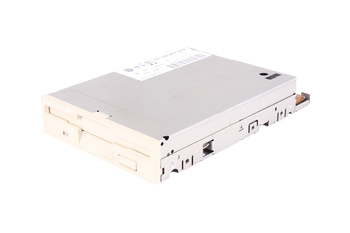

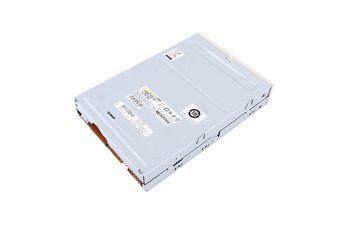

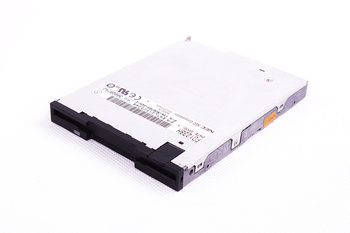

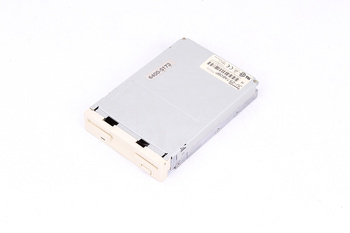

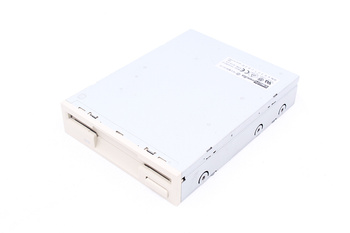

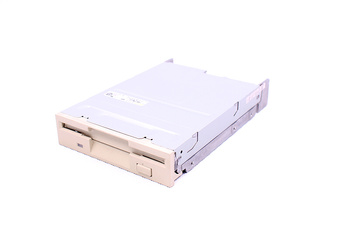

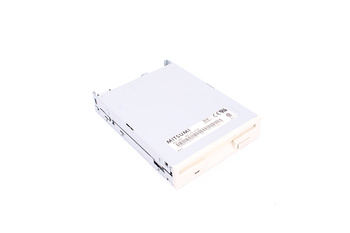

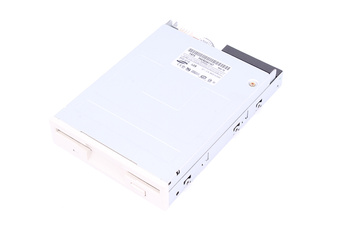

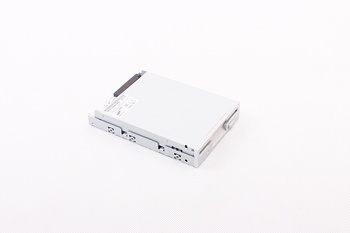

• Unidades FDD 3,5" originales (1,44 MB) – unidades de disquete estándar para máquinas NC/CNC; conector IDC de 34 pines; alimentación 5 V DC; montaje en panel; Panasonic JU-256, TEAC FD-05HF, Samsung SFD-321B
• Unidades FDD 5,25" originales (1,2 MB / 360 kB) – controles CNC más antiguos (Fanuc 0M, Siemens 810/820, Num 750); conector de 34 pines; alimentación 12 V + 5 V; formato half-height
• Emuladores USB-FDD (GoTek / Nalbantov) – sustitución mecánica y eléctrica completa; memoria USB 1–32 GB; hasta 1000 disquetes virtuales; formatos MFM/HD/DD; para Fanuc, Mitsubishi, Siemens, Num, Heidenhain, Fagor
• Emuladores FDD en tarjeta SD – soporte microSD; uso sin PC; populares en máquinas Bridgeport, Tree, Acramatic, Brother, Mazak

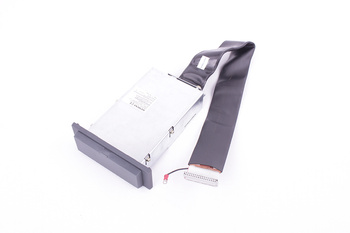

• Unidades FDD para rack industrial – montaje en armario 19" o rack de control; panel frontal con acceso operador; interfaz floppy o USB Host
• Cables y adaptadores FDD – cables planos de 34 pines, adaptadores IDC–JST, adaptadores de polaridad, cables de alimentación Molex de 4 pines; imprescindibles al sustituir la unidad por un emulador

Parámetros de selección

• Tipo de unidad – 3,5" 1,44 MB / 5,25" 1,2 MB / 5,25" 360 kB; compatibilidad con el formato de disquete utilizado en la máquina
• Interfaz eléctrica – IDC de 34 pines estándar; verificar la polaridad de la señal READY y DS0/DS1 – algunos controles tienen asignaciones de pines no estándar
• Tensión de alimentación – 5 V DC (unidades 3,5") o 5 V + 12 V (unidades 5,25"); compatibilidad con el conector de alimentación del control
• Compatibilidad con el control – marca y modelo (Fanuc 0M/16i/18i, Siemens 810D/840D, Mitsubishi MELDAS 500/600, Num 1020/1040); disponibilidad de firmware para el emulador
• Capacidad de almacenamiento – original 1,44 MB; emuladores USB/SD con directorios de disquetes virtuales 000–999; posibilidad de copiar disquetes existentes
• Dimensiones de montaje – 3,5" estándar 101,6 × 25,4 mm; 5,25" half-height; adaptadores para montaje 3,5" en bahía 5,25"

Oferta de RGB Elektronika

RGB Elektronika suministra unidades de disquete y emuladores FDD para máquinas CNC con controles Fanuc, Siemens, Mitsubishi, Num, Heidenhain y Fagor. Ofrecemos unidades originales Panasonic y TEAC, así como emuladores GoTek y Nalbantov con firmware preinstalado. Ayudamos a seleccionar un emulador compatible para un modelo de control específico y suministramos kits con memoria USB lista para su uso inmediato.
