Cojinetes de bolas de contacto angular

Rodamientos de bolas de contacto angular – rodamientos para cargas combinadas axiales y radiales

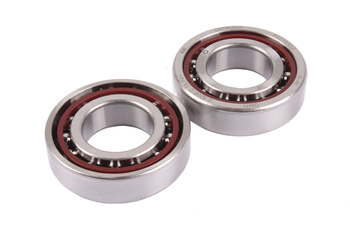

Los rodamientos de bolas de contacto angular son rodamientos de elementos rodantes con bolas guiadas a un ángulo de contacto de 15°–40° respecto al eje del rodamiento, capaces de soportar simultáneamente cargas radiales y axiales. Utilizados en husillos de máquinas herramienta CNC, cajas de cambios, bombas centrífugas, ejes de husillos de bolas y accionamientos de husillo de bolas. Fabricantes: SKF, FAG/Schaeffler, NSK, NTN, INA, JTEKT (Koyo), Timken.

Tipos de rodamientos de contacto angular

• Rodamientos de una fila (15°/25°/40°) – rodamientos angulares estándar; 15° para altas velocidades y cargas axiales bajas; 40° para cargas axiales elevadas; montaje en pares O o X; SKF 7200–7220, FAG B71900–B71940

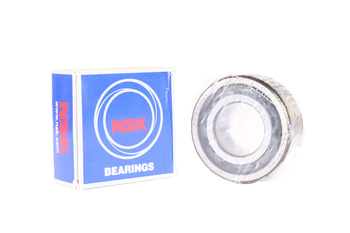

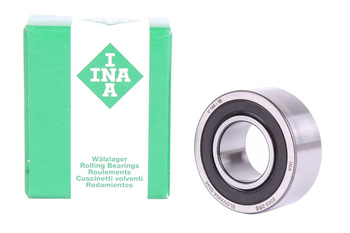

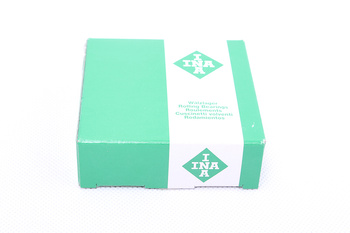

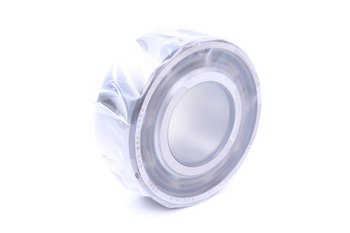

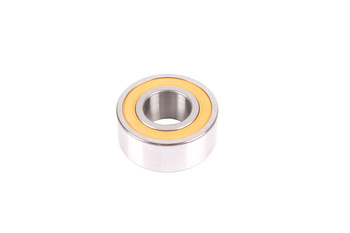

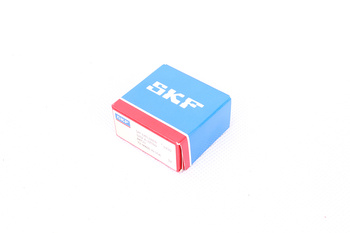

• Rodamientos angulares de doble fila – dos filas de bolas en una sola carcasa; autoalineantes o fijos; mayor capacidad de carga en diseño compacto; para cajas de cambios, bombas, transportadores; SKF 3200, FAG 3200
• Rodamientos de cuatro puntos de contacto – contacto en cuatro puntos de las bolas; carga axial en ambas direcciones; compactos; para ventiladores, robots, equipos médicos; SKF QJ, FAG QJ

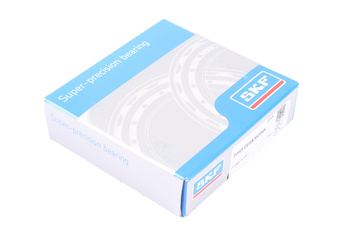

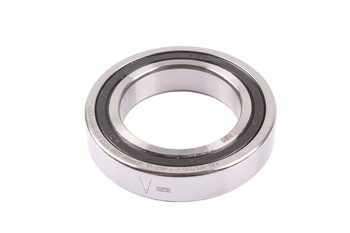

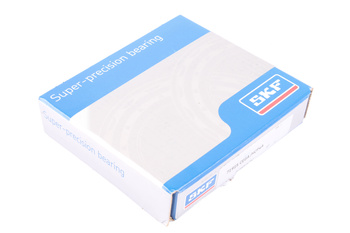

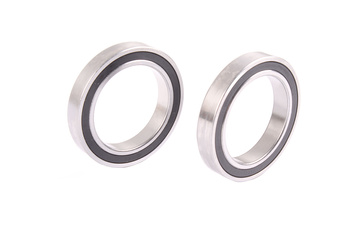

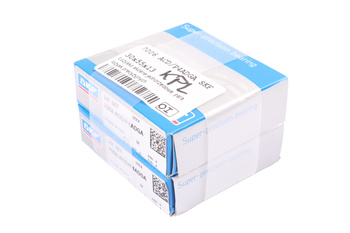

• Rodamientos para husillos (super precisión) – tolerancia P4/P2 (ABEC-7/ABEC-9); lubricación mínima MQL o grasa; pista rectificada; d=10–200 mm; husillos CNC, rectificadoras, máquinas HSM; FAG B71900-C-T-P4S, NSK 7900CTYNDF
• Rodamientos angulares sellados – sello de goma o escudo metálico; grasa de fábrica para toda la vida; aplicaciones menos exigentes; velocidades moderadas
• Rodamientos de soporte para husillos de bolas – geometría especial para tuercas de husillo de bolas; ángulo 60°; alta capacidad axial; para tuercas servo y ejes CNC

Parámetros de selección

• Ángulo de contacto – 15° (velocidad, cargas axiales bajas) / 25° (universal) / 40° (cargas axiales elevadas, velocidades menores)
• Clase de precisión – P0 (estándar) / P6 / P5 / P4 / P2; mínimo P4 para husillos CNC; P0 para aplicaciones generales
• Diámetro interior y exterior – serie 70xx (extra ligera) / 72xx (ligera) / 73xx (media); adaptar al eje y al alojamiento
• Velocidad límite – depende de la lubricación (grasa/aceite/MQL) y la clase de tolerancia; hasta 150.000 dn para super precisión
• Lubricación – grasa de fábrica (rango de temperatura, NLGI); aceite (inyección o niebla para husillos HSM); MQL para super precisión
• Disposición de montaje – espalda con espalda (O) o cara con cara (X) o tándem; precarga (ligera/normal/pesada)

Oferta de RGB Elektronika

RGB Elektronika suministra rodamientos de contacto angular SKF, FAG/Schaeffler, NSK, NTN e INA en la gama completa — desde el estándar P0 hasta la precisión P4/P2 para husillos CNC y rectificadoras. Ofrecemos rodamientos de una fila, doble fila, cuatro puntos y super precisión con plazos de entrega cortos. Asesoramos en la selección del ángulo de contacto, la clase de precisión y la lubricación para un soporte específico.
