Interruptores ópticos

Interruptores ópticos – barreras de horquilla y sensores reflexivos

Esta categoría cubre los interruptores ópticos (fotointerruptores), sensores miniaturizados en los que un LED y un fototransistor se enfrentan en una carcasa con ranura. La introducción de un elemento opaco en la ranura corta el haz de luz y cambia el estado de la salida. Estos componentes detectan posiciones de fin de carrera, cuentan impulsos, definen la posición cero (index/home), controlan la presencia de papel o cinta y forman encoders incrementales. Se utilizan en impresoras, copiadoras, cajeros automáticos, automatización, robótica, instrumentos de medida y equipos de oficina. Fabricantes: Omron, Sharp, Vishay, Everlight, TT Electronics (Optek), Rohm, Sensky, ON Semiconductor. Gracias a su principio de funcionamiento óptico sin contacto, son duraderos, rápidos y sin desgaste mecánico.

Tipos de interruptores ópticos

• Barreras de horquilla transmisivas – LED y fototransistor enfrentados; ranura estándar 3–5 mm; detección de un obturador que cruza el haz; salida transistor de colector abierto

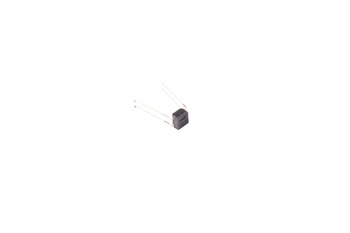

• Sensores reflexivos – emisor y receptor en el mismo lado; detección de objeto por reflexión; para detectar marcas y superficies sin ranura
• Interruptores con salida lógica – comparador o disparador Schmitt y resistencia pull-up integrados; control directo de una entrada digital de microcontrolador; nivel TTL/CMOS listo
• Versiones encoder de alta resolución – ranura estrecha y obturador de borde preciso; para encoders incrementales y medida de velocidad de rotación
• Interruptores con hilos o conector – terminados con cable o conector en lugar de terminales THT; montaje fácil en equipos acabados y reparaciones de servicio
• Versiones de ranura ancha y gran entrehierro – ranura superior a 5 mm para detectar elementos más gruesos, regletas y mecanismos con mayor holgura

Parámetros de selección

• Anchura y profundidad de la ranura – deben coincidir con el espesor y el recorrido del obturador; típicamente 3–10 mm
• Tipo de salida – transistor (colector abierto) para una etapa de entrada propia, o lógica (comparador/Schmitt) para conexión directa
• Frecuencia de trabajo y tiempo de conmutación – importantes en el conteo rápido de impulsos y la medida de velocidad de rotación
• Corriente LED y corriente de salida del fototransistor – influyen en el consumo y el margen de detección; ajustadas con resistencia limitadora
• Método de detección – transmisivo (obturador en la ranura) o reflexivo (objeto frente al sensor)
• Modo de montaje y carcasa – terminales THT, SMD, orificios de montaje, versión con cable; resistencia al polvo y a la luz parásita

Aplicaciones típicas

• Impresoras, copiadoras y plóteres – detección de la presencia de papel y de las posiciones de los mecanismos de alimentación
• Encoders incrementales – medida de la velocidad y el sentido de giro del eje
• Automatización industrial – detección de fin de carrera y conteo de piezas en cintas transportadoras
• Cajeros automáticos y contadoras de billetes – control del avance de billetes y soportes
• Robótica e instrumentos de medida – referenciado de ejes y detección de la posición cero (home)
• Equipos médicos y de laboratorio – conteo de gotas, control de flujo y detección de posición de los componentes móviles de los aparatos

Oferta de RGB Elektronika

RGB Elektronika suministra interruptores ópticos transmisivos y reflexivos, versiones con salida de transistor y lógica y elementos encoder para impresoras, automatización, robótica y equipos de oficina. Ayudamos a seleccionar el sensor según la anchura de la ranura, el tipo de salida, la frecuencia de trabajo y el modo de montaje, para garantizar una detección de posición o un conteo fiables en cada mecanismo.
