Condensadores

Condensadores – componentes pasivos para filtrado, almacenamiento de energía y circuitos resonantes

Los condensadores son componentes electrónicos pasivos que almacenan carga eléctrica en un campo eléctrico. Se utilizan ampliamente en electrónica industrial para filtrar interferencias en fuentes de alimentación y convertidores, para acoplamiento y desacoplamiento de señales, para construir circuitos resonantes y filtros EMI, para estabilizar la tensión del bus DC en accionamientos y como elementos de arranque en motores eléctricos. Disponibles en una amplia gama de capacidades (de pF a faradios en supercondensadores), tensiones de trabajo y construcciones – SMD, de inserción, snap-in, de tornillo y bancos de condensadores modulares.

Tipos de condensadores

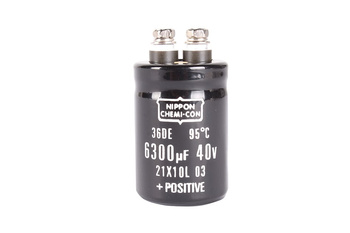

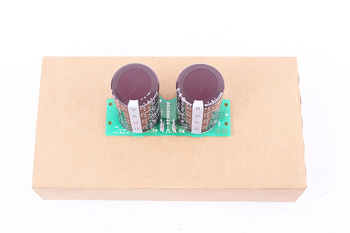

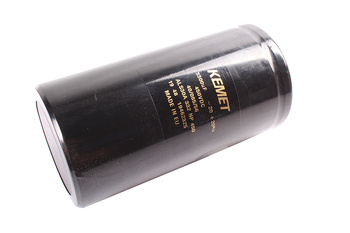

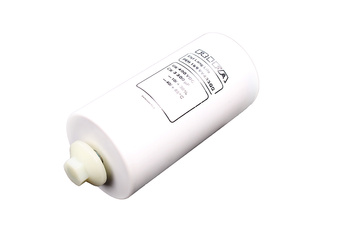

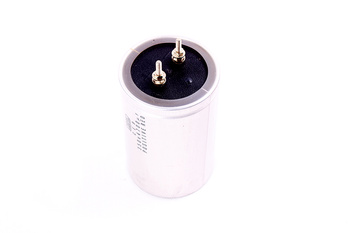

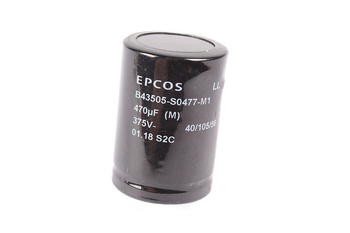

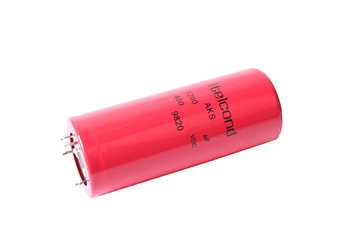

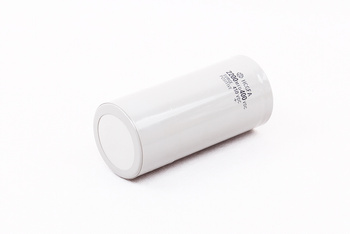

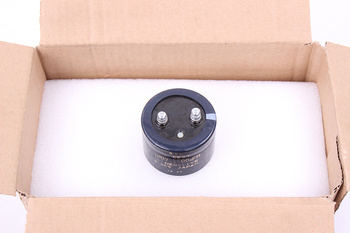

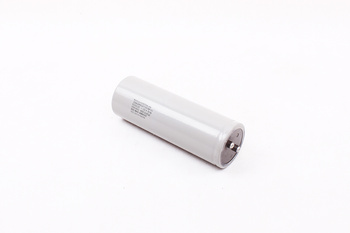

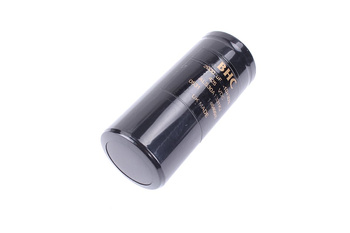

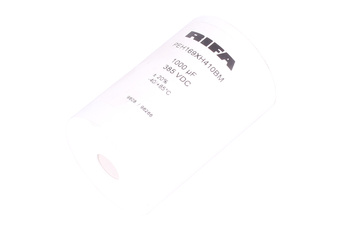

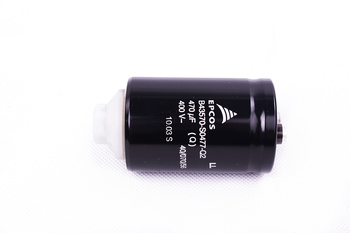

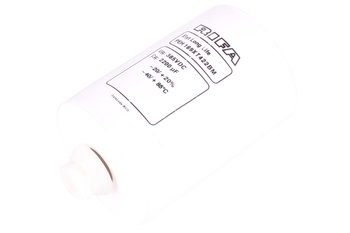

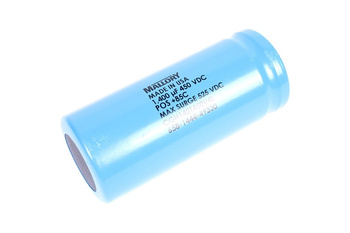

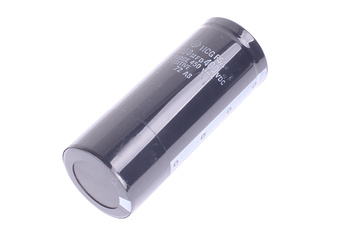

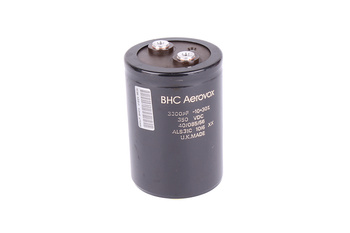

• Condensadores electrolíticos de aluminio – alta capacidad (1 µF–100 mF); tensión hasta 500 V; para filtrado de fuentes de alimentación, convertidores DC/DC e inversores; SMD, de inserción, snap-in y de tornillo (hasta 100 A corriente de rizado); Panasonic FM/FR, Nichicon, Rubycon, Kemet
• Condensadores cerámicos MLCC – clases X5R, X7R, C0G (NP0); capacidad de 1 pF a 100 µF; tensión hasta 3 kV; para bypass y desacoplamiento en circuitos digitales y analógicos; SMD 0402–2220; resistentes a temperatura y vibraciones

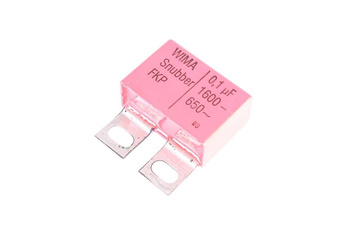

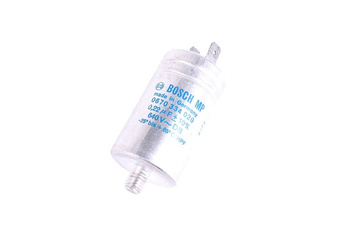

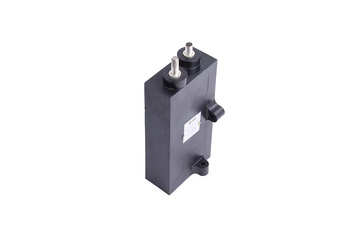

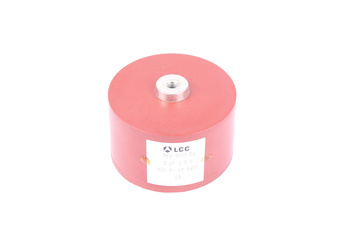

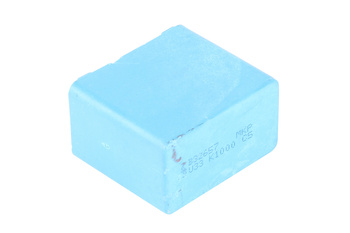

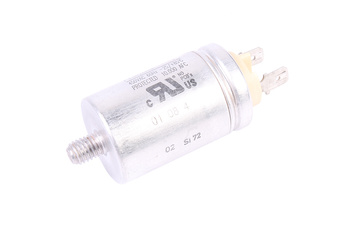

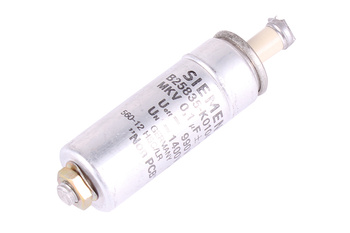

• Condensadores de película (polipropileno/poliéster) – bajas pérdidas dieléctricas; alta estabilidad de capacidad; para circuitos resonantes en inversores, filtros LC en convertidores y compensación de potencia reactiva; MKP, MKT, MKS

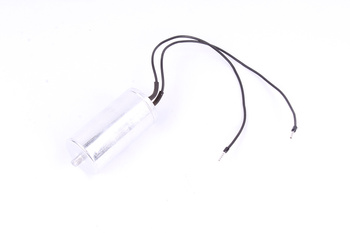

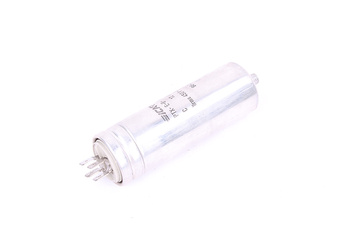

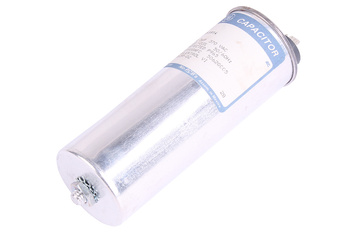

• Condensadores de arranque para motores – electrolíticos de aluminio o de película; capacidad 1–100 µF, 250–450 V CA; para motores monofásicos (condensador de marcha o arranque); sustitución de servicio

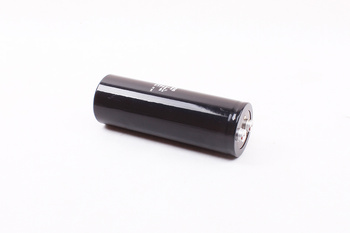

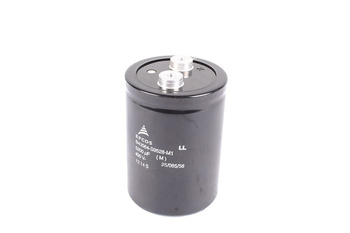

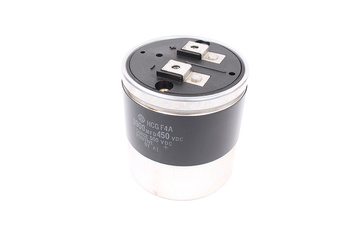

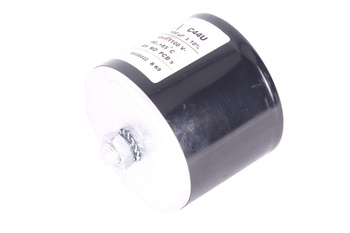

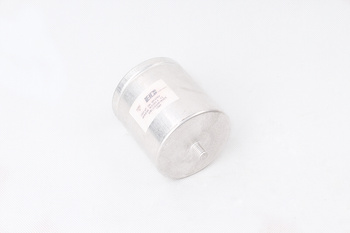

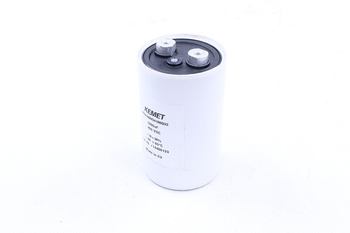

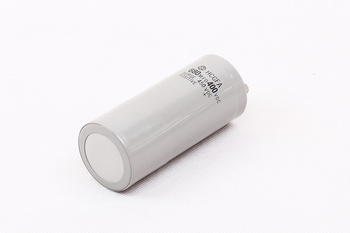

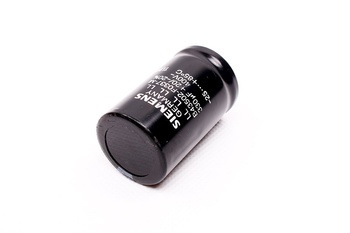

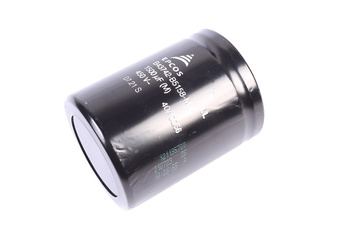

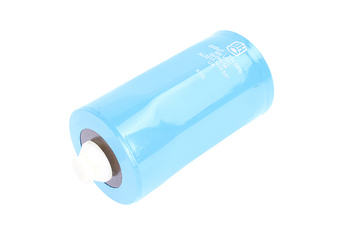

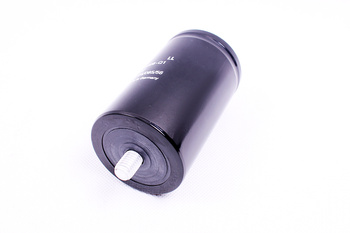

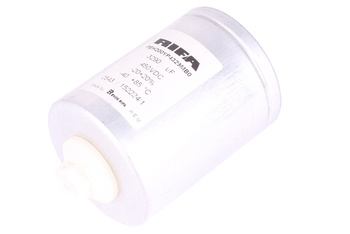

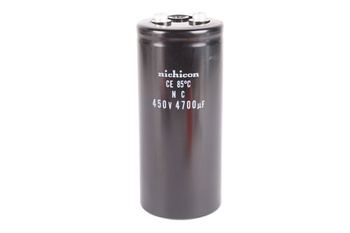

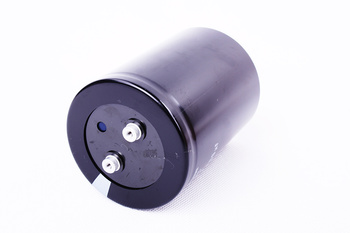

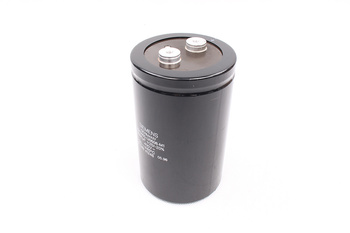

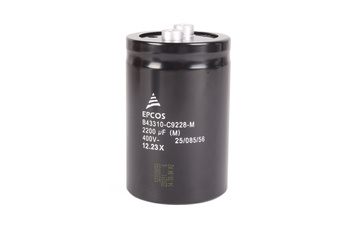

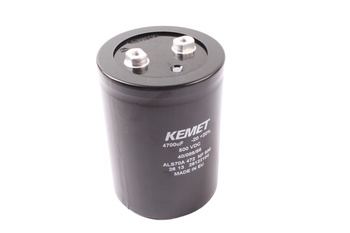

• Condensadores DC-link para inversores – alta tensión 400–1100 V CC; grandes capacidades 100 µF–10 mF; de tornillo o snap-in; para el bus DC de inversores ABB, Siemens, Danfoss; sustitución de servicio tras hinchamiento o fallo
• Supercondensadores (EDLC) – capacidad 1–3000 F; tensión 2,7–5 V / unidad; para sistemas UPS, respaldo de memoria, recuperación de energía; Maxwell, Eaton, VINA Tech

Parámetros y selección

• Capacidad nominal y tolerancia – ±20% para electrolíticos, ±5% para cerámicos X7R, ±1% para C0G
• Tensión nominal – utilizar con margen mínimo 20–25% sobre la tensión de trabajo (derating)
• Temperatura de funcionamiento – +85°C (estándar), +105°C (industrial), +125°C (automoción)
• Corriente de rizado – crítica para condensadores en fuentes de alimentación e inversores
• ESR (Resistencia Serie Equivalente) – ESR bajo requerido en aplicaciones de alta frecuencia

Oferta de RGB Elektronika

RGB Elektronika ofrece condensadores electrolíticos, cerámicos, de película y supercondensadores para electrónica industrial, fuentes de alimentación, inversores y aplicaciones de servicio. Disponibles Panasonic, Nichicon, Rubycon, Kemet, Vishay, TDK y otros. Suministramos condensadores DC-link para el servicio de inversores, condensadores de arranque para motores monofásicos y condensadores de precisión para circuitos de medida y control.
