Termistores

Termistores – resistencias térmicas NTC y PTC para medición de temperatura y protección

Esta categoría cubre los termistores – resistencias térmicas cuya resistencia cambia con la temperatura. Encontrará termistores NTC (con coeficiente de temperatura negativo), termistores PTC (con coeficiente positivo), así como versiones limitador de corriente de arranque y de protección. Los termistores NTC sirven para la medición y compensación precisas de la temperatura y para limitar la corriente de arranque de las fuentes de alimentación, mientras que los PTC actúan como protección contra sobrecorriente autorrearmable y elementos calefactores autolimitados. Son elementos pequeños pero clave en circuitos de medición, fuentes de alimentación, cargadores, motores y controladores industriales. Fabricantes: TDK/EPCOS, Vishay, Murata, TE Connectivity, Littelfuse, Amphenol, Ametherm, Semitec. La selección correcta de un termistor se traduce directamente en la precisión de la medición de temperatura y en la seguridad y durabilidad del circuito protegido, por lo que conviene prestar atención a su característica y tolerancia. La oferta incluye tanto tipos con valores de catálogo estándar como elementos con tolerancia estrecha destinados a aplicaciones de precisión y a circuitos de medición exigentes.

Tipos de termistores

• Termistores NTC de medición – la resistencia disminuye al aumentar la temperatura; medición y compensación precisas de -55 a +150 °C y superiores

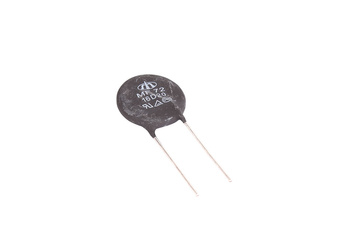

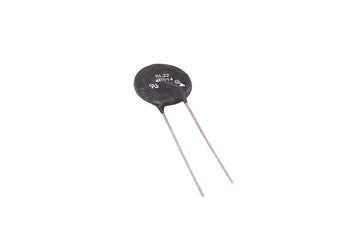

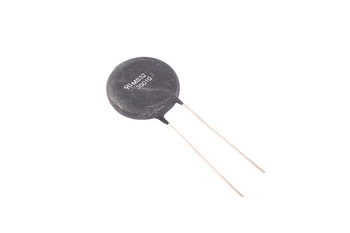

• Termistores NTC limitadores de corriente de arranque (ICL) – amortiguan el pico de corriente al encender fuentes de alimentación y convertidores

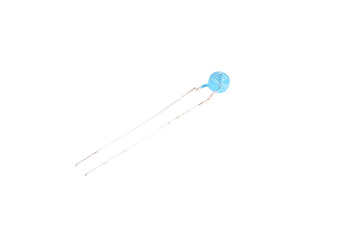

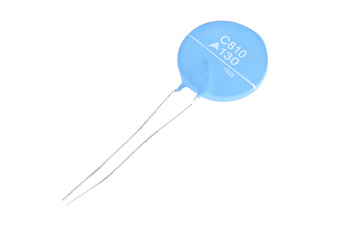

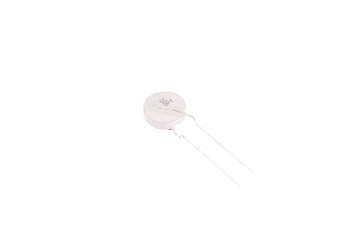

• Termistores PTC de protección – fuerte aumento de la resistencia al superar la temperatura; protección contra sobrecorriente autorrearmable
• Termistores PTC calefactores – elementos calefactores autolimitados, estables y seguros
• Sensores de termistor en carcasa – con cables, en manguito o terminal de cable para montaje sobre bobinados y disipadores
• Termistores SMD y de orificio pasante – versiones de montaje superficial y clásico en placas de circuito impreso

Aplicaciones típicas

• Medición y compensación de temperatura – circuitos de medición, termómetros, reguladores y controladores
• Limitación de la corriente de arranque – fuentes conmutadas, convertidores y cargadores
• Protección de motores y bobinados – monitorización de la temperatura de los bobinados y desconexión por sobrecalentamiento
• Protección contra sobrecorriente – protección de circuito autorrearmable en lugar de fusibles
• Servicio y reparación de la electrónica – sustitución de termistores dañados en fuentes de alimentación y controladores
• Climatización, refrigeración y HVAC – medición y regulación de la temperatura en sistemas de calefacción-refrigeración y de compresor

Parámetros de selección

• Tipo – NTC o PTC; función de medición, limitación de corriente, protección o calefacción
• Resistencia nominal – valor a la temperatura de referencia (normalmente 25 °C)
• Coeficiente B (para NTC) – caracteriza la pendiente de la curva resistencia-temperatura
• Rango de temperatura de servicio – adaptado a las condiciones de la aplicación
• Corriente y potencia máximas – para las versiones ICL y calefactoras
• Tipo de montaje y carcasa – SMD, de orificio pasante o sensor con cables; tolerancia

Oferta de RGB Elektronika

RGB Elektronika suministra termistores – NTC de medición y limitadores de corriente de arranque, PTC de protección y calefactores, así como sensores de termistor en carcasa. Ayudamos a seleccionar el elemento según el tipo, la resistencia nominal, el coeficiente B, el rango de temperatura y el modo de montaje, para garantizar una medición precisa de la temperatura o una protección eficaz en un dispositivo concreto. Suministramos tanto elementos individuales necesarios para reparaciones como cantidades mayores para producción, junto con soporte técnico en la elección de un equivalente.
