Varistores

Varistores – componentes semiconductores de protección contra sobretensiones

Los varistores (VDR – Voltage Dependent Resistor, MOV – Metal Oxide Varistor) son componentes pasivos de semiconductor con característica tensión-corriente no lineal. Su resistencia cae bruscamente cuando se supera la tensión de limitación (Vc), derivando el exceso de energía de la sobretensión a tierra y protegiendo los circuitos electrónicos sensibles de daños. Los varistores son un elemento clave de la protección contra sobretensiones en fuentes de alimentación conmutadas, accionamientos eléctricos, controladores PLC, equipos de telecomunicaciones, instalaciones de automatización industrial y sistemas fotovoltaicos.

Tipos de varistores

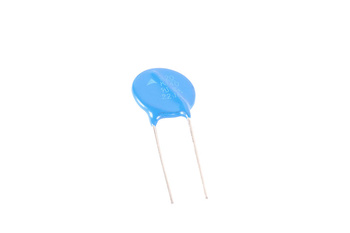

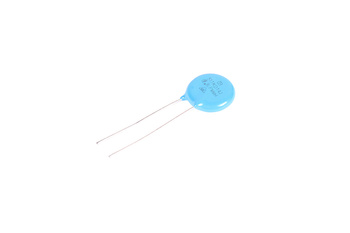

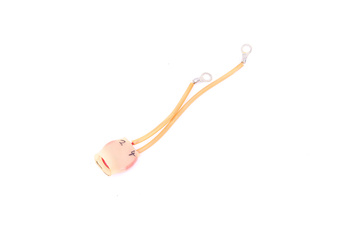

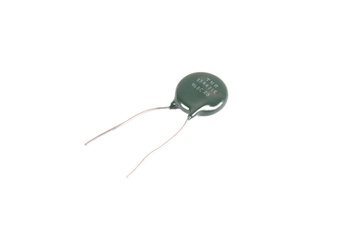

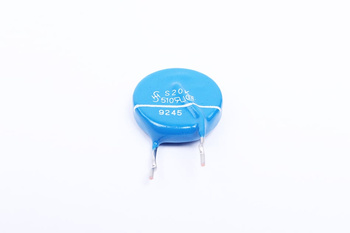

• MOV (Metal Oxide Varistor) – de óxido de zinc (ZnO) con dopantes de óxidos metálicos; tipo más común; tensiones de trabajo 18–1000 V AC/DC; tiempo de respuesta < 25 ns; fabricantes: EPCOS/TDK, Vishay, Littelfuse, Bourns, AVX

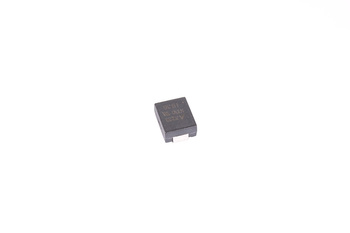

• Varistores SMD (Multilayer Chip Varistors) – varistores multicapa miniatura para montaje superficial; encapsulados 0402, 0603, 0805, 1206, 1812; para protección de líneas de señal, USB, Ethernet, RS-485, puertos I/O PLC

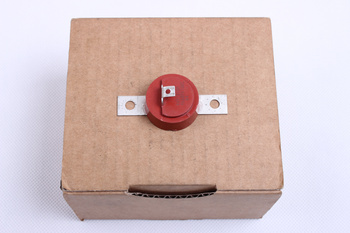

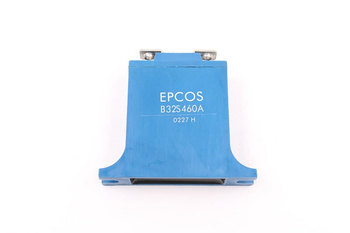

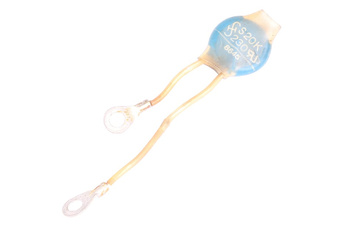

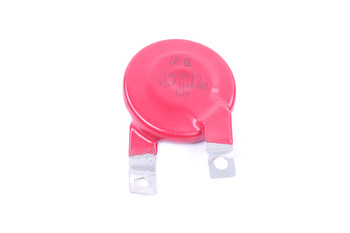

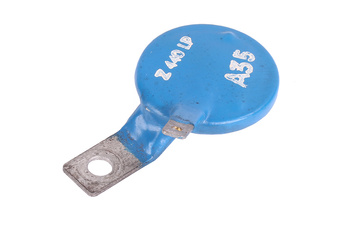

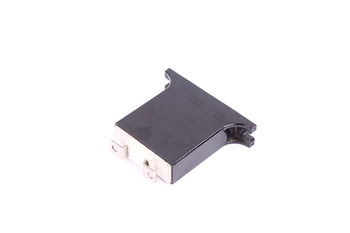

• Varistores de disco para armarios de control – diámetros mayores 10–60 mm; para protección en carriles DIN; montados en zócalos y soportes; para accionamientos AC/DC, transformadores y cuadros de distribución

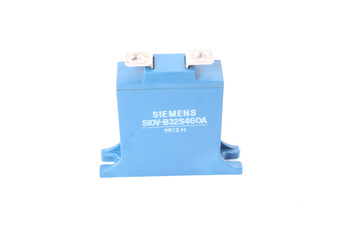

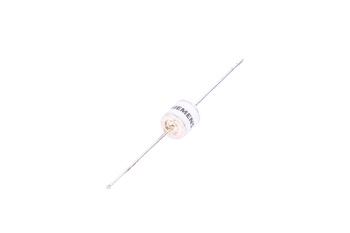

• Varistores de alta energía – para supresión de sobretensiones atmosféricas y de maniobra de alta energía; utilizados en dispositivos de protección contra sobretensiones clase B y C

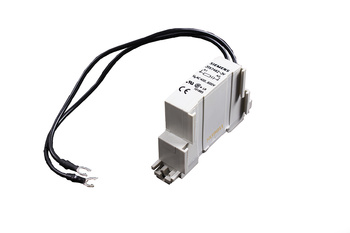

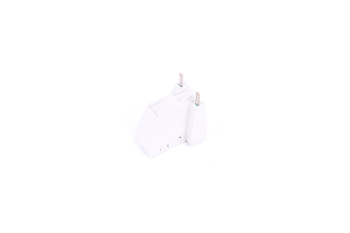

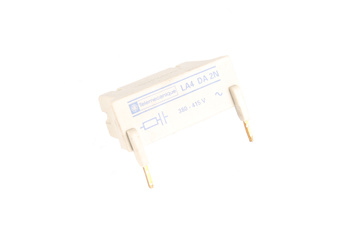

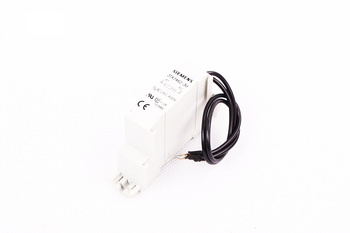

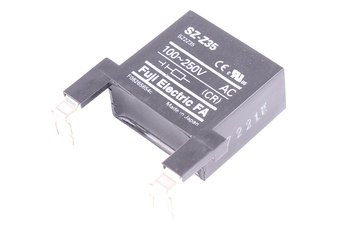

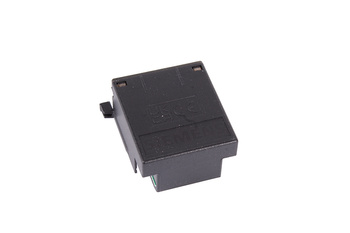

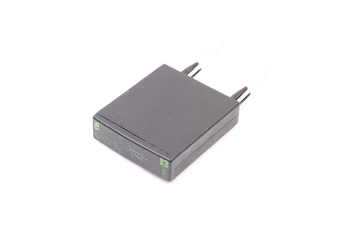

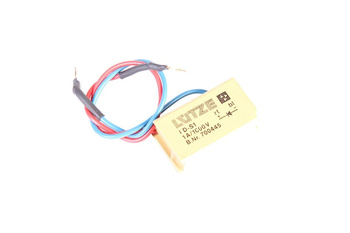

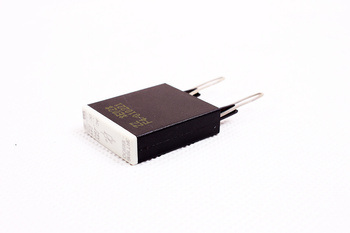

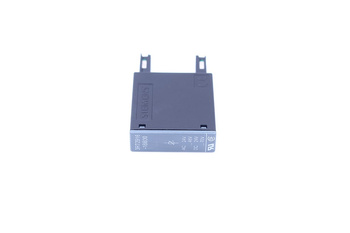

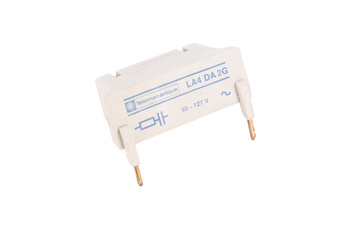

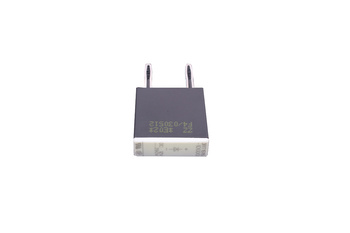

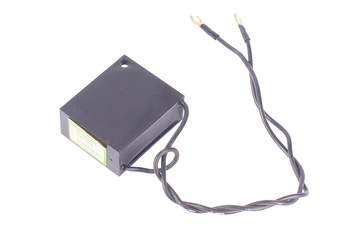

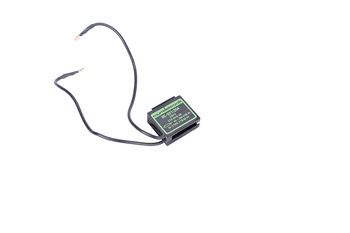

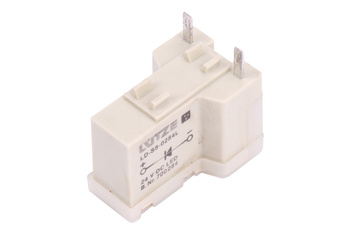

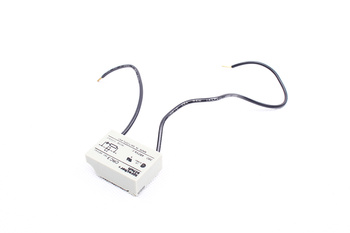

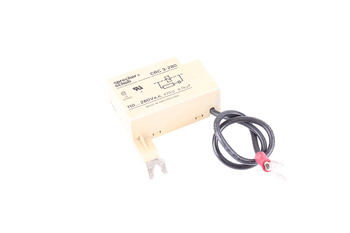

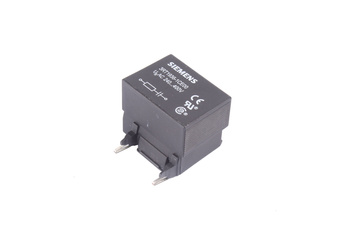

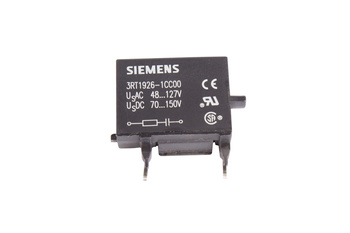

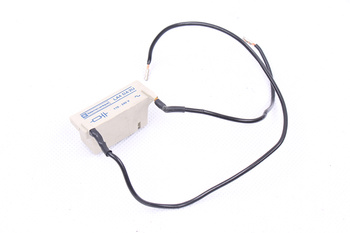

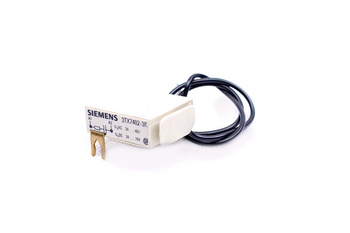

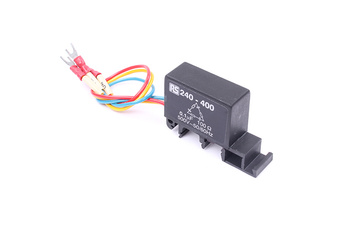

• Módulos de protección con varistores – módulos RC+MOV o MOV+varistor listos para regletas Phoenix Contact, Weidmüller, Wago; protección de entradas/salidas digitales y analógicas de controladores PLC

Parámetros de selección del varistor

• Tensión de trabajo (Vn): tensión nominal del circuito protegido (red 230 V AC → Vn = 275 V; 24 V DC → Vn = 30 V)
• Tensión de limitación (Vc): 1,2–1,5 × Vn – elegida para no reaccionar a los picos normales de tensión
• Absorción de energía: Ws (sobretensión única) y Wc (energía cíclica) – según clase de riesgo
• Tiempo de respuesta: < 25 ns (MOV) – más rápido que fusible y relé
• Corriente de pico no repetible (Ipeak): de 200 A (SMD) a 70 kA (varistores 60 mm)
• Temperatura de funcionamiento: –40…+85 °C (estándar), hasta +125 °C (versiones automotive/industriales)

Aplicaciones

• Protección de fuentes de alimentación conmutadas (SMPS) y SAI/UPS contra sobretensiones de red
• Dispositivos de protección contra sobretensiones (SPD) en cuadros eléctricos clase B, C, D

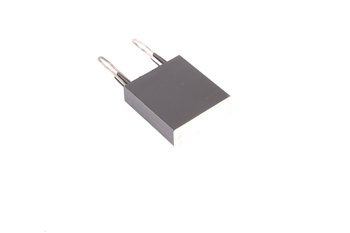

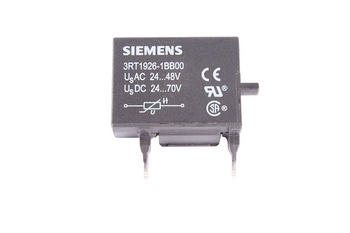

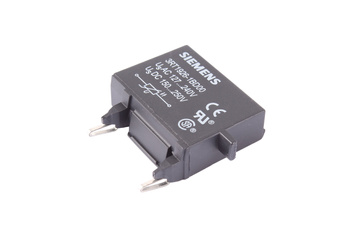

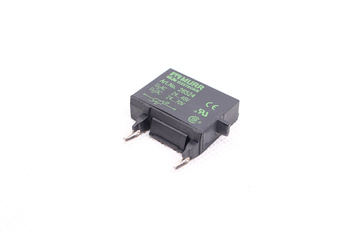

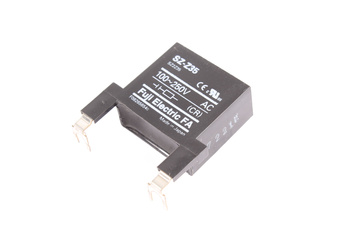

• Supresión de arcos en contactos de relés, bobinas de electroimanes y salidas de transistores
• Protección de entradas/salidas analógicas y digitales PLC contra sobretensiones de líneas de sensores
• Protección de puertos de comunicación: Ethernet, RS-485, CAN, Profibus, USB en sistemas de automatización
• Protección de instalaciones fotovoltaicas – módulos DC y AC contra descargas atmosféricas

Oferta de RGB Elektronika

RGB Elektronika ofrece varistores MOV, varistores SMD y varistores de disco para la protección contra sobretensiones de accionamientos eléctricos, fuentes de alimentación, controladores PLC y sistemas de señal. Disponibles varistores EPCOS/TDK, Vishay, Littelfuse y Bourns en el rango 18–1000 V y módulos de protección listos para carriles DIN. Ofrecemos asistencia en la selección del varistor apropiado según el esquema de la aplicación, la clase de tensión y la energía de absorción requerida.
