Conectores industriales, clavijas y adaptadores – conexiones fiables de señal y potencia

Los conectores industriales constituyen la columna vertebral del cableado en sistemas de automatización, máquinas-herramienta, robótica e instalaciones de campo. Deben resistir vibraciones, choques térmicos, aceite, polvo y humedad manteniendo la integridad de la señal y el grado de protección durante toda la vida de la máquina.

Tipos de conectores industriales disponibles

• Conectores circulares M12 – codificaciones A/B/D/S/T/X; 3–17 pines; sensores PNP/NPN (código A), PROFIBUS (código B), PROFINET/Ethernet (código D); IP67/IP68/IP69K

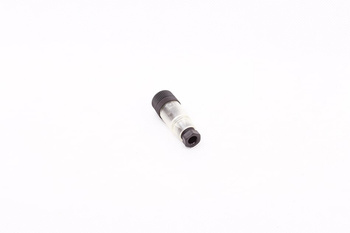

• Conectores circulares M8 – 3/4 pines, codificación A; para sensores y actuadores compactos; IP67; versiones rectas y a 90°

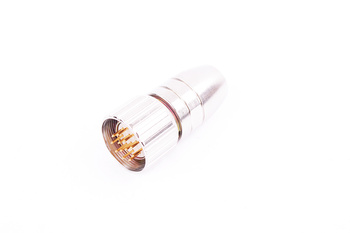

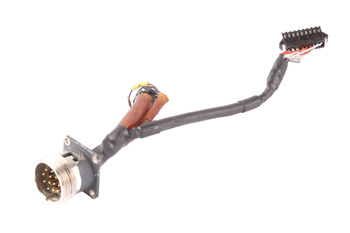

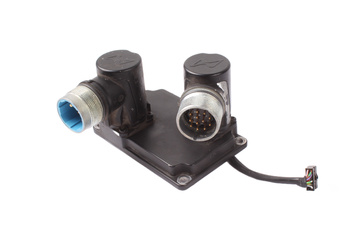

• Conectores circulares M23 – 6/12/17/19 pines; para cables de alimentación y retroalimentación de servomotores; corrientes hasta 40 A; IP67/IP68

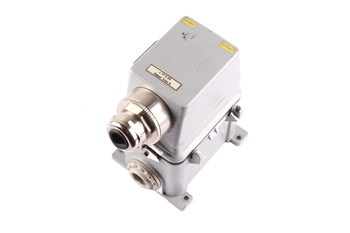

• Conectores rectangulares Han (Harting) – series Han 3A, 6B, 10B, 16B, 24B, E, ES, Q; sistema modular de insertos; hasta 200 A potencia y señales combinadas

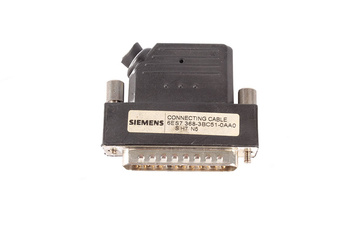

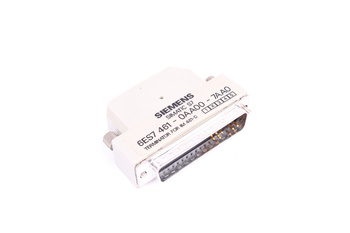

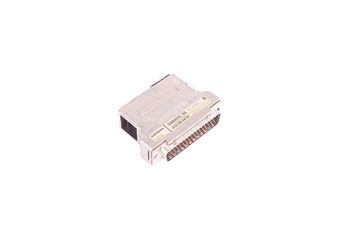

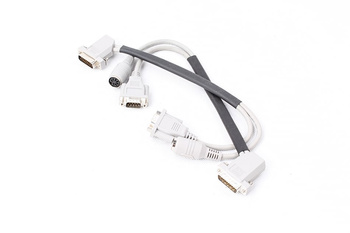

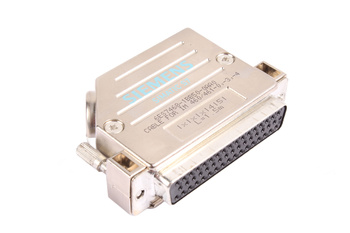

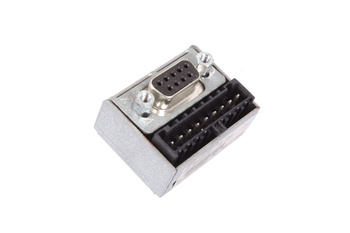

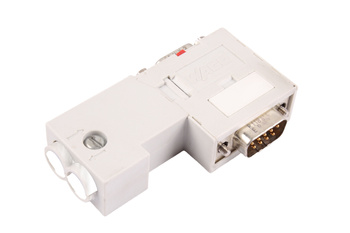

• Conectores D-Sub – números de pines DE-9, DA-15, DB-25, DC-37, DD-50; versiones estándar, alta densidad y apantalladas EMC; con y sin descargadores de sobretensión
• Conectores industriales RJ45 y USB – RJ45 IP67 (M12 D-coded); USB 2.0/3.0 tipo A/B con cuerpo metálico y anillo de bloqueo; versiones de panel
• Conectores de potencia y adaptadores – juegos base/clavija IEC C13/C14/C19/C20; CEE-17 (azul/rojo); acoplamientos para alimentación de cuadros y conexión de aparatos

Parámetros técnicos de selección de conectores

• Corriente y tensión nominales – conectores de señal: 2 A / 60 V (M8); conectores de potencia: hasta 200 A / 1 000 V (inserto Han Power); tener en cuenta el derating
• Grado de protección – IP20 conectores de panel; IP44 para interior húmedo; IP67 para exterior y limpieza; IP68/IP69K para lavado a alta presión
• Mecanismo de bloqueo – bloqueo de tornillo (M12/M23); bayoneta (Han push-pull); cuarto de vuelta (USB industrial); manguitos de alivio de tensión
• Material de contactos – cobre plateado para contactos de señal; estañado o dorado para señales de sensores; aleación de cobre para contactos de potencia
• Número de ciclos de conexión – estándar: 100–500 ciclos; alta fiabilidad: 1 000–5 000 ciclos para cambio frecuente de herramienta; indicado en la hoja de datos
• Homologaciones – UL/cUL, CE; ATEX II 2G/2D para zonas con peligro de explosión; naval DNV-GL; ferroviario EN 45545; alimentario certificado ECOLAB

Aplicaciones de los conectores industriales

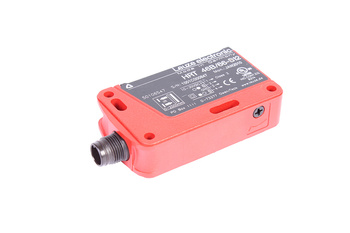

• Cableado de sensores y actuadores – conectores M8/M12 para sensores inductivos, ópticos, encoders, válvulas y presostatos; conexión y desconexión fáciles
• Cambiadores de herramienta de robots – conectores M23 y Han para cambio automático de herramienta; larga vida útil gracias a la técnica de contacto de alta ciclabilidad
• Distribución de potencia en cuadro – insertos Han modulares que combinan potencia (hasta 200 A) y señales de control en un único acoplamiento

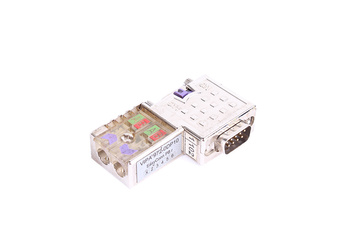

• Fieldbus y Ethernet industrial – PROFINET/EtherCAT M12 D-coded; PROFIBUS M12 B-coded; versiones resistentes a CEM para entornos industriales perturbados
• Test y medición – adaptadores D-Sub y BNC para instrumentos de laboratorio; adaptadores entre estándares industriales y de laboratorio para bancos de prueba

¿Por qué comprar conectores en RGB Elektronika?

• Gama de sistema completa – clavijas, bases, conectores de panel, adaptadores de cable y cajas de derivación – el sistema de conexión completo de un único proveedor
• Todos los estándares principales – Harting Han, Phoenix Contact, Amphenol RADSOK, TE Connectivity CPC en un único surtido
• Soporte técnico – ayuda en la elección de codificación, número de pines y grado de protección; verificación de compatibilidad con el equipo existente
• Entrega rápida – conectores M8/M12/M23 e insertos Han comunes en stock; envío el mismo día para pedidos urgentes

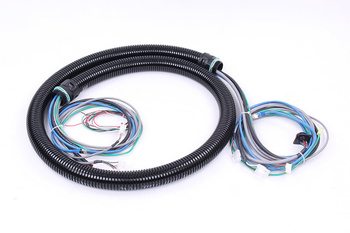

• Mazos de cables fabricados – cables pigtail M8/M12/M23 listos para usar y cables de sensores ensamblados según especificaciones del cliente
