Acoplamientos

Acoplamientos – conectores mecánicos de ejes para accionamientos y encoders

Los acoplamientos son componentes mecánicos de transmisión que conectan dos ejes rotativos y transmiten el par compensando simultáneamente las desalineaciones de los ejes – radiales, angulares y axiales. En la automatización industrial, los acoplamientos son el eslabón esencial que conecta: motor con encoder, servoacionamiento con husillo de bolas, motor paso a paso con reductor y motor eléctrico con máquina de trabajo. La selección correcta del acoplamiento – en términos de par transmitido, rigidez torsional, desalineaciones y requisito de juego cero – influye directamente en la precisión de posicionamiento, la vida útil del encoder y la longevidad de todo el sistema de accionamiento.

Tipos de acoplamientos

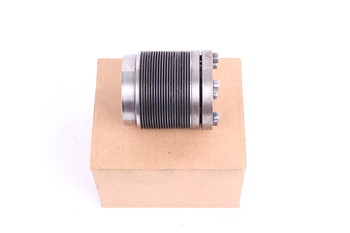

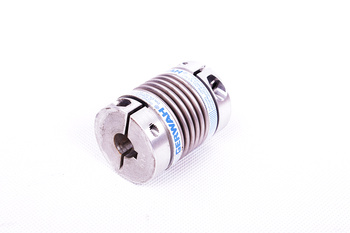

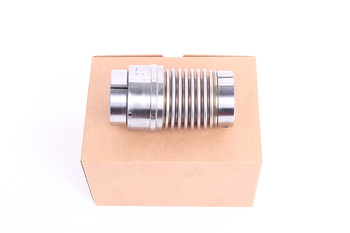

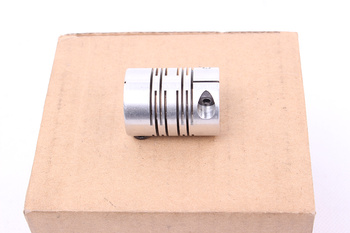

• Acoplamientos de fuelles (bellows couplings) – fuelle metálico de pared delgada; juego cero; alta rigidez torsional; para servoacionamientos de precisión, motores paso a paso y encoders Heidenhain/Renishaw; Ruland, KTR, Huco

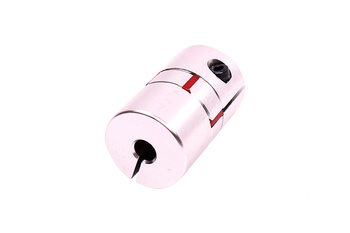

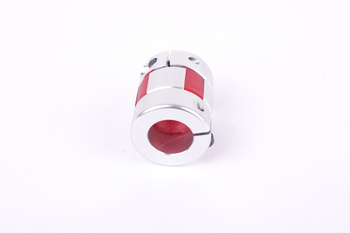

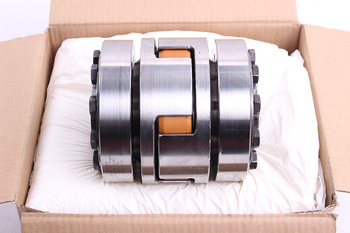

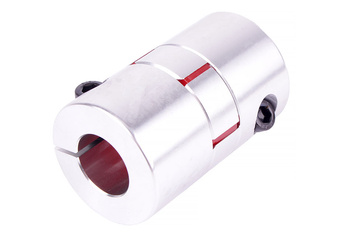

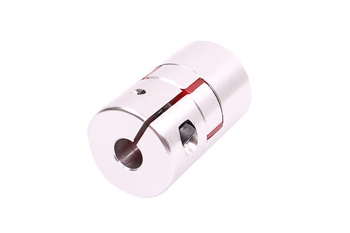

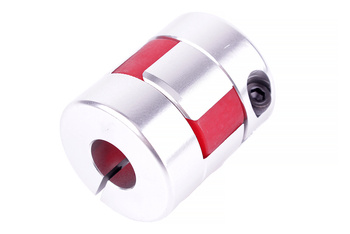

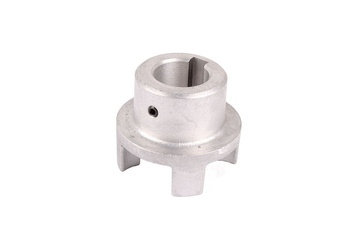

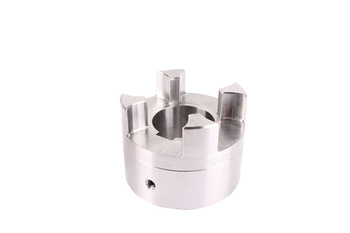

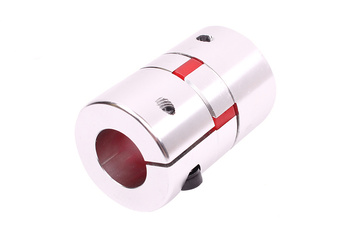

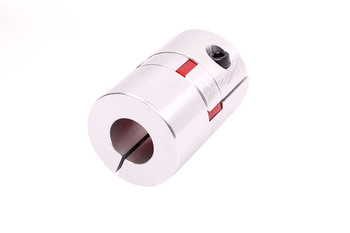

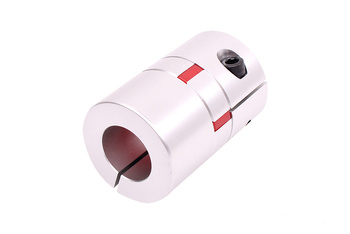

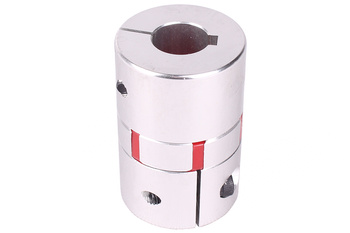

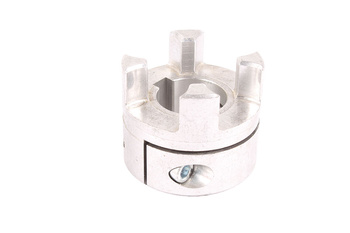

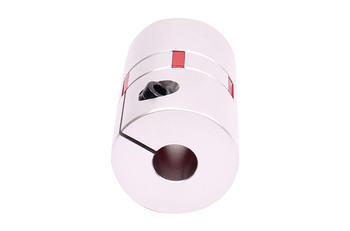

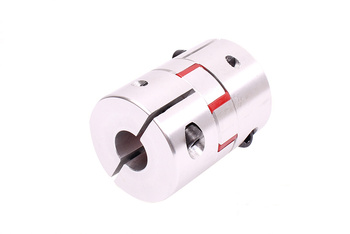

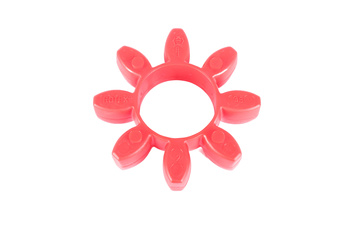

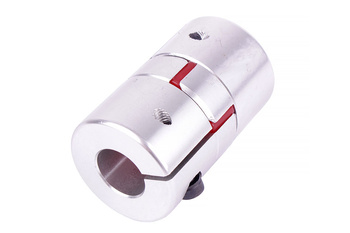

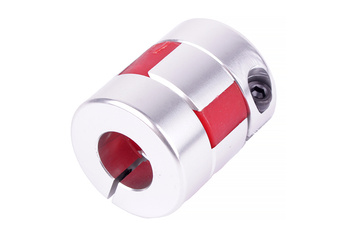

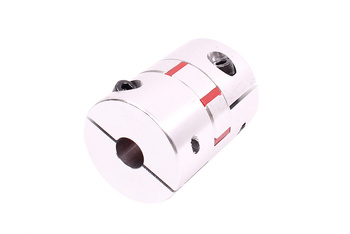

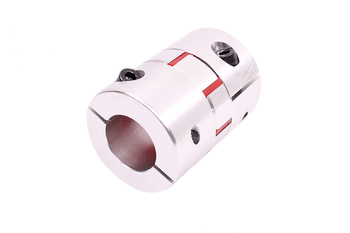

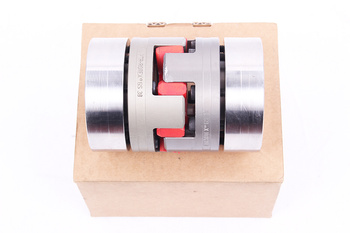

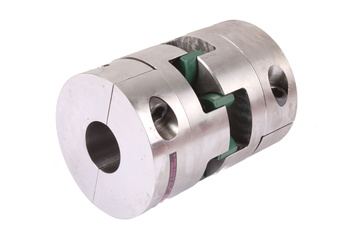

• Acoplamientos de garras elásticas (jaw/spider) – dos cubos metálicos + inserto elastomérico (araña); compensación de desalineación radial y angular; amortiguación de vibraciones; para variadores y motores asíncronos; KTR ROTEX, Ruland, Lovejoy

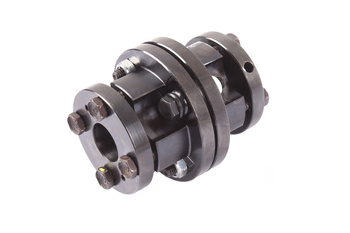

• Acoplamientos de disco/membrana – discos de acero de muelle; alta rigidez torsional; para servoacionamientos rápidos y husillos CNC; KTR, Lovejoy, Jakob
• Acoplamientos Oldham – construcción en tres piezas con disco central flotante; compensa gran desalineación radial; juego cero (versión metálica); para husillos de bolas y accionamientos lineales
• Acoplamientos rígidos – una o dos piezas con abrazadera; sin compensación de desalineación – requiere alineación perfecta; para encoders y resolvers en ejes perfectamente alineados
• Acoplamientos miniatura para encoders – diámetro de agujero pequeño 3–20 mm; fuelles o elastómero; montaje de encoder en eje del motor sin transferir fuerzas radiales al eje del encoder

Criterios de selección

• Par nominal (Nm) y par de pico – incluyendo factor dinámico y sobrecargas
• Velocidad máxima (rpm) – depende del diámetro y tipo de acoplamiento
• Desalineación radial, angular y axial a compensar (mm/°)
• Juego cero – necesario en movimiento alternativo (servo, CNC, husillo de bolas)
• Tamaños de agujero de ambos ejes – métrico o en pulgadas, con o sin chavetero
• Material: aluminio (estándar), acero inoxidable (ambientes corrosivos), Inox (aplicaciones higiénicas)

Oferta de RGB Elektronika

RGB Elektronika ofrece acoplamientos de fuelles, de garras, de disco, Oldham y rígidos para servoacionamientos, encoders, motores paso a paso y máquinas CNC. Disponibles acoplamientos KTR ROTEX, Ruland, acoplamientos para encoders Heidenhain y Renishaw, y acoplamientos elásticos para variadores. Seleccionamos acoplamientos según las dimensiones de los ejes, el par requerido, la clase de precisión y las condiciones de trabajo.
