Sensores de proximidad

Sensores de proximidad – detección sin contacto fiable de objetos en automatización

Los sensores de proximidad son componentes de automatización industrial para la detección sin contacto de la presencia, posición y número de objetos. A diferencia de los sensores mecánicos, no requieren contacto físico con el elemento detectado, lo que elimina el desgaste mecánico y garantiza una vida útil de millones de ciclos. RGB Elektronika ofrece sensores de proximidad inductivos, capacitivos, ultrasónicos y magnéticos de los principales fabricantes, disponibles en carcasas cilíndricas estándar (M8, M12, M18, M30) y rectangulares, con salidas PNP/NPN, IO-Link y analógicas.

Los sensores de proximidad operan de forma fiable en condiciones difíciles: alta polución de polvo, aceites hidráulicos y emulsiones, golpes y vibraciones mecánicas hasta 55 Hz/1 mm. Grados de protección IP67–IP69K. Rango de temperatura –40°C a +85°C (estándar) o hasta +250°C (versiones de alta temperatura). Versiones disponibles con certificaciones ATEX para zonas expuestas a gases y polvos explosivos.

Tipos de sensores de proximidad y sus propiedades

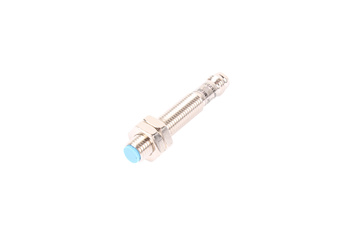

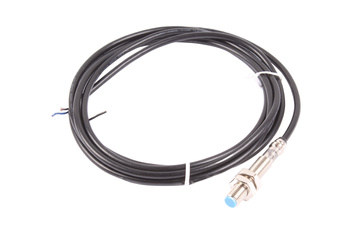

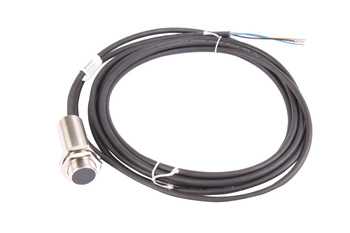

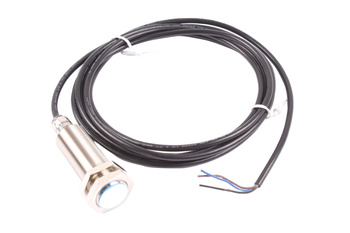

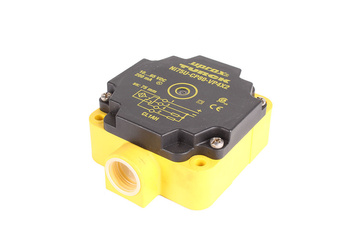

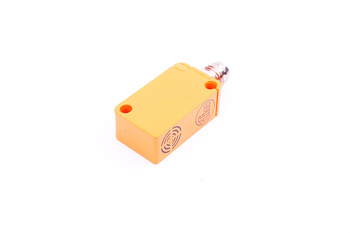

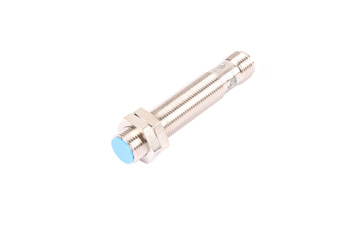

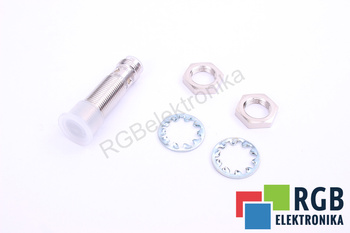

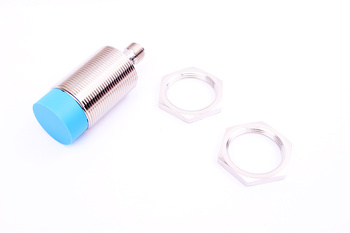

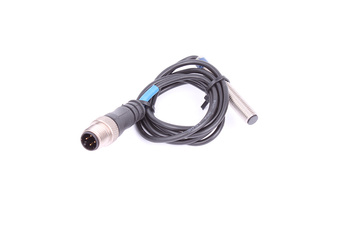

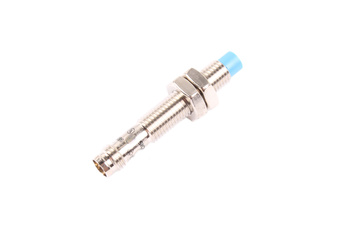

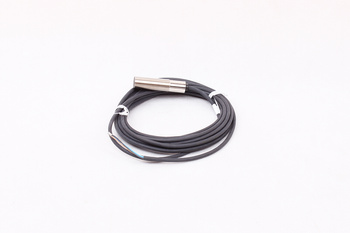

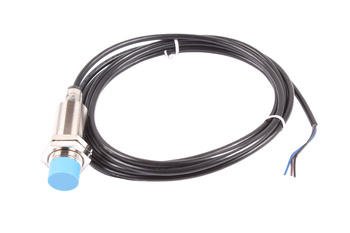

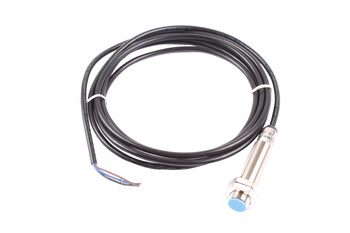

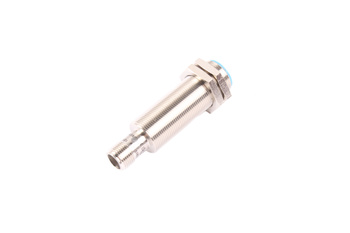

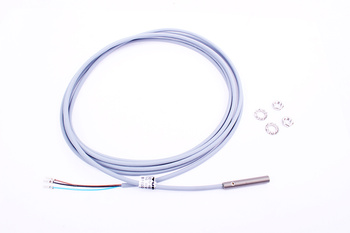

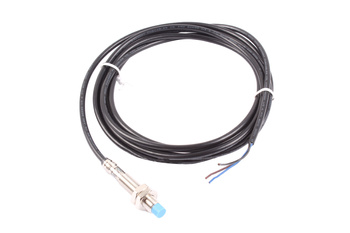

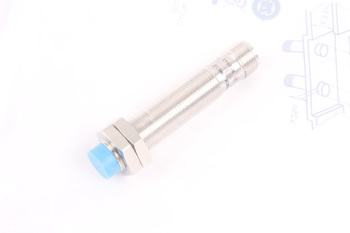

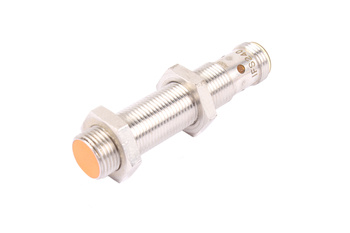

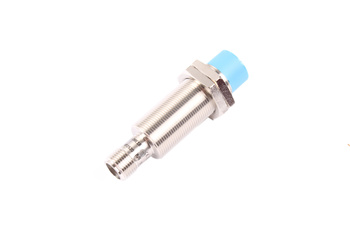

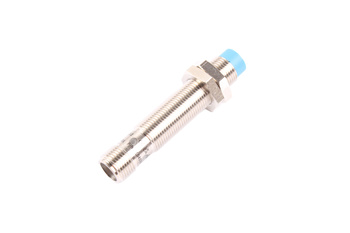

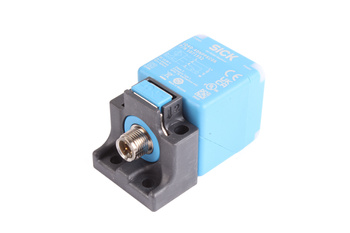

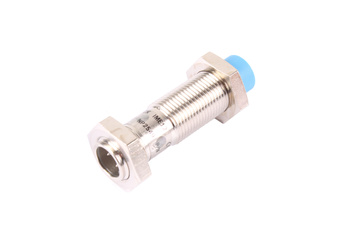

• Sensores de proximidad inductivos – detectan exclusivamente objetos metálicos. Alcance de detección 0,8–40 mm según tamaño y material (acero, aluminio, latón – factor de corrección). Frecuencia de conmutación hasta 5 kHz. Carcasas: M8, M12, M18, M30; rectangulares; versiones enrasadas (flush) y no enrasadas (non-flush, mayor alcance). Estándar en entornos metálicos: máquinas herramienta, prensas, robots.

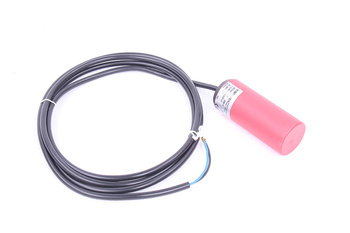

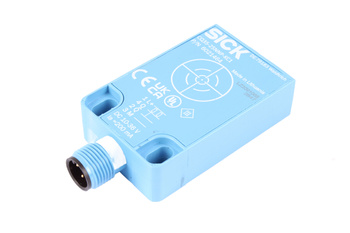

• Sensores de proximidad capacitivos – detectan metales y no metales (madera, materiales plásticos, líquidos, granulados). Alcance 2–30 mm, con ajuste de sensibilidad por potenciómetro. Utilizados para detección de nivel de líquido a través de la pared del depósito (plástico, vidrio), presencia de plásticos en cinta, productos alimentarios en embalajes de cartón.

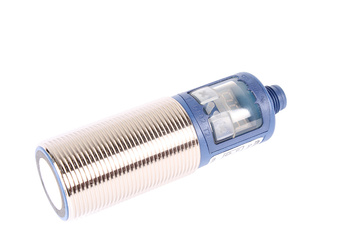

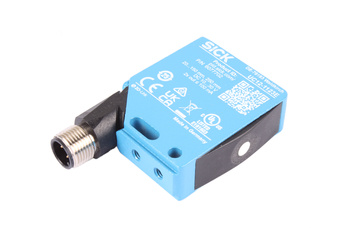

• Sensores de proximidad ultrasónicos – detección sin contacto a distancias 20 mm – 8 m, independiente del material y el color. Sensibles a espuma, polvos y superficies en ángulo. Modelos con salida analógica (4–20 mA, 0–10 V) para medición continua de distancia. Utilizados para medición de nivel, anchura de zanjas y detección de objetos transparentes.

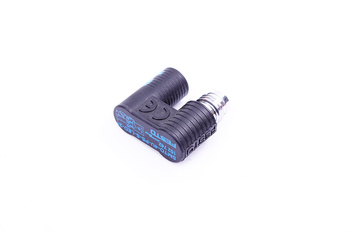

• Sensores de proximidad magnéticos (Reed y Hall) – reaccionan exclusivamente al campo magnético. Para detección de posición del émbolo de cilindros neumáticos a través de la pared del cilindro, apertura/cierre de puertas y compuertas. No es necesario el montaje frente a un disco ferromagnético.
• Sensores de proximidad de alta temperatura – versiones inductivas adaptadas para trabajo a 200–250°C directamente junto a hornos de temple, moldes de inyección y cilindros metalúrgicos. Carcasas especiales de cerámica o acero AISI 310.
• Sensores ATEX – certificados para zonas expuestas a gases o polvos: II 1G/2G (gases) y II 1D/2D (polvos). Carcasas de acero inoxidable, sin chispas internas. Para refinerías, cámaras frigoríficas de amoníaco, panaderías.

Aplicaciones de los sensores de proximidad

• Máquinas CNC y mecanizado – detección de herramienta (presencia, rotura), posición de husillo, referencia de eje, protección contra colisión portapieza–pieza mecanizada.
• Robótica industrial – control de presencia y orientación de piezas en los grippers, detección de puntos de referencia, seguridad de articulación.
• Líneas de montaje y envasado – conteo de productos, control de presencia, detección de posiciones incorrectas de componentes antes de soldadura o pegado.
• Prensas e inyección de plásticos – control del cierre del molde, detección de expulsión de pieza, bloqueo del ciclo en ausencia de pieza.
• Sistemas de transporte y cintas transportadoras – detección de palets, cajas-palet, presencia en sensores que conmutan la puerta de clasificación o el deflector.
• Automatización de edificios y aparcamientos – sensores capacitivos de proximidad para detección de vehículos por infrarrojos y ultrasonidos, inductivos para lazos inductivos en el pavimento.

Directrices para la selección de un sensor de proximidad

• Material del objeto detectado – metal ferromagnético: sensor inductivo; metal no magnético o material plástico: capacitivo o ultrasónico; imán externo: sensor magnético
• Alcance de detección requerido – tener en cuenta las tolerancias de montaje ±20%; usar un sensor con alcance nominal 1,5–2× el alcance requerido
• Entorno – IP67 estándar; IP69K para aplicaciones con limpieza a alta presión; ATEX para zona Ex; versión HT para temperaturas superiores a 100°C
• Salida de señal – PNP (más en salida, estándar Europa) o NPN (menos, Asia); IO-Link para diagnóstico y configuración remota de parámetros
