Cintas de conexión

Cintas de conexión – cables planos de señal y alimentación para equipos industriales

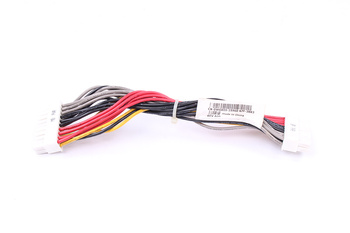

Las cintas de conexión (flat cables, ribbon cables) son cables multiconductor con estructura plana y flexible utilizados para transmitir señales de control, datos y tensiones de alimentación en el interior de equipos industriales, máquinas CNC, paneles HMI, accionamientos eléctricos y ordenadores industriales. Su compacta construcción multiconductor permite el tendido paralelo de muchas conexiones en espacios con dimensiones reducidas, manteniendo bajo peso y alta flexibilidad. Son un elemento estándar del cableado interno en los controladores Siemens, Fanuc, Mitsubishi, Heidenhain, Beckhoff y BOSCH Rexroth.

Tipos de cintas de conexión

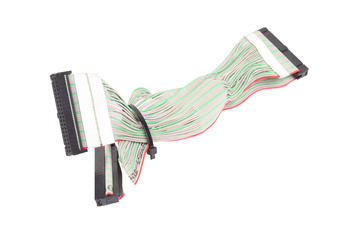

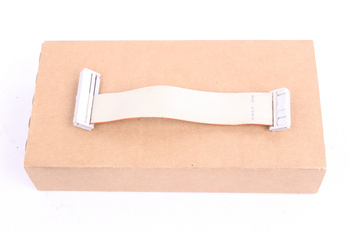

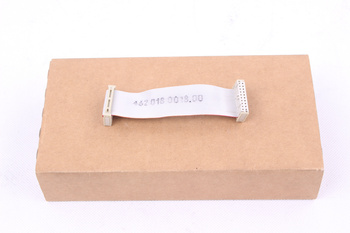

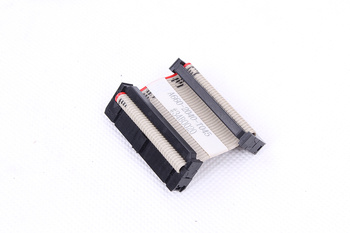

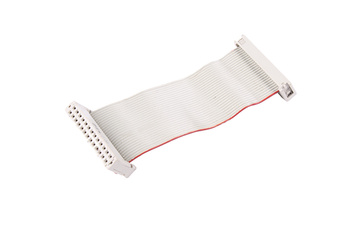

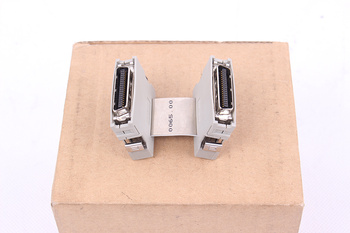

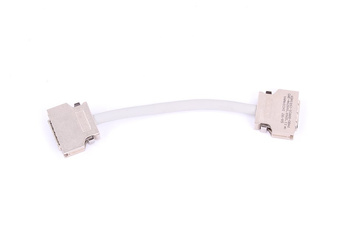

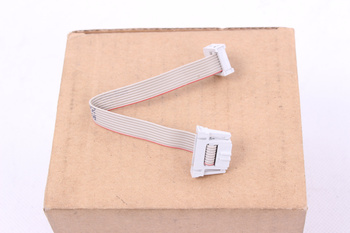

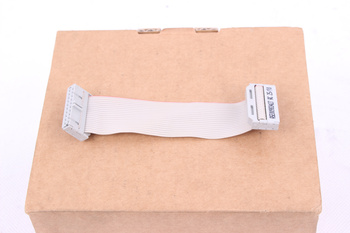

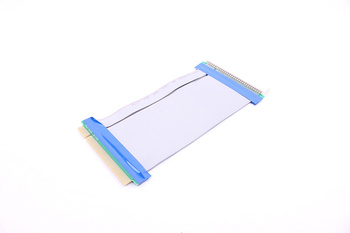

• Cintas IDC (Insulation Displacement Connector) – cables planos multiconductor con conectores IDC; paso 1,27 mm o 2,54 mm; 10–64 conductores; para interfaces paralelas, buses internos CNC y placas base IPC

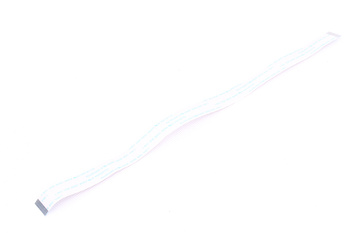

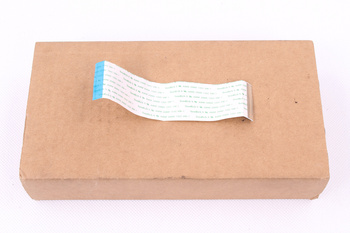

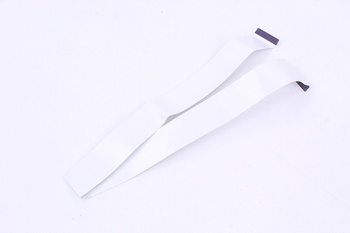

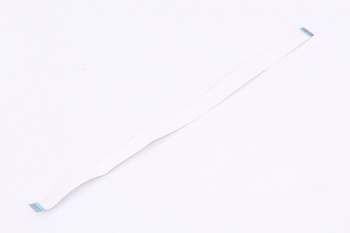

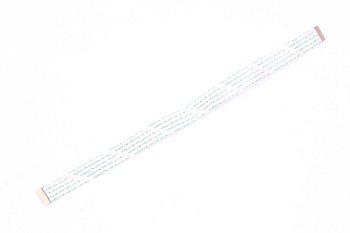

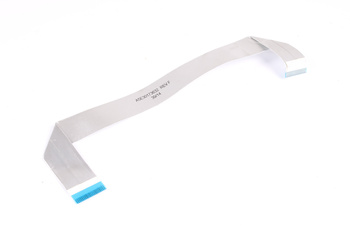

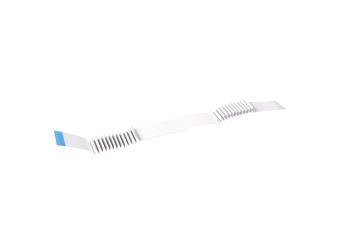

• Cintas FFC (Flexible Flat Cable) – ultra-finas, laminadas; paso de contacto 0,5–2,54 mm; para conectores ZIF/LIF en PCB en paneles HMI, controladores PLC y accionamientos; tipo A (mismo lado) y tipo B (lados opuestos)

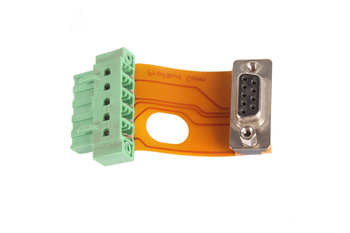

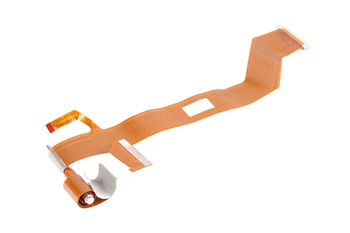

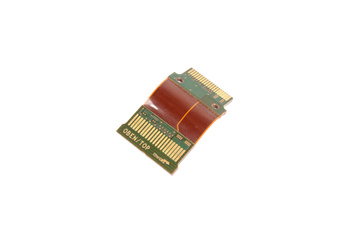

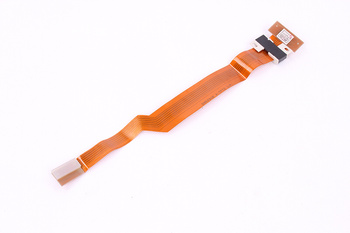

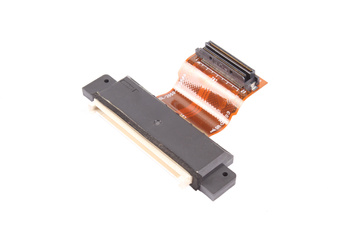

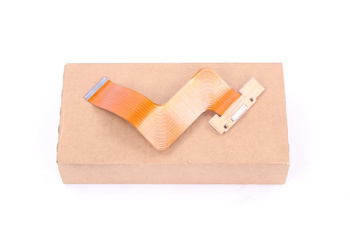

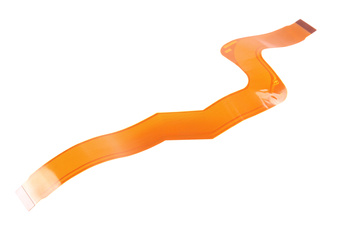

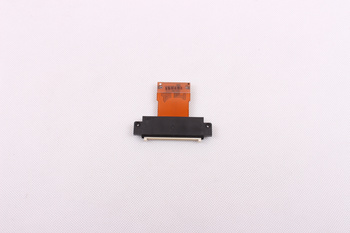

• Cintas FPC (Flexible Printed Circuit) – circuitos impresos sobre sustrato Kapton/poliimida; para conexiones multitraza complejas en dispositivos con espacio limitado; mayor durabilidad mecánica que FFC

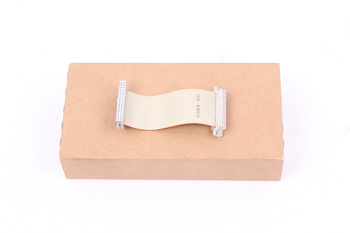

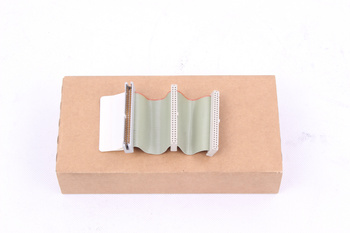

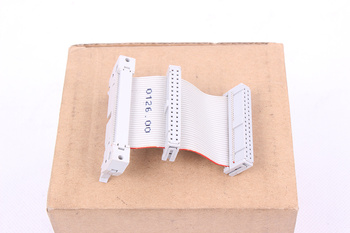

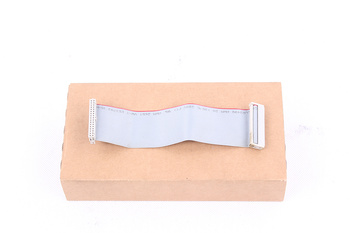

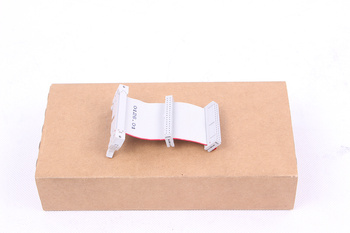

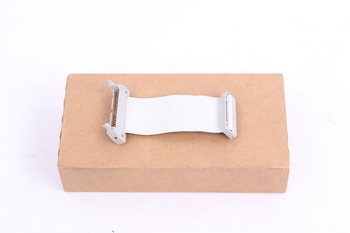

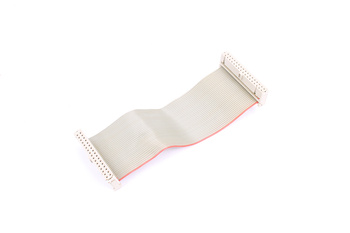

• Cintas para disqueteras y unidades de almacenamiento – 34 pines (FDD), 40 pines (IDE/ATA), 50/68 pines (SCSI); para el mantenimiento de ordenadores industriales y sistemas CNC más antiguos Siemens 840D, Fanuc 0-Series

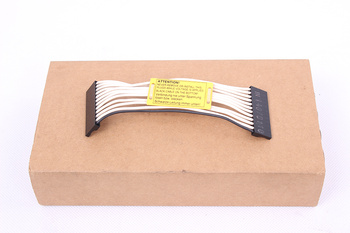

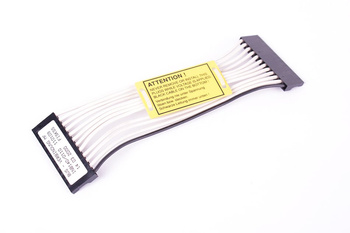

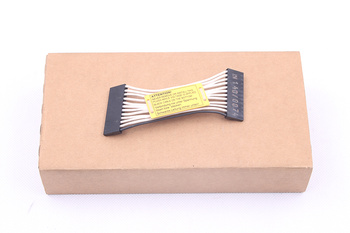

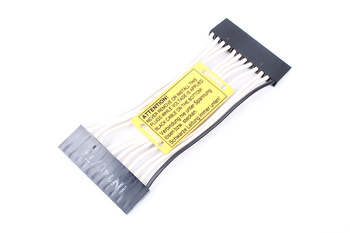

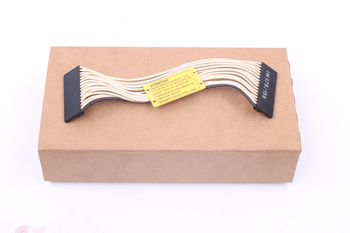

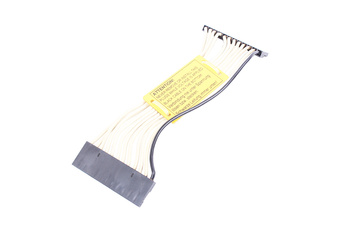

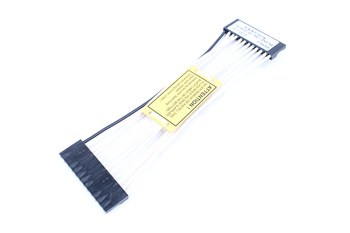

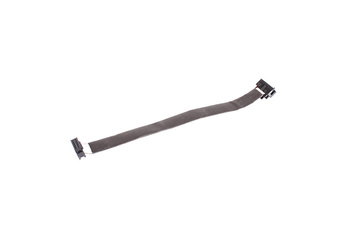

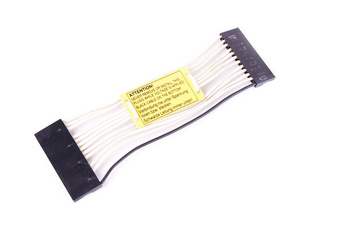

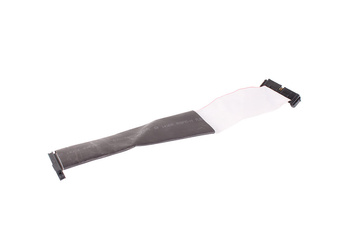

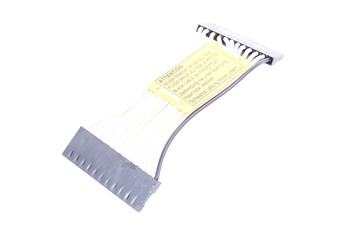

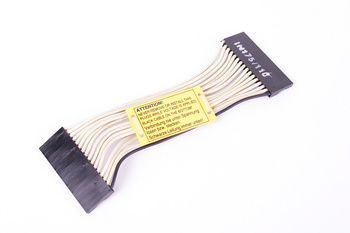

• Cintas de señal para accionamientos eléctricos – cables planos multiconductor para conexiones internas en servoacionamientos e inversores; transmisión de señales de control, diagnóstico y comunicación entre tarjetas de control
• Cintas apantalladas EMC – con lámina de aluminio y trenza; para aplicaciones que requieren protección contra interferencias electromagnéticas; sistemas de medida, encoders absolutos, interfaces Profibus/EtherCAT

Parámetros técnicos

• Paso (pitch): 0,5 / 1,0 / 1,27 / 2,0 / 2,54 mm
• Número de conductores: 6–80 (según aplicación)
• Material del conductor: cobre electrolítico estañado o dorado
• Aislamiento: PVC, PET, poliimida (Kapton) – de –40 a +105 °C
• Tensión de trabajo: hasta 300 V, corrientes hasta 1 A por conductor
• Tipo de conector: IDC, ZIF, LIF, pin combo; disponible con conectores o como cinta en bruto

Aplicaciones

• Servicio y sustitución de cintas dañadas en accionamientos Siemens SINAMICS, Fanuc, Mitsubishi, ABB
• Actualización de ordenadores industriales IPC – sustitución de cintas IDE/FDD/SCSI
• Conexiones internas en paneles HMI, pantallas y pantallas táctiles de operador
• Cableado de tarjetas de expansión en controladores CNC y módulos de E/S PLC
• Sistemas de medida y encoders – cintas para tarjetas de interfaz Heidenhain, Renishaw

Oferta de RGB Elektronika

RGB Elektronika suministra cintas de conexión IDC, FFC y FPC para el mantenimiento y modernización de máquinas CNC, accionamientos eléctricos y ordenadores industriales. Disponibles cintas FDD de 34 pines, IDE de 40 pines, SCSI de 50/68 pines, cintas FFC para paneles HMI y controladores PLC, y cables planos especiales para accionamientos Siemens, Fanuc y Mitsubishi. Seleccionamos cintas según las especificaciones del equipo o la fotografía del cable dañado.
