Rodamientos de rodillos cónicos

Rodamientos de rodillos cónicos – soporte de cargas axiales y radiales

Los rodamientos de rodillos cónicos son unidades de rodadura diseñadas para soportar simultáneamente elevadas cargas radiales y cargas axiales que actúan en una sola dirección. La característica geometría cónica de las pistas del anillo interior, del anillo exterior y de los rodillos hace que las líneas de presión converjan en un punto común sobre el eje del árbol, lo que garantiza una rodadura pura y una elevada rigidez del conjunto. Su diseño desmontable – un anillo exterior separado (copa) y un conjunto interior (cono con jaula y rodillos) – simplifica el montaje y el ajuste del juego. En RGB Elektronika encontrará rodamientos de rodillos cónicos de una y dos hileras de fabricantes de prestigio como Timken, SKF, FAG y NSK, destinados a reductores, cubos de rueda, maquinaria de construcción y agrícola, así como husillos de máquinas herramienta.

Diseño y principio de funcionamiento

• Pistas y rodillos cónicos – geometría en la que los vértices de los conos de las pistas y de los elementos rodantes se encuentran en el eje del rodamiento, garantizando una rodadura sin deslizamiento

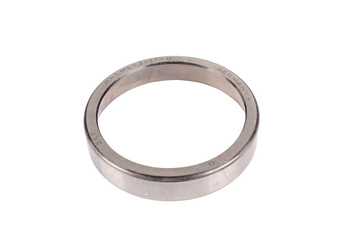

• Anillo exterior desmontable – la copa se monta por separado del cono, lo que simplifica la instalación en cubos y alojamientos y agiliza la sustitución
• Ángulo de contacto 10°–30° – cuanto mayor es el ángulo, mayor es la capacidad de carga axial; series típicas 302xx, 303xx, 320xx y 322xx
• Jaula de guía de rodillos – de acero estampado o latón mecanizado, mantiene una separación uniforme y la guía correcta de los elementos rodantes
• Capacidad axial unidireccional – un solo rodamiento soporta la fuerza axial en una dirección, por lo que suelen montarse por pares en disposición opuesta

Tipos y configuraciones de montaje

• Rodamientos de una hilera – los más habituales, montados por pares; el juego se ajusta mediante separador o tuerca, series métricas y en pulgadas
• Rodamientos de dos hileras (TDO/TDI) – soportan cargas axiales en ambas direcciones, suministrados con el juego ajustado de fábrica
• Disposición «O» (espalda con espalda) – gran separación de los puntos de apoyo y elevada rigidez al vuelco, típica de los cubos de rueda
• Disposición «X» (cara con cara) – separación menor, usada cuando las cargas de vuelco son bajas y el árbol se dilata térmicamente
• Juegos emparejados (matched sets) – pares con tolerancia seleccionada para una precarga repetible en reductores y husillos

Parámetros y materiales

• Acero de rodamiento 100Cr6 (AISI 52100) – templado a 58–64 HRC, con alta capacidad de carga y resistencia a la fatiga de contacto
• Rango de temperatura -30°C a +120°C – versiones estabilizadas térmicamente para funcionamiento por encima de +150°C en apoyos calientes
• Clases de precisión P0–P5 según ISO 492 / DIN 620 – elegidas en función de la precisión requerida y la velocidad de giro
• Juntas y lubricación – versiones abiertas para lubricación con aceite o grasa y versiones estancas para entornos con polvo y humedad

Aplicaciones industriales

• Automoción y vehículos pesados – cubos de rueda, ejes motrices y cajas de cambios, donde se producen cargas elevadas y golpes
• Reductores y cajas de cambios – árboles dentados que soportan simultáneamente fuerzas radiales y axiales del engrane cónico
• Maquinaria de construcción y agrícola – excavadoras, cargadoras y cosechadoras; resistencia a las cargas de impacto y a la contaminación
• Máquinas herramienta y husillos – sistemas de precisión con precarga ajustable para elevada rigidez y precisión de mecanizado

¿Por qué pedir rodamientos de rodillos cónicos en RGB Elektronika?

• Productos originales Timken, SKF, FAG y NSK – garantía completa del fabricante y certificados de calidad ISO 9001
• Amplia gama de tamaños – series métricas y en pulgadas, diámetros de agujero desde una docena hasta varios cientos de milímetros
• Asesoramiento técnico – ayuda en la elección del ángulo de contacto, el juego y la configuración de montaje para su aplicación
• Envío rápido – pedidos gestionados en 24–48 horas, con opción de entrega urgente
• Documentación y soporte – hojas de datos, capacidades de carga C/C0 y recomendaciones de montaje
