Bobinas, inductores

Bobinas e inductores – filtrado, supresión y almacenamiento de energía en circuitos eléctricos

Las bobinas e inductores son componentes inductivos pasivos utilizados en circuitos de alimentación, filtrado, protección y electrónica de potencia. Sus funciones principales son limitar las corrientes de irrupción, suprimir las interferencias electromagnéticas (EMI), conformar la respuesta en frecuencia de los filtros LC/LCL y almacenar energía en convertidores DC/DC e inversores. En RGB Elektronika encontrará inductores de red, inductores de salida, bobinas SMD/THT, inductores en carril DIN, transformadores inductivos e inductores para variadores VFD de fabricantes como Schaffner, Würth Elektronik, TDK-Lambda, Epcos/TDK, Bourns y Murata.

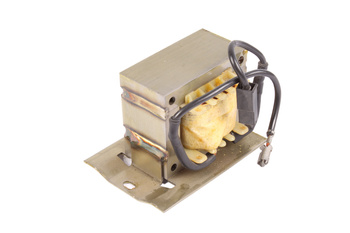

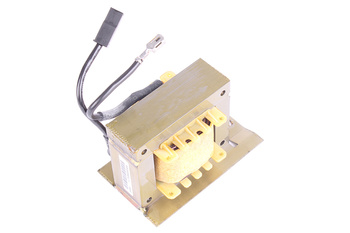

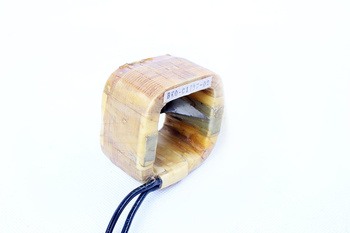

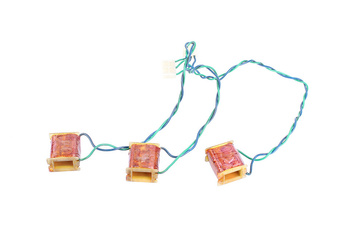

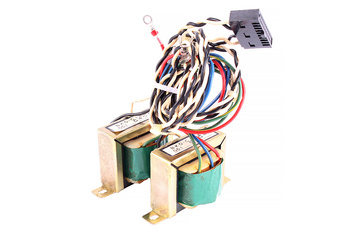

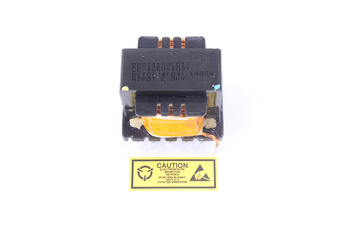

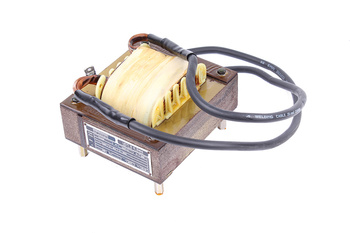

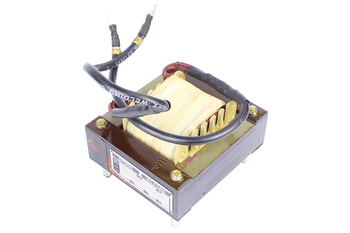

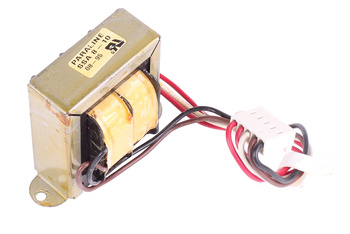

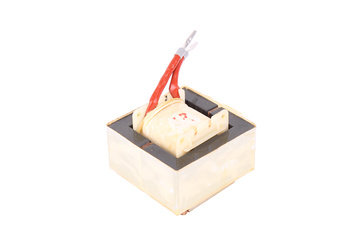

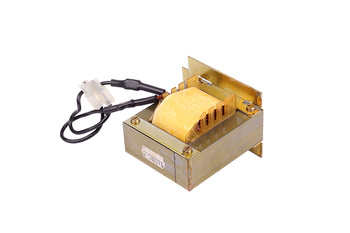

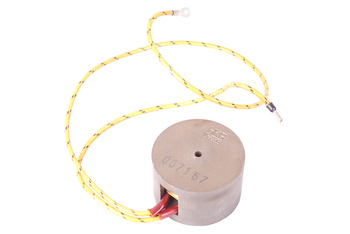

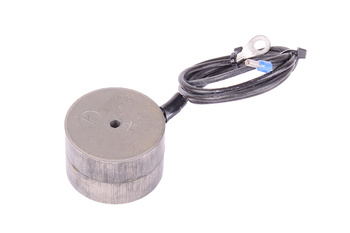

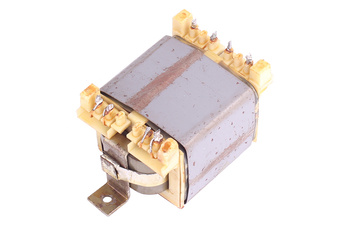

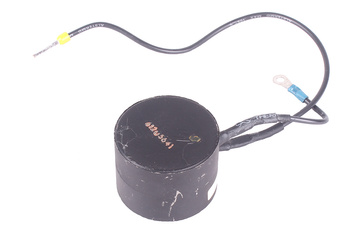

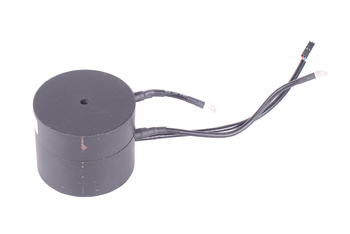

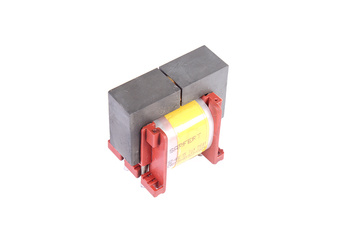

Tipos de inductores y bobinas disponibles

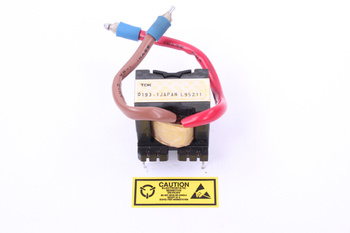

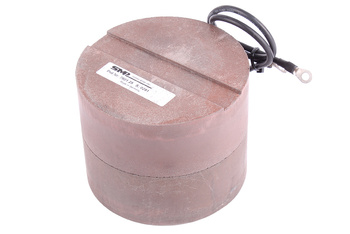

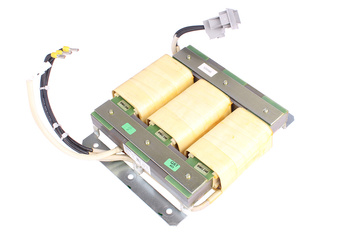

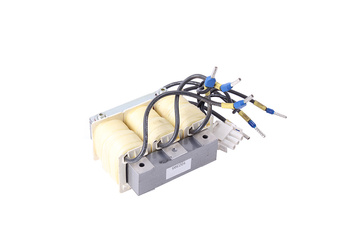

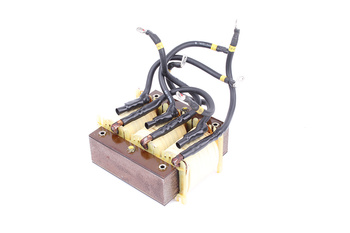

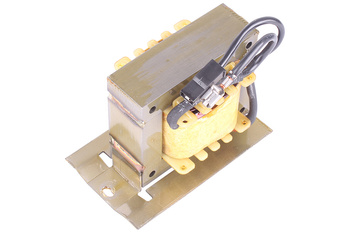

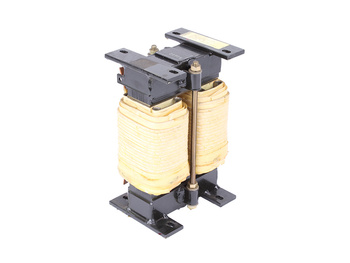

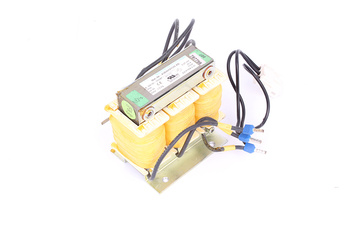

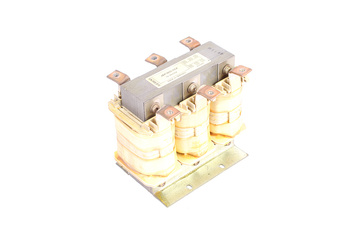

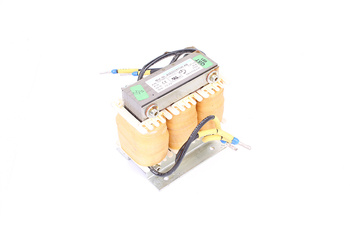

• Inductores de red (lado de entrada) – trifásicos 3–100 A, 230/400/690 V; limitación de armónicos de corriente, protección del inversor
• Inductores de salida (motor/du/dt) – limitación de la tasa de subida de tensión (du/dt); protección del aislamiento del motor, cables hasta 100 m
• Inductores DC (lado bus de CC) – reducción del rizado de corriente en el bus DC del inversor, mejora del factor THD

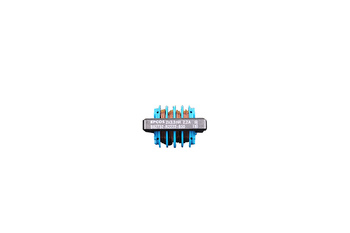

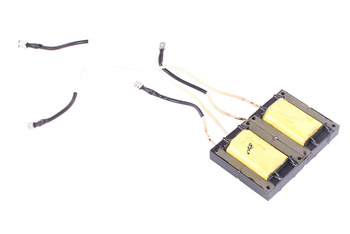

• Inductores para filtros EMC clase A/B – certificados EN 61800-3 y EN 55011; atenuación MC/MD, para instalación en armarios
• Inductores en carril DIN (PCB/barra de montaje) – inductancia 100 µH–10 mH, corriente DC 0,5–50 A; para fuentes conmutadas y convertidores

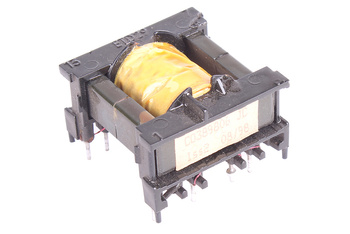

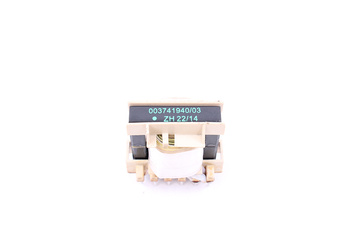

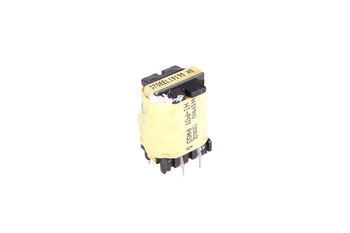

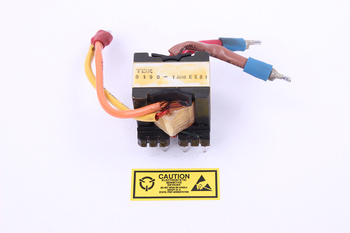

• Bobinas SMD/THT (para PCB) – encapsulados 0402–2220, series de inductores de potencia (1–2200 µH), ferrita y toroidales

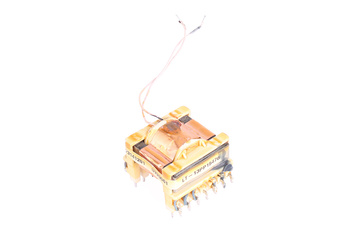

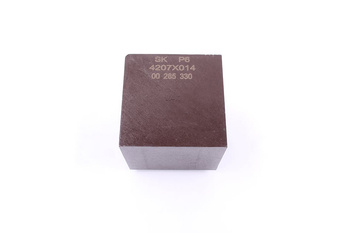

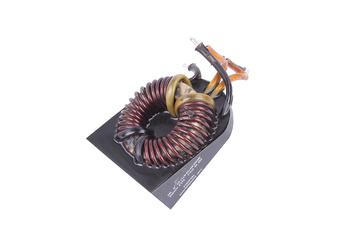

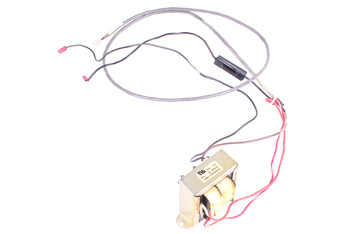

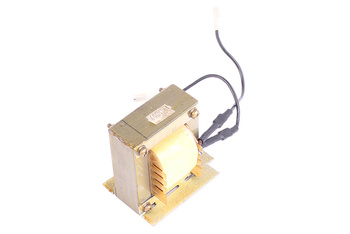

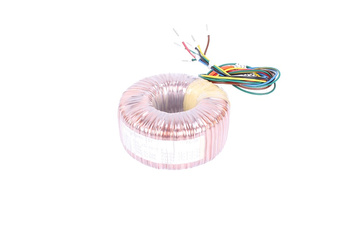

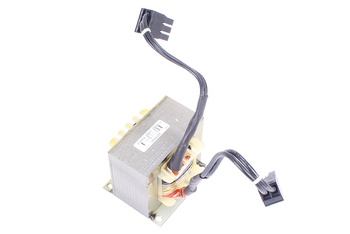

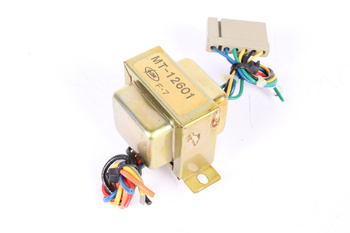

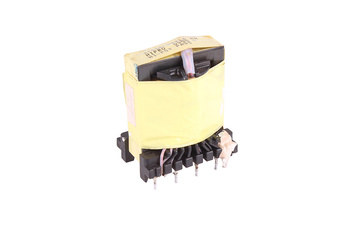

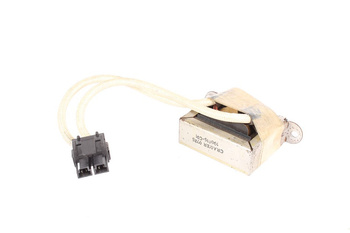

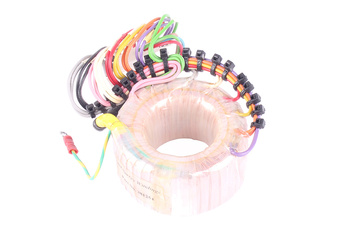

• Inductores toroidales – núcleo de ferrita o nanocristalino; bajas pérdidas a altas frecuencias, EMI <10 µV/m

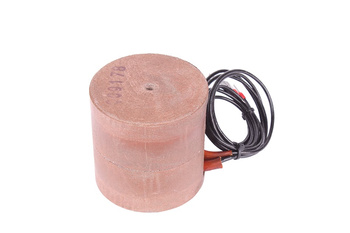

• Bobinas multicapa y arrolladas – para resonadores RF, antenas de cuadro, circuitos de adaptación de impedancia

Parámetros técnicos para la selección de inductores

• Inductancia (H/mH/µH/nH) – valor nominal medido a una frecuencia definida (típicamente 100 kHz o 1 MHz para SMD)
• Corriente nominal DC (I_DC) – corriente continua máxima sin saturación del núcleo; la saturación reduce la inductancia un 20–50%
• Resistencia en CC (DCR) – pérdida de potencia = I² × DCR; un bajo DCR es un parámetro clave para inductores de potencia
• Frecuencia de trabajo – inductores de ferrita hasta 10 MHz; núcleos de polvo hasta 500 kHz; inductores de red 50/60 Hz
• Tensión de aislamiento – inductores de red mín. 2.500 V CA prueba de aislamiento; inductores PCB típicamente 250 V
• Clase térmica y capacidad térmica – clase B (130°C), F (155°C), H (180°C) para devanados; T_max núcleo

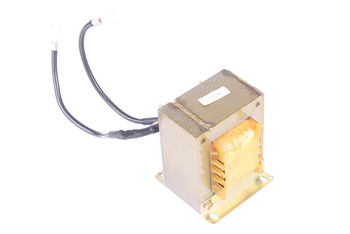

Inductores de salida y filtrado de inversores VFD

En los variadores de frecuencia (VFD), los inductores desempeñan un papel especialmente importante. Los inductores de entrada en el lado de red limitan las corrientes armónicas de orden 5 y 7, mejoran el THDi a niveles conformes a la norma EN 61000-3-12, protegen los condensadores del bus de CC frente a sobretensiones y reducen la potencia perturbadora emitida a la red. Los inductores de salida (du/dt) en el lado del motor reducen la tasa de subida de tensión a <500 V/µs, protegen los devanados del motor del envejecimiento acelerado del aislamiento con cables largos (>20 m) y eliminan el fenómeno de reflexión de onda con cables >50 m. Los inductores de salida disponibles son compatibles con inversores Siemens G120/S120, ABB ACS880, Danfoss FC302 y Yaskawa A1000.

Aplicaciones de bobinas e inductores

• Fuentes de alimentación conmutadas (SMPS) – inductores de salida en topologías buck, boost, flyback; inductancia 10–2200 µH
• Inversores y accionamientos eléctricos – inductores de red, salida y DC para aplicaciones de motor 0,37–250 kW

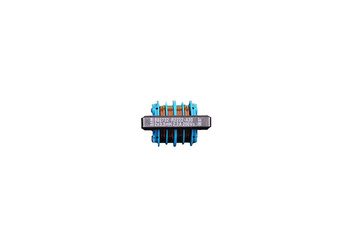

• Filtros EMC y RFI – inductores en modo común (CM) y diferencial (DM) para equipos industriales y electrodomésticos
• Energías renovables (FV, eólica) – inductores LCL para inversores conectados a red, filtros de salida en instalaciones fotovoltaicas
• Cargadores de VE y puntos de recarga – inductores en circuitos de corrección del factor de potencia (PFC), filtros de entrada para cargadores CA/CC
• Electrónica RF y telecomunicaciones – bobinas SMD 1–470 nH para impedancia de etapas RF, redes de adaptación de antena

¿Por qué pedir bobinas e inductores en RGB Elektronika?

• Amplia selección de tipos – desde bobinas SMD 0402 hasta inductores de red trifásicos 100 A en un solo catálogo
• Productos certificados – inductores EMC con certificados EN 61800-3, UL508C, CE y RoHS
• Consultoría de selección – ayuda para elegir la inductancia, la corriente nominal y la clase térmica para su variador o convertidor
• Entrega rápida – valores comunes en stock, inductores especiales en 5–10 días hábiles
• Documentación técnica – fichas de datos, curvas de saturación, impedancia vs. frecuencia disponibles en línea
