Cables de comunicación

Cables de comunicación – líneas de bus PROFIBUS, PROFINET, EtherCAT, CANopen y AS-Interface

Los cables de comunicación industriales conectan PLC, variadores de frecuencia, sensores, actuadores y HMI en instalaciones de automatización modernas para formar una red de datos fiable. Cada protocolo de bus de campo impone requisitos específicos en cuanto a impedancia, apantallamiento, torsión y material de la cubierta. El uso de cables certificados de marca es indispensable para una transmisión sin perturbaciones, el cumplimiento de normas y la aceptación en la fase de puesta en marcha.

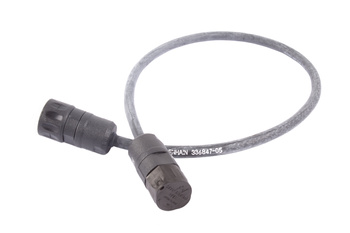

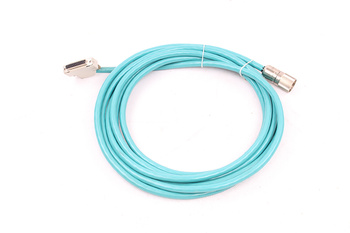

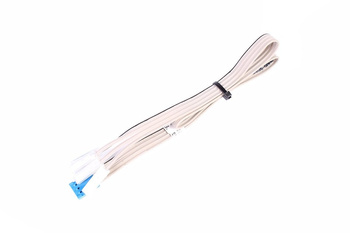

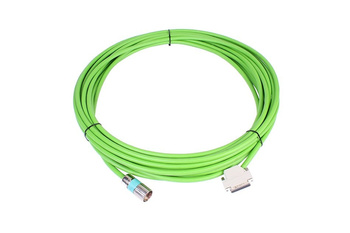

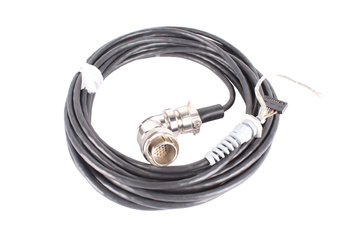

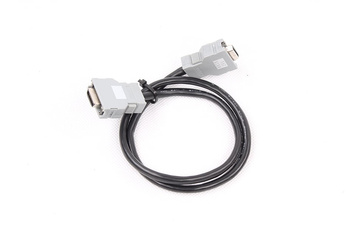

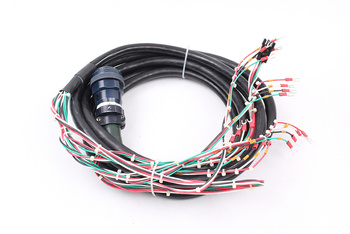

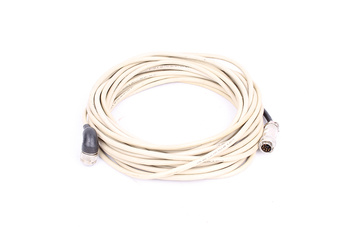

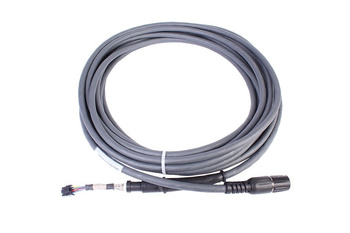

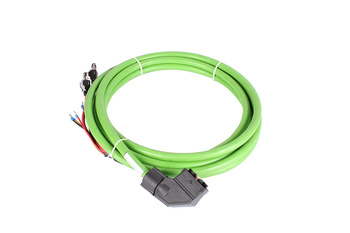

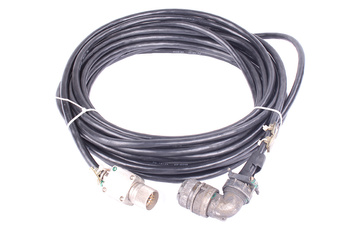

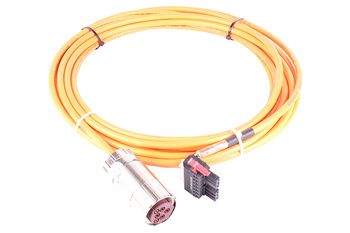

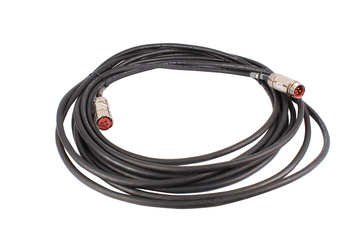

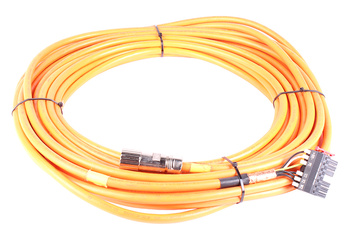

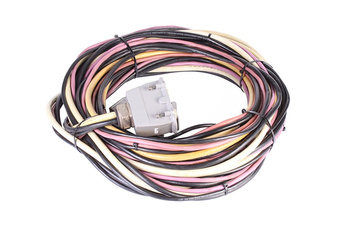

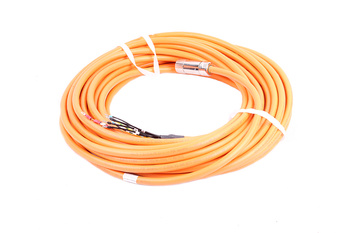

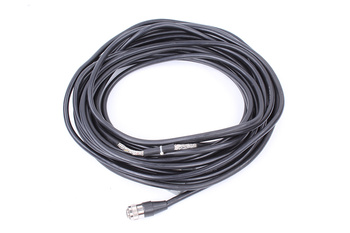

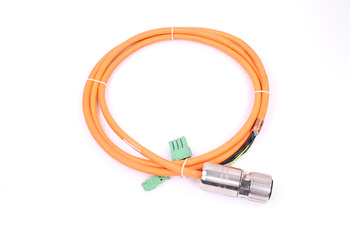

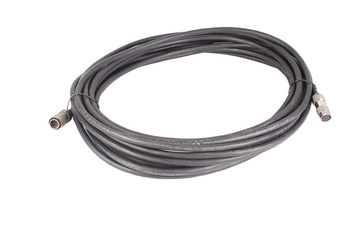

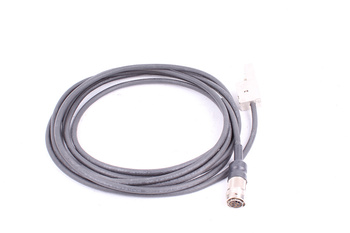

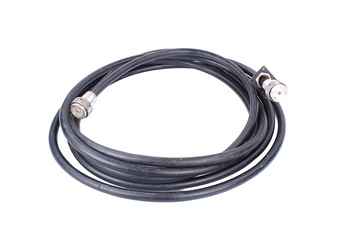

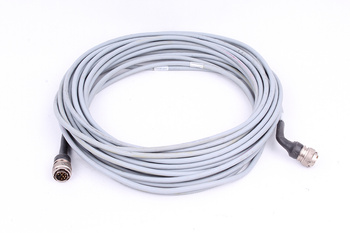

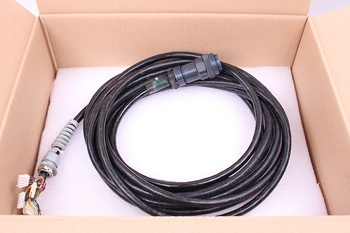

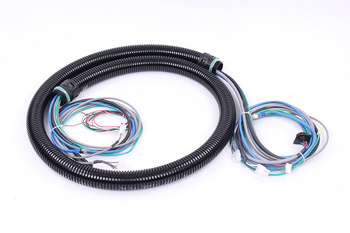

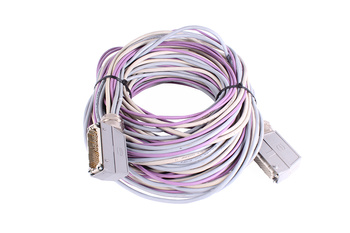

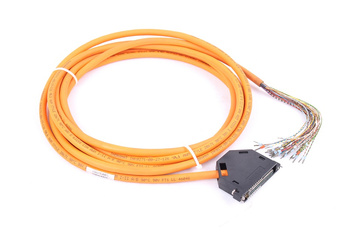

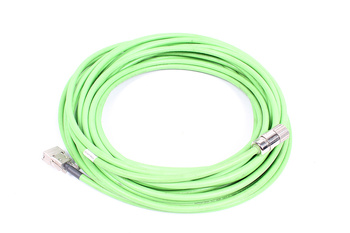

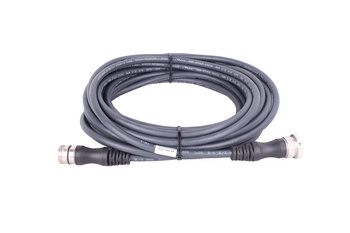

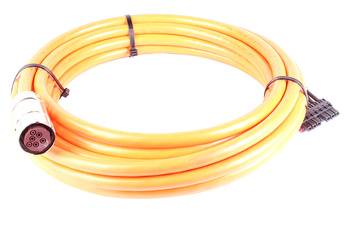

Tipos de cables de comunicación disponibles

• Cables PROFIBUS DP – cubierta violeta; par trenzado; impedancia 150 Ω ± 15%; malla de apantallamiento > 85%; hasta 12 Mbit/s; certificado IEC 61158 / EN 50170

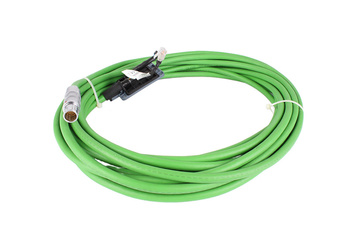

• Cables PROFINET / Ethernet industrial – Cat 5e/Cat 6 industrial; pantalla de hoja Al + malla; pares trenzados; PROFINET IO tipo A/B/C; 100 Mbit/s hasta 1 Gbit/s
• Cables EtherCAT – par cruzado Cat 5e; flexible y apto para cadenas portacables; 100 Mbit/s; para tramos de servomotores y cableado en anillo
• Cables CANopen / DeviceNet – apantallamiento drain wire; impedancia 120 Ω; cubierta PVC o PUR flexible; para redes CAN industriales hasta 1 Mbit/s
• Cables AS-Interface – cable plano amarillo con perfil codificado; 2 conductores; alimentación de bus 30 V DC y señal en conductor común; IP67 por contacto perforante
• Cables SERCOS III / motion control – Ethernet industrial para movimiento servo en tiempo real; 100 Mbit/s; versiones alámbricas y de fibra óptica

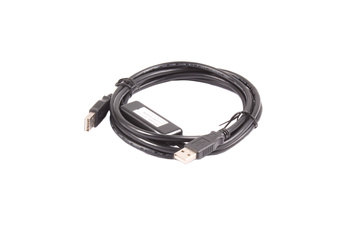

• Cables RS-232 / RS-485 / RS-422 – pares apantallados individualmente; cubierta PUR; aptos para cadenas portacables; para conexiones SCADA, HMI e interfaces serie

Parámetros técnicos de selección de cables de comunicación

• Material del conductor – cobre desnudo, estañado o plateado; clase 5/6 cableado fino para tendido flexible; sección AWG 22–AWG 16 según el tipo de bus de campo
• Apantallamiento – malla, hoja o combinación; PROFIBUS > 85% cobertura; Ethernet industrial: Al/Fo + malla; puesta a tierra unilateral o bilateral según norma
• Materiales de cubierta – PVC para tendido fijo; PUR para cadenas portacables; TPE para sector alimentario; libre de halógenos para túneles y edificios públicos
• Radio de curvatura – fijo: 5–10× diámetro exterior; cadena dinámica: 10–20× diámetro exterior; la superación daña la malla y el trenzado
• Precisión de la impedancia – PROFIBUS: 150 Ω ± 5%; Ethernet industrial: 100 Ω ± 5%; fuera de tolerancia genera reflexiones y aumenta la tasa de error de bit
• Normas y certificaciones – certificado PROFIBUS (asociación PI), aprobado PROFINET, EtherCAT SI, CE, UL/CSA bajo petición

Aplicaciones de los cables de comunicación

• PROFIBUS/PROFINET en líneas de producción – conexión de PLC a variadores, islas de válvulas y periferia descentralizada; gran longitud para instalaciones extensas en naves
• Servo/motion control SERCOS/EtherCAT – transmisión en tiempo real para sincronización de varios ejes servo; tiempos de ciclo cortos < 250 µs
• Cableado de campo AS-Interface – sensores/actuadores binarios directamente en cable plano amarillo; hasta 62 participantes por segmento; técnica de conexión simplificada
• Máquinas móviles y robots CANopen – cables CANopen con cubierta PUR para cadenas portacables y marcos pivotantes; hasta 1 Mbit/s de velocidad de transmisión
• Conexiones SCADA/HMI RS-485 – conexión multipunto para paneles HMI, instrumentos de medida y lectores de códigos de barras; hasta 1 200 m de longitud a 9 600 Baud

¿Por qué comprar cables de comunicación en RGB Elektronika?

• Gama completa de bus de campo de una sola fuente – PROFIBUS, PROFINET, EtherCAT, CANopen, AS-Interface, SERCOS y RS-485/422 — todo suministrable
• Cables certificados de marca – Siemens, LAPP KABEL, Phoenix Contact, Belden; certificado PROFIBUS asociación PI; tipos conformes PROFINET IO tipo A/B
• Venta por metros – venta desde 1 metro; sin cantidad mínima; suministro para la longitud exacta del cable en el lugar de instalación
• Ensamblajes de cable confeccionados – conectores PROFIBUS precrimpados; latiguillos Ethernet M12 codificación D; conectores de transición Sub-D9
• Asesoramiento técnico – selección del tipo de cable por topología, cálculo de longitud de cable y concepto de apantallamiento para un funcionamiento bus sin perturbaciones
