Reductores – reductores de velocidad, planetarios y de tornillo sin fin para motores eléctricos

Los reductores son unidades mecánicas de transmisión de potencia que reducen la velocidad del motor y aumentan el par de salida. Ampliamente utilizados en automatización industrial, robótica, máquinas de embalaje, equipos de elevación, transportadores y accionamientos de precisión. La selección de un reductor comprende el tipo de mecanismo, la relación de transmisión, la clase de juego y el tipo de brida de montaje. Fabricantes: SEW-Eurodrive, Nord, Bonfiglioli, Brevini, Apex Dynamics, Neugart, Wittenstein.

Tipos de reductores

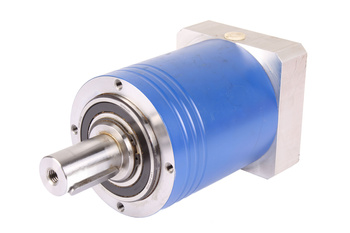

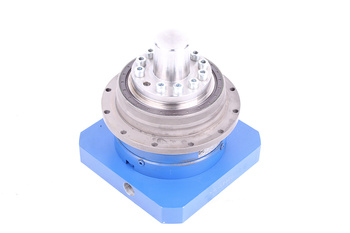

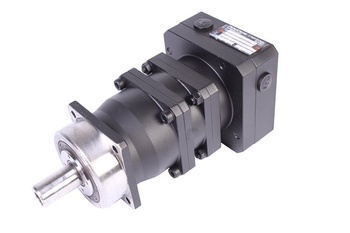

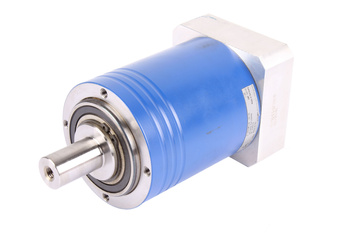

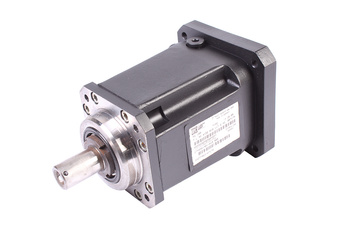

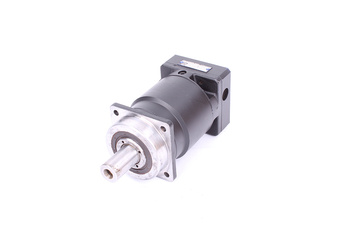

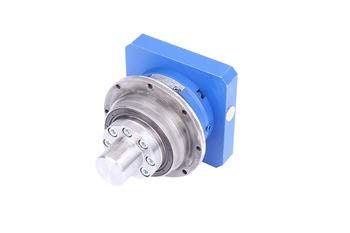

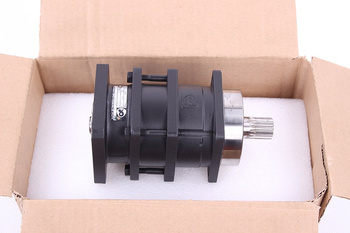

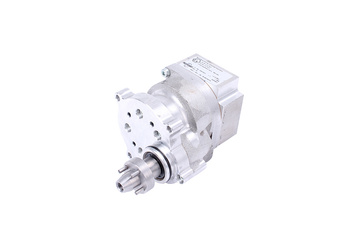

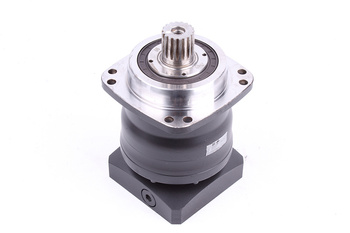

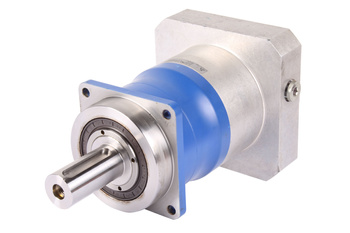

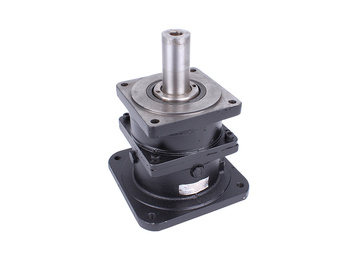

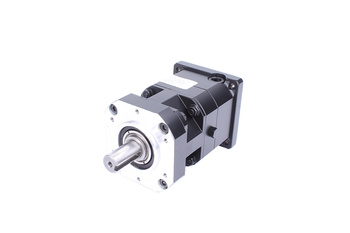

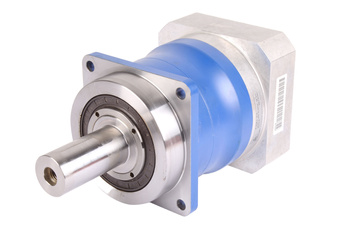

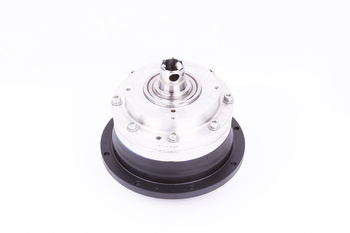

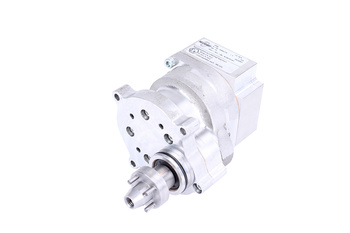

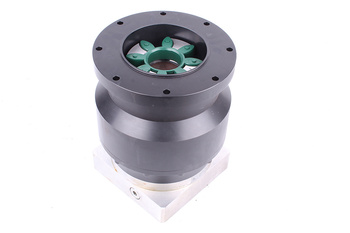

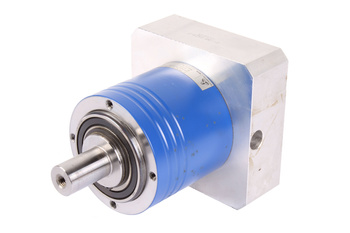

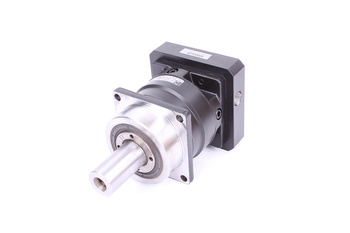

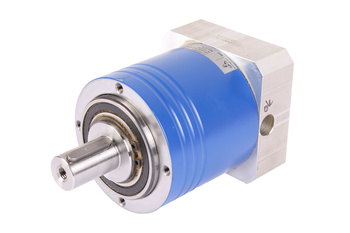

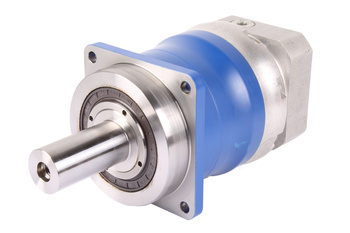

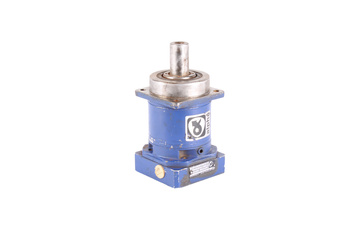

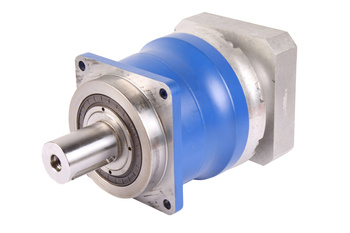

• Reductores planetarios – engranajes planetarios y sol; diseño compacto con alta relación; eficiencia 95–98%; juego 1–8 arcmin; para servoacionamientos CNC, robots, máquinas de embalaje; Neugart PLPE, Wittenstein alpha, Apex AE

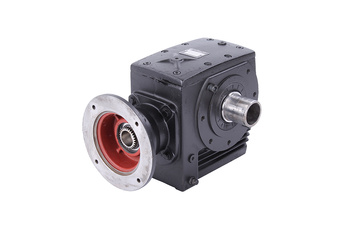

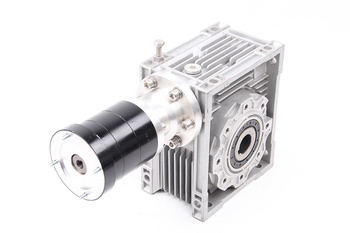

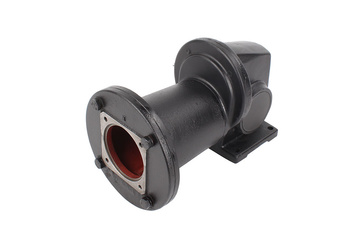

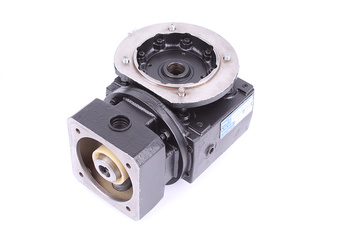

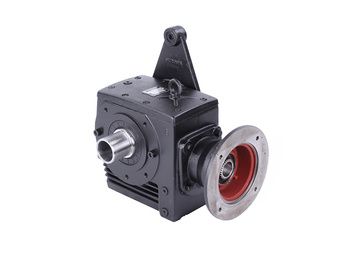

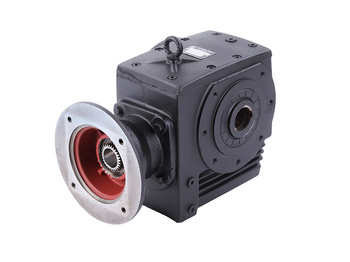

• Reductores de tornillo sin fin – tornillo y corona helicoidal; autoblocante (i>1/tan(ángulo de avance)); relaciones 5:1–100:1; eficiencia 50–90%; transportadores, ascensores, portones, accionamientos lentos; SEW SA, Nord SK, Bonfiglioli W

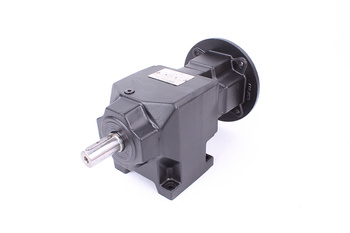

• Reductores de engranajes cilíndricos – ruedas rectas o helicoidales; eficiencia 97–99%; multietapa 2–4 etapas; para altos pares y potencias elevadas; SEW MC/MD, Nord SK, Flender

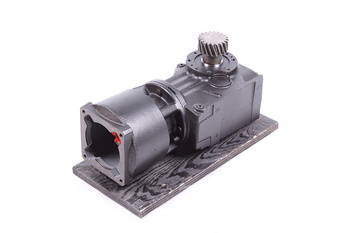

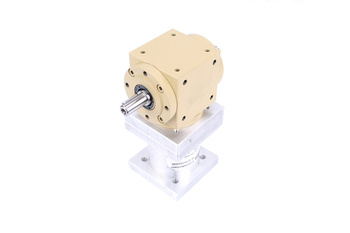

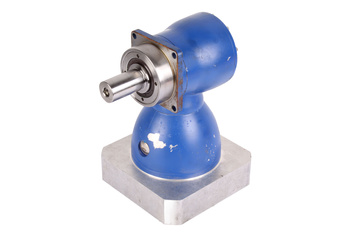

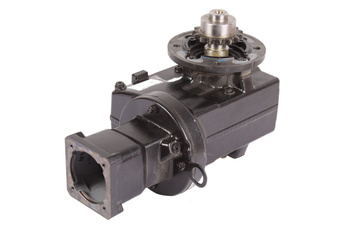

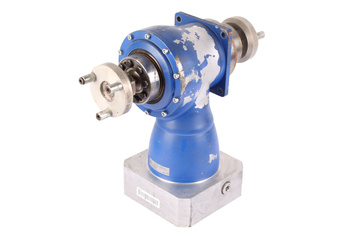

• Reductores cónicos y cónico-cilíndricos – cambio de dirección 90°; relación 1:1–15:1; accionamientos en ángulo, cintas transportadoras, mezcladores; SEW K, Nord SK (BF), Bonfiglioli A

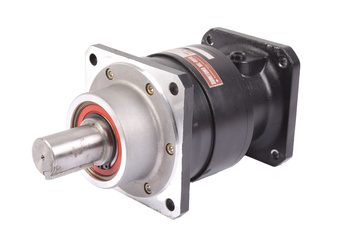

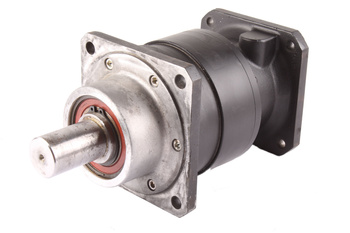

• Reductores cicloidales y harmonic drive – juego muy bajo <1 arcmin; alta relación en carcasa compacta; brazos de robot, ejes rotativos CNC, máquinas de medición; Sumitomo, Nabtesco RV, HD Systems
• Reductores angulares compactos – carcasa de aluminio; brida NEMA o IEC; montaje directo en servomotor; ejes lineales CNC, máquinas de impresión y textiles; Apex AE, Neugart WPLE, Apex PAII

Parámetros de selección

• Relación de transmisión – i = nentrada/nsalida; rango 3:1–3000:1 según tipo; selección según la velocidad de salida requerida
• Par nominal y de pico – T2N y T2max [Nm]; considerar el ciclo de trabajo y las sobrecargas
• Tipo de interfaz con el motor – brida IEC B5/B14 / NEMA / servo directo (sin brida); ajuste del eje de entrada
• Juego angular – arcmin; para servoacionamientos de precisión <3 arcmin (planetario P1); accionamientos generales 8–15 arcmin
• Eficiencia – tornillo sin fin 50–90% (dependiente de la carga); cilíndricos/planetarios 95–98%; impacto en el calentamiento y el consumo de energía
• Montaje y estanqueidad – horizontal / vertical / colgante; IP54–IP65; temperatura de trabajo -25°C a +80°C

Oferta de RGB Elektronika

RGB Elektronika suministra reductores industriales SEW-Eurodrive, Nord, Bonfiglioli, Neugart, Wittenstein y Apex Dynamics – cilíndricos, de tornillo sin fin, planetarios, cónicos y cicloidales. Ofrecemos conjuntos motor-reductor y reductores independientes para montaje en motores existentes. Ayudamos a seleccionar la relación de transmisión, el par y la clase de juego para una aplicación servo o de accionamiento específica.
