Motores paso a paso

Motores paso a paso – posicionamiento preciso en sistemas de accionamiento

Los motores paso a paso son motores eléctricos que realizan pasos angulares precisos y discretos en lugar de rotación continua – típicamente 1,8°/paso (200 pasos/vuelta) o 0,9°/paso (400 pasos/vuelta). Permiten un posicionamiento preciso sin retroalimentación de encoder, lo que los convierte en una solución económica para el control de movimiento. En RGB Elektronika encontrará motores paso a paso bipolares y unipolares en tamaños NEMA 8 a NEMA 42, así como paquetes de accionamiento completos de fabricantes como Oriental Motor, Trinamic, Leadshine y Nanotec, utilizados en máquinas herramienta CNC, trazadores, impresoras 3D y automatización industrial.

Tipos de motores paso a paso

• Motores paso a paso bipolares (bifásicos) – dos bobinados alimentados con corriente invertida a través de un driver en puente H, mayor par de retención, aplicación más amplia, tamaños NEMA 17, 23, 34
• Motores paso a paso unipolares – bobinados con toma central, driver más simple, par ligeramente inferior al bipolar de igual potencia
• Motores paso a paso de bucle cerrado – encoder absoluto o incremental integrado, eliminación de pérdida de pasos, rendimiento servo al precio de un motor paso a paso
• Motores paso a paso lineales – movimiento lineal directo sin husillo de bolas, resolución 0,01–2,54 mm/paso, para mesas de precisión y válvulas

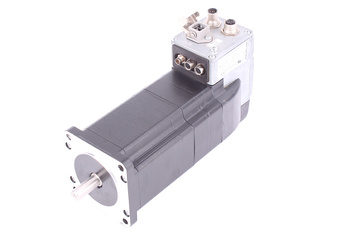

• Motores paso a paso con driver integrado – driver integrado en la parte trasera del motor, entrada Step/Dir o RS485/CANopen, instalación compacta

Parámetros técnicos y selección del motor paso a paso

• Par de retención – desde 0,01 N·m (NEMA 8) hasta más de 12 N·m (NEMA 42), determina la capacidad de carga y la rigidez de posición sin señal de paso
• Resistencia e inductancia del bobinado – menor inductancia = mejor dinámica a alta velocidad; los drivers con chopper de corriente compensan la inductancia
• Corriente de fase (A) – desde 0,4 A (motores miniatura) hasta 8 A (motores industriales NEMA 34/42), adaptada al driver
• Tamaño de bastidor NEMA – NEMA 8 (20 mm), 11 (28 mm), 14 (35 mm), 17 (42 mm), 23 (57 mm), 34 (86 mm), 42 (110 mm) – cota de brida de montaje
• Micropaso – los drivers típicos soportan 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 paso para movimiento suave y reducción de vibraciones

Aplicaciones de los motores paso a paso

• Máquinas herramienta CNC (fresadoras, trazadores, routers) – accionamiento de ejes X, Y, Z en máquinas hobby y semi-profesionales, precisión de posicionamiento hasta 0,01 mm
• Impresoras 3D y equipos AM – accionamiento de ejes, extrusores y camas calefactadas en las populares máquinas FDM (NEMA 17)
• Equipos médicos y de laboratorio – bombas de jeringa, dosificadores de líquidos, mesas de microscopio – alta repetibilidad sin encoder
• Automatización industrial – alimentadores, clasificadores, mesas giratorias de indexación, válvulas proporcionales, sistemas pick & place
• Equipos de oficina e imagen – escáneres, unidades de disco óptico, cabezales de impresión, sistemas de cámaras PTZ

Control de los motores paso a paso

• Drivers paso a paso Step/Dir – interfaz de señal estándar desde PLC o controlador CNC, alimentación 24–80 V DC, corriente hasta 8 A/fase
• Drivers con comunicación en red – Modbus RTU, CANopen, EtherCAT, Profinet para integración con SCADA y PLC Siemens/Beckhoff
• Módulos driver Arduino/Raspberry – A4988, DRV8825, TMC2209 para proyectos DIY y educativos
• Sistemas multi-eje – controladores CNC dedicados de 3–6 ejes (GRBL, Mach3, LinuxCNC) con interpolación lineal y circular

¿Por qué pedir motores paso a paso en RGB Elektronika?

• Amplia gama de tamaños y pares – NEMA 8 a NEMA 42, par de retención 0,01–12 N·m, variantes estándar y con driver integrado
• Paquetes de accionamiento completos – motor + driver + fuente de alimentación pre-ajustados en fábrica, listos para funcionar sin cálculos de dimensionamiento
• Entrega rápida – tamaños populares NEMA 17 y NEMA 23 en stock en 24–48 horas
• Soporte técnico – selección del motor para el par, velocidad y resolución requeridos, asistencia en la configuración del driver
• Versiones especiales – motores para salas blancas, IP65, con husillo trapezoidal integrado, versiones silenciosas TMC
