Sensores de corriente

Sensores de corriente — medición precisa de corriente en sistemas de automatización industrial

Los sensores de corriente son componentes de medición clave utilizados en automatización industrial, sistemas energéticos, accionamientos eléctricos y electrónica de potencia. Permiten la medición sin contacto o resistiva de la corriente continua (DC) y alterna (AC) desde miliamperios hasta cientos de amperios, manteniendo el aislamiento galvánico entre los circuitos de medición y control. Las tecnologías disponibles incluyen sensores de efecto Hall, transformadores de corriente, shunts y sensores magnéticos de lazo cerrado. En RGB Elektronika ofrecemos sensores de corriente de fabricantes líderes para integración con PLC, inversores, cargadores de baterías y sistemas de gestión de energía.

Los sensores de corriente son la base de los sistemas de protección contra sobrecargas, la regulación de accionamientos eléctricos y la gestión de energía en instalaciones industriales. Se caracterizan por una respuesta lineal en amplios rangos de corriente, tiempos de respuesta cortos (por debajo de 1 μs en modelos rápidos) e inmunidad a las interferencias electromagnéticas. Las versiones con aislamiento galvánico garantizan la seguridad del operador y protegen los circuitos de control sensibles contra sobretensiones y corrientes de interferencia.

Tecnologías y tipos de sensores de corriente

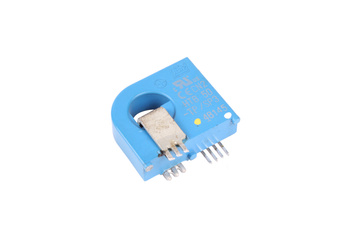

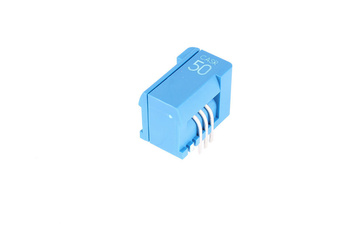

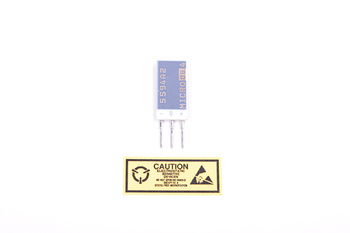

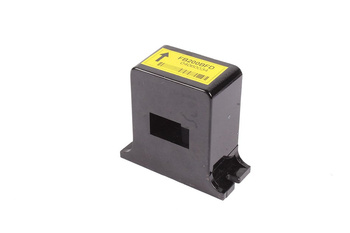

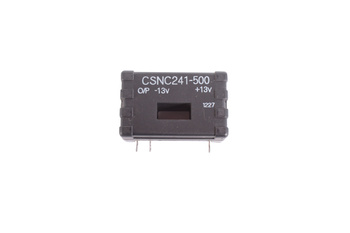

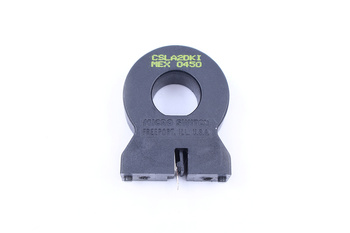

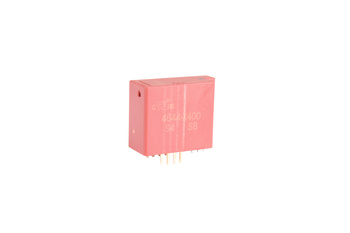

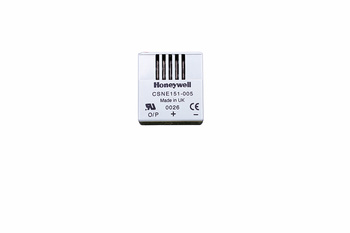

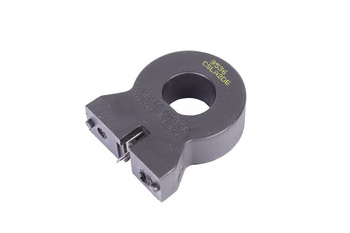

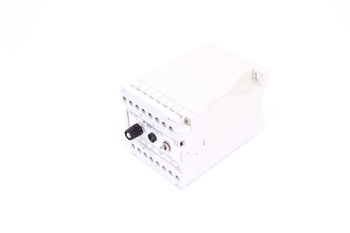

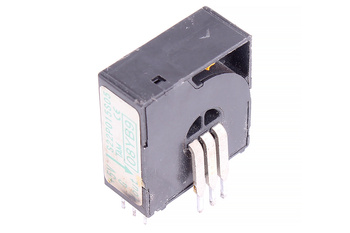

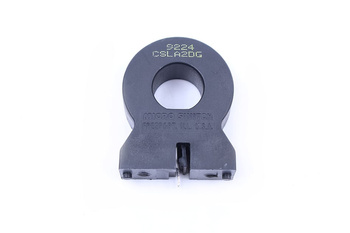

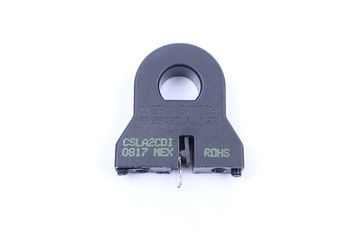

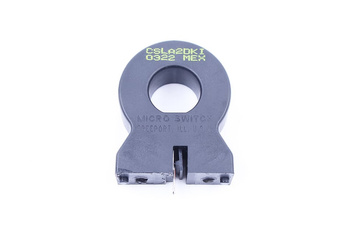

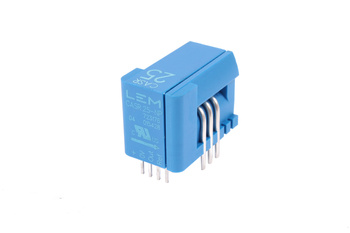

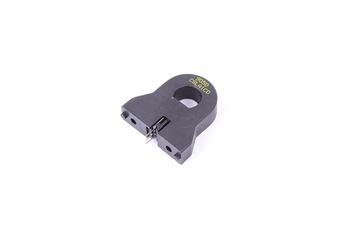

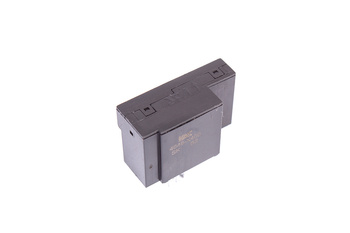

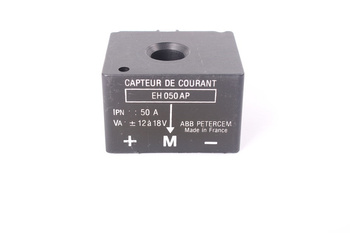

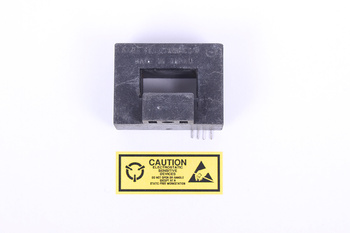

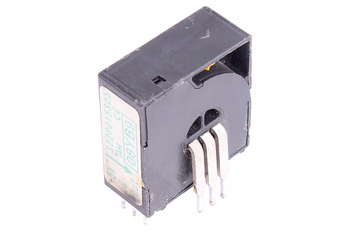

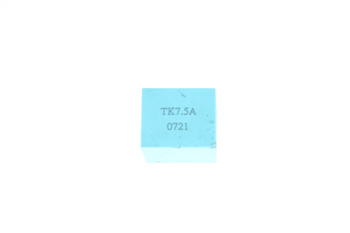

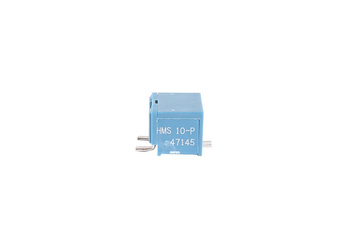

• Sensores de efecto Hall (lazo abierto) — medición sin contacto del campo magnético generado por el conductor con corriente; bajo coste, buena precisión para aplicaciones industriales generales; rango DC/AC; ancho de banda hasta 25 kHz.

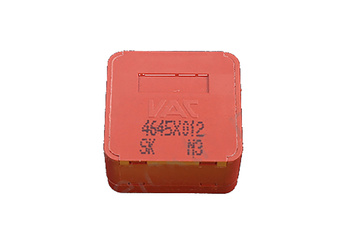

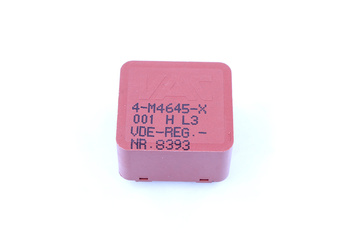

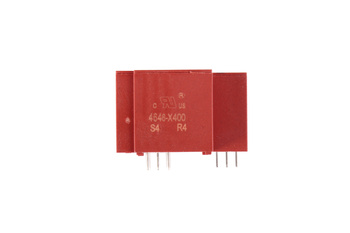

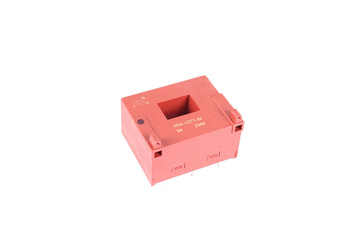

• Sensores de efecto Hall (lazo cerrado) — circuito de retroalimentación; mayor precisión y linealidad que el lazo abierto; remanencia mínima; adecuados para servoacionamientos de precisión e inversores.
• Transformadores de corriente (TC) — medición aislada de corriente AC; construcción simple; ampliamente utilizados en cuadros eléctricos, contadores de energía y protecciones de sobrecorriente; sin necesidad de alimentación auxiliar.
• Shunts de medición — resistencia en serie de precisión con salida mV; alta precisión y linealidad; utilizados en metrología de laboratorio y sistemas BMS.
• Sensores magnéticos de lazo cerrado (fluxgate) — máxima precisión; detección de corrientes DC muy pequeñas en presencia de grandes corrientes de interferencia; aplicaciones en sistemas de calibración y médicos.

Aplicaciones de los sensores de corriente

• Accionamientos eléctricos e inversores — medición de la corriente de fase del motor para control vectorial y monitoreo de par; protección contra sobrecarga y cortocircuito; salida ±10 V o 4–20 mA.
• Cargadores de baterías y sistemas BMS — medición precisa de la corriente de carga/descarga de acumuladores; equilibrado de celdas; protección contra sobrecarga; uso en vehículos eléctricos y sistemas de almacenamiento de energía.
• Cuadros eléctricos y sistemas de gestión de energía — registro del consumo de energía eléctrica; control del cos φ; detección de asimetría de fases; entrada para contadores de clase 0,5S.
• Máquinas de soldar y hornos de inducción — control de la corriente de arco o de excitación; estabilización del proceso; protección del transformador; medición de corriente por encima de 1000 A.
• Sistemas fotovoltaicos y SAI — monitoreo de la corriente de paneles FV y de la corriente de carga de baterías; protección contra el flujo inverso de corriente; integración con sistemas MPPT.
• Diagnóstico y medición de laboratorio — analizadores de calidad de red; osciloscopios de pinzas; calibración de transductores; caracterización de componentes electrónicos.

Criterios de selección de un sensor de corriente

• Rango y tipo de corriente — especificar la corriente continua máxima (p. ej. 50 A, 200 A, 1000 A) y el tipo de corriente (DC, AC, pulsada); tener en cuenta picos de sobrecarga de hasta 10 veces el valor nominal.
• Precisión y linealidad — clase 1–2% suficiente para sistemas energéticos; clase 0,5% o mejor requerida para servoacionamientos de precisión; verificar la especificación de desvío de temperatura.
• Tiempo de respuesta — para el control de corriente de servoacionamientos se requiere < 1–5 μs; para el monitoreo de energía bastan unos pocos ms; los modelos de lazo abierto son más lentos que los de lazo cerrado.
• Aislamiento galvánico — tensión de aislamiento de 2,5 kV o superior para sistemas industriales; certificación UL/VDE para cuadros eléctricos y equipos médicos.
• Carcasa y montaje — montaje en PCB, carril DIN, pasante (para conductor) o tipo pinza; seleccionar según el espacio de instalación disponible.

Los sensores de corriente ofrecidos por RGB Elektronika se entregan con documentación técnica, certificados UL/VDE y hojas de datos. Asesoramos en la selección del sensor para aplicaciones específicas de acuerdo con las normas IEC 60044 e IEC 61000.
