Tiristores, triacs, diacs

Tiristores, triacs y diacs – semiconductores de potencia para reguladores, arrancadores y dimmers

Los tiristores (SCR), triacs y diacs son los semiconductores de potencia clásicos para el control de potencia en red. Los tiristores controlan corriente continua y alterna de semiciclo, los triacs permiten el control de fase bidireccional en circuitos de corriente alterna. Su sencillo principio de control y su robustez los convierten en la primera elección para reguladores de calefacción industrial, arrancadores progresivos y sistemas de control de iluminación.

Tipos de tiristores, triacs y diacs disponibles

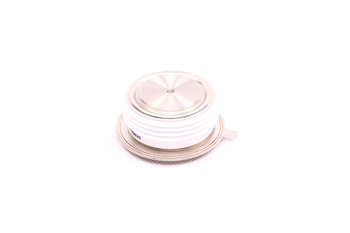

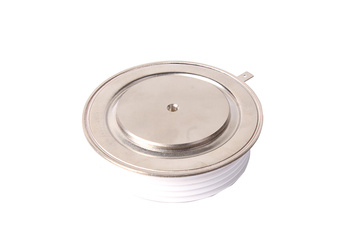

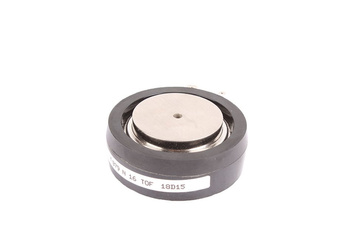

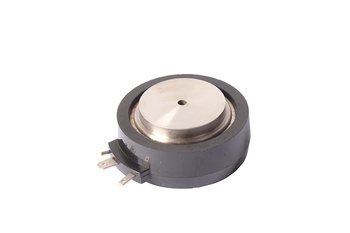

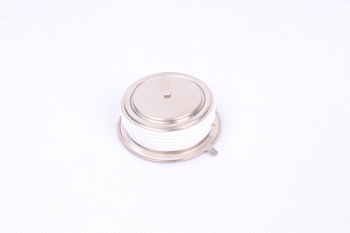

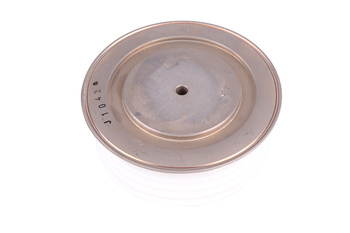

• Tiristores SCR estándar – cápsulas TO-220, TO-247, espárrago y plana; 200 V–6 500 V; 6 A–5 000 A; Vishay VSC, STMicroelectronics TYN, Infineon T
• Tiristores rápidos – bajo tiempo de recuperación tq para frecuencias > 400 Hz; menores pérdidas de conmutación; para inversores y calentamiento por inducción
• Tiristores GTO (Gate Turn-Off) – bloqueables por puerta; para convertidores de media tensión; grandes cápsulas de espárrago; ABB, Mitsubishi Electric GTO
• Triacs estándar – cápsulas TO-220, TO-218, espárrago; serie BTA/BTB (STMicroelectronics), BCR (Infineon), Tn (Vishay); 400–1 600 V; 4–100 A
• Triacs de puerta sensible – baja corriente de disparo IGT 10–25 mA; activación directa mediante optoacoplador o microcontrolador sin CI driver; para domótica
• Triacs snubberless – alta resistencia a dV/dt con carga inductiva; no se necesita snubber RC; simplifica el diseño del PCB; para cargas de motor
• Diacs y SIDACs – dispositivos de disparo bidireccionales; diac 30–35 V para control de fase; SIDAC 120/240 V para circuitos de balasto de arranque en frío

Parámetros técnicos de selección de tiristores, triacs y diacs

• Tensión de bloqueo VDRM/VRRM – 200–600 V para redes 230/400 V AC; 800–1 600 V para margen ante picos de tensión; > 1 200 V para stacks de tiristores de alta tensión
• Corriente IT(RMS) e ITSM – corriente nominal para carga 230/400 V: 6–100 A; corriente de choque ITSM: 10–50× la nominal (10 ms); suficiente para los picos de corriente de arranque
• Corriente/tensión de disparo de puerta IGT/VGT – SCR/triac estándar: IGT 50–100 mA; sensible: IGT 5–25 mA; dimensionar el driver de puerta en consecuencia
• Corriente de mantenimiento IH – corriente mínima para permanecer en conducción; 5–100 mA según el tipo; con cargas pequeñas IH debe permanecer superada; si no, desconexión prematura
• Velocidad crítica de subida de tensión dV/dt – dV/dt estático: 50–500 V/µs; dV/dt de conmutación con carga inductiva; triacs snubberless 500–1 000 V/µs
• Velocidad crítica de subida de corriente dI/dt – 20–200 A/µs; limitada por el lado de puerta; la superación puede causar destrucción por punto caliente; inductancia en serie como protección

Aplicaciones de tiristores, triacs y diacs

• Regulación de potencia de calefacción industrial – reguladores de potencia con tiristores para calefacciones resistivas; conmutación en paso por cero para bajo EMC; control de fase para regulación rápida
• Arrancadores progresivos de motores – control de fase con triac para arranque suave de motores asíncronos; reduce la corriente de arranque; simplifica el inicio mecánico
• Dimmers y balastos de lámparas – control de fase con triac para dimmers de lámparas incandescentes y halógenas; circuito de disparo con diac para ignición simétrica
• Cargadores de baterías y fuentes de alimentación – rectificadores de semiciclo y puente con SCR para tensión continua regulable; rectificadores de tiristores para electrólisis y galvanotecnia
• Conmutadores estáticos y contactores – relés de estado sólido con triac para conmutación silenciosa y sin mantenimiento; unidades de conmutación para esterillas calefactoras, lámparas UV y transformadores

¿Por qué comprar tiristores, triacs y diacs en RGB Elektronika?

• Gama completa desde el diac hasta tiristores de alta corriente – diacs 30 V hasta SCR espárrago 5 000 A / 6 500 V; todas las clases de tensión y corriente para industria y electrónica de consumo
• Semiconductores originales de los fabricantes líderes – STMicroelectronics BTA/TYN, Vishay, Infineon, IXYS; sin artículos de mercado gris; trazabilidad del origen
• Asesoramiento técnico – cálculo del ángulo de disparo, análisis de conmutación, dimensionamiento del snubber y recomendación del driver de puerta para su aplicación de potencia
• Entrega rápida – triacs TO-220 estándar y tipos SCR habituales en stock; envío urgente para producción en serie y reparación
• Documentación técnica – hojas de datos, notas de aplicación y esquemas de referencia para todas las topologías estándar disponibles directamente
